杂记：MDK相关配置

摘要：MDK配置生产bin文件并通过脚本文件将bin文件重命名然后拷贝到目的文件夹中去。

在嵌入式开发中，MDK（Keil Microcontroller Development Kit）是一个常用的开发环境，尤其在STM32等微控制器的开发中。本文将介绍如何在MDK中配置生成BIN文件，并通过脚本将生成的文件复制到指定文件夹中。这对于版本管理和固件更新非常有帮助。

1、bin文件生成

在MDK中，生成BIN文件通常需要借助 fromelf 工具，它是Keil自带的工具，用于将编译生成的 .axf 文件转换为 .bin 文件。

1.1 配置步骤

1. 找到 fromelf 工具的路径 通常， fromelf 工具位于Keil安装目录下的 ARM\ARMCC\bin 文件夹中。例如：

C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin --output ..\DownloadFiles\BMS_MAINCTRL.bin .\Build\BMS_MAINCTRL.axf

说明：

fromelf： D:\keil5\ARM\ARMCC\bin\fromelf.exe

MDK自带工具路径，笔者的路径如上所示，请修改为自己的路径（或者点击右边的文件夹小图标，找到该工具）。

[options]： --bin --output ../OBJ/PWM.bin

生成bin文件命令，想把生成的bin文件放在什么地方（记住路径最前面是 …/（两个点），而不是 ./(一个点)，之前就被坑了）。

input_file： ../OBJ/PWM.axf

输入文件，这里是用axf格式的文件转换为bin文件，找到你工程里的axf文件所在位置，填上去就可以了。axf文件路径绝对不允许出现空格。

修改后：

D:\Program Files\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin --output .\Build\BMS_MAINCTRL.bin .\Build\BMS_MAINCTRL.axf

修改2：

D:\Program Files\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin --output .\Build\STM32F103ZET6 TESTCODE.bin .\Build\STM32F103ZET6 TESTCODE.axf
//出现了空格
//更改为：
D:\Program Files\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin --output .\Build\STM32F103ZET6_TESTCODE.bin .\Build\STM32F103ZET6_TESTCODE.axf

2、将生成的HEX文件复制到指定文件夹

为了方便管理和版本控制，我们可以将生成的BIN文件或HEX文件复制到指定文件夹中，并根据时间戳重命名文件。

2.1 原始

在桌面新建一个bat文件，输入以下内容

set filename=V6118_MAIN
set path=V6118_MAIN
::获取日期 将格式设置为：20110820
set datevar=%date:~0,4%%date:~5,2%%date:~8,2%
set timevar=%time:~0,2%
if /i %timevar% LSS 10 (
set timevar=0%time:~1,1%
)
::获取时间中的分、秒 将格式设置为：3220 ，表示 32分20秒
set timevar=%timevar%%time:~3,2%%time:~6,2%
set copyfilename=%filename%-%datevar%-%timevar%
copy %path%\%filename%.hex ..\HEX\%copyfilename%.hex
@echo filename:%copyfilename%.hex

path为hex生成的路径
timevar为获取系统时间
copyfilename表示复制后得到的文件名
copy %path%\%filename%.hex ..\HEX\%copyfilename%.hex表示将对应路径下的hex文件复制到其他上一层路径并命名（名称为copyfilename）
@echo filename:%copyfilename%.hex 表示打印复制后的文件名

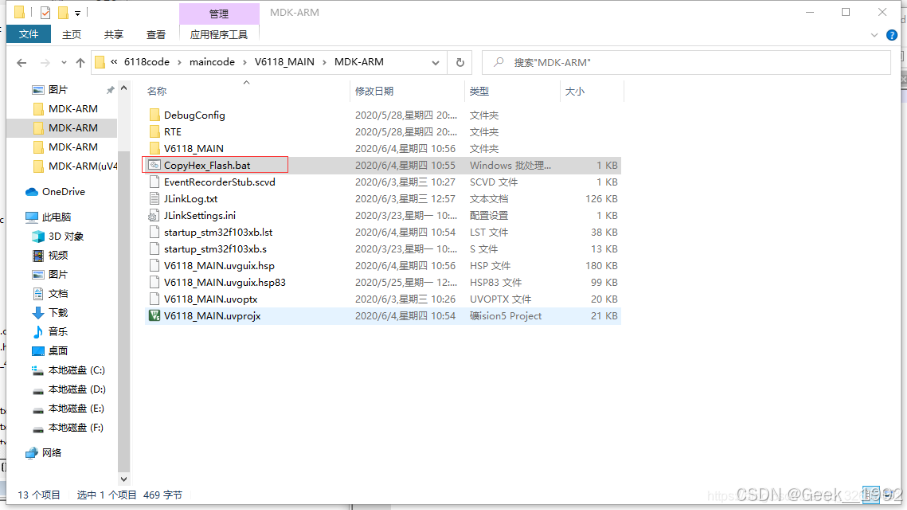

保存文件，将文件放入到工程目录如下图所示

打开工程，配置如下

编译结果如下则表示成功

2.2 本工程修改

set filename=BMS_MAINCTRL
set path=Build
::获取日期 将格式设置为：20110820
set datevar=%date:~0,4%%date:~5,2%%date:~8,2%
set timevar=%time:~0,2%
if /i %timevar% LSS 10 (
set timevar=0%time:~1,1%
)
::获取时间中的分、秒 将格式设置为：3220 ，表示 32分20秒
set timevar=%timevar%%time:~3,2%%time:~6,2%
set copyfilename=%filename%-%datevar%-%timevar%
copy %path%\%filename%.hex ..\DownloadFiles\%copyfilename%.hex
@echo filename:%copyfilename%.hex
copy %path%\%filename%.bin ..\DownloadFiles\%copyfilename%.bin
@echo filename:%copyfilename%.bin

filename为hex和bin文件的文件名：BMS_MAINCTRL
path为hex生成的路径：Build
timevar为获取系统时间
copyfilename表示复制后得到的文件名：BMS_MAINCTRL-20220303-165722
copy %path%\%filename%.hex ..\HEX\%copyfilename%.hex表示将对应路径下的hex文件复制到其他上一层路径并命名（名称为copyfilename）：..\DownloadFiles
@echo filename:%copyfilename%.hex 表示打印复制后的文件名

3. 总结

通过上述配置，我们可以在MDK中自动生成BIN文件，并通过批处理脚本将文件复制到指定目录并重命名。这不仅方便了版本管理，还提高了开发效率。希望本文对嵌入式开发人员有所帮助。
