从Android源码理解Binder

一、前言

最近在看Android源码，看到了Binder部分，虽然对于这部分的内容感觉只理解了一小部分，但是毕竟还是看懂了小部分内容，所以想写篇博客记录下自己的理解。

二、Binder概述

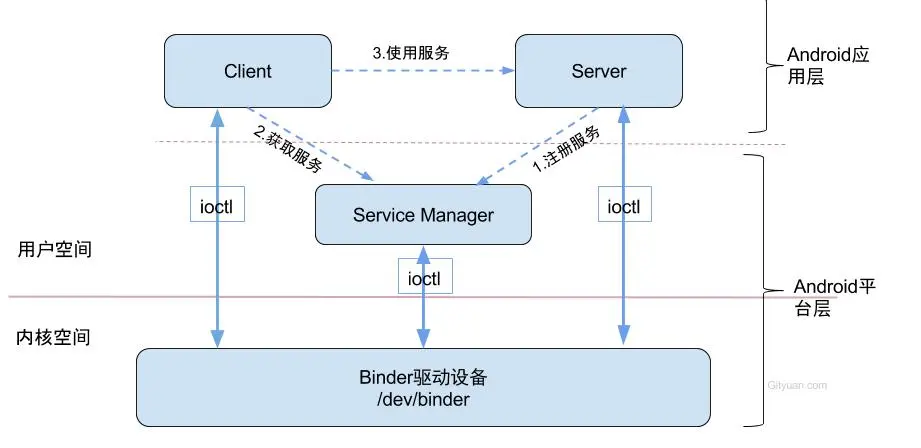

在Android系统中，每个APP都是由Activity，Service，Broadcast以及ContentProvider这四大组件中的一个或多个组合而成，而这四大组件所涉及的多进程间的通信底层都是依赖于Binder IPC（Inter Process Communication）机制。Binder进程间通信采用C/S架构，从组件视角来说，包含Client、Server、ServiceManager以及binder驱动，其中ServiceManager用于管理系统中的各种服务。具体架构图如下所示：

在图中，对于用户空间，不同进程之间彼此是不能共享的，而内核空间却是可共享的。 在编写应用程序时，如果想要实现binder机制，就需要以上四个组件间相互协作 ，操作流程大概如下所述：
1. 服务端创建对应Binder实例对象，然后将自身的Binder注册到Service Manager，接着开启隐藏Binder线程，接收来自客户端的请求，然后解析接收到的数据，决定该执行什么函数，然后将返回值发给客户端
2. 客户端想和服务端通信，通过Service Manager查找到服务端的Binder，然后Binder驱动将对应的mRemote对象返回
3. 至此，整个通信连接建立完毕

三、源代码分析

1、 service_manager.c、binder.c

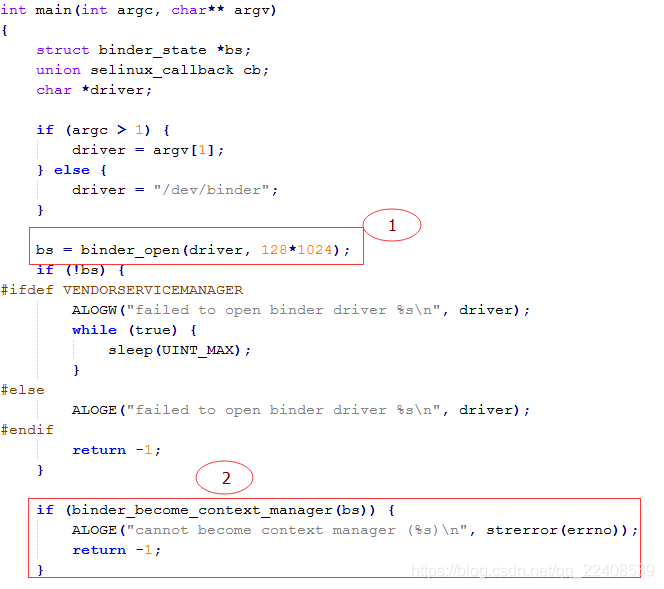

 在service_manager.c的main函数中，首先使用binder_open打开binder驱动，接着使用binder_become_context_manager告诉binder驱动它是一个service_manager.

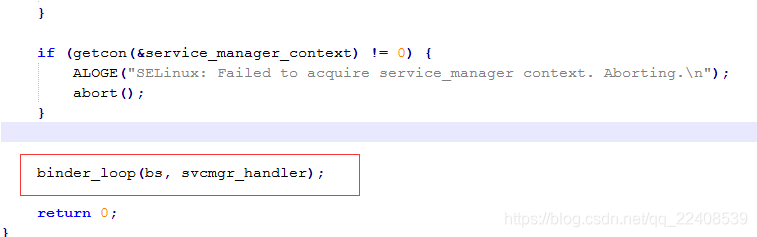

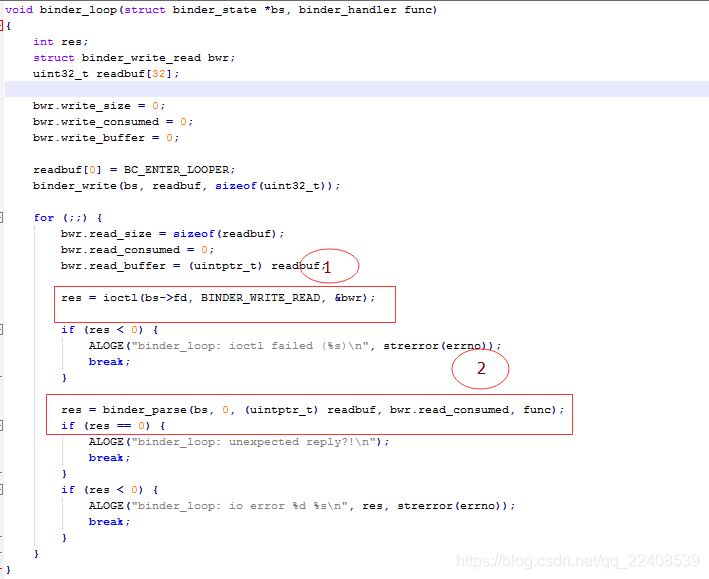

 最后service_manager使用一个循环，即binder_loop方法，在这个方法中先通过res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr)不断从binder驱动中读取数据，然后再通过res = binder_parse(bs, 0, (uintptr_t) readbuf, bwr.read_consumed, func)解析数据，最后使用svcmgr_handler方法处理数据。

……

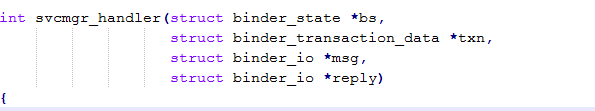

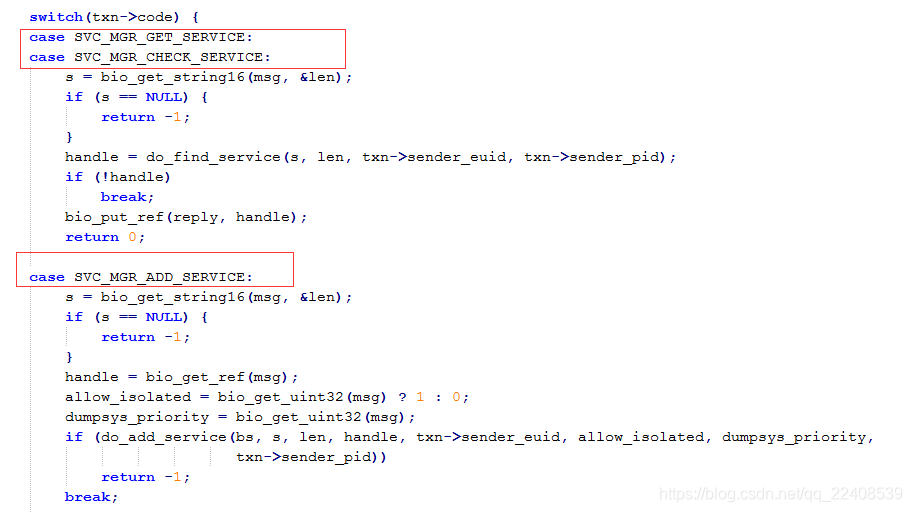

在 svcmgr_handler方法中，SVC_MGR_GET_SERVICE以及SVC_MGR_CHECK_SERVICE用于Client获取服务，而SVC_MGR_ADD_SERVICE则表示Service向service_manager注册并添加服务。

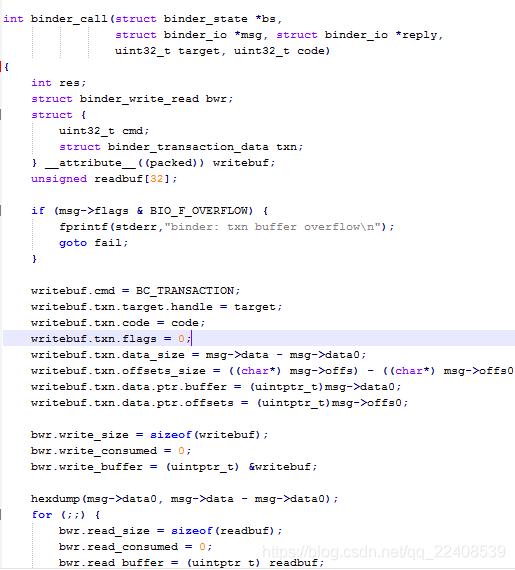

而对于Client获取服务过程以及Service注册服务的过程，实际上都是先通过binder_open打开binder驱动，然后调用binder_call来实现的，binder_call的具体代码如上图所示。如果参数中target的值为0，则表示servicemanager。
