边缘计算赋能！机房机柜微环境温湿度快速响应控制方案

机房机柜服务微环境温湿度控制系统方案

POE供电+12VDC供电以太网传感器

一、项目背景与核心需求

（一）项目背景

机房机柜作为服务器、存储设备、网络模块的核心承载单元，其内部属于典型 “高密度微环境”—— 设备功率密度达 3-8kW/U，热量集中释放且空气流通受限，易形成局部热点（机柜内温差可达 5-10℃）；同时，机房整体空调系统难以精准覆盖单个机柜内部的温湿度波动，导致部分机柜出现 “大环境达标、微环境超标” 的矛盾。根据 ANSI/TIA-942 数据中心标准，机柜微环境温度需控制在 18-27℃，湿度 40%-60% RH，否则会导致设备宕机风险提升 3 倍、硬件故障率增加 200%。传统监控存在两大核心缺陷：一是监测维度粗放，仅覆盖机房大环境，忽略机柜内部微环境差异；二是控制响应滞后，依赖机房整体空调调节，无法针对局部热点快速干预。因此，构建机柜微环境专属温湿度控制系统，成为保障精密设备稳定运行的关键。

（二）核心需求

1. 微环境精准监测：温度测量范围 - 10℃~60℃（覆盖机柜微环境极端工况），精度≤±0.2℃；湿度测量范围 20% RH~80% RH（核心控制区间），精度≤±1.5% RH；单机柜至少布设 2 个测点（进风口 + 设备密集区），采样频率 1-5s 可调，捕捉局部温差。

2. 差异化控制响应：支持机柜级独立控制，针对局部热点 / 湿点快速启停微环境设备（如机柜空调、微型除湿机），控制响应时间≤30s，避免 “一刀切” 调节。

3. 稳定传输适配：兼容机房现有局域网，支持 Modbus TCP/MQTT 协议，传输延迟≤30ms，抗机柜内电磁干扰（EMC 等级≥EN 61000-6-4），确保数据不丢失。

4. 多级智能预警：按微环境风险等级设置预警（接近阈值）、告警（超标）、紧急告警（严重超标）三级阈值，支持声光、短信、APP 多渠道推送，含测点位置、设备编号等精准信息。

5. 协同联动能力：可与机房大环境空调系统联动，避免控制冲突；支持继电器 / API 双模式联动，适配机柜级精密空调、风道导流装置等微环境设备。

6. 远程运维管理：Web/APP 端支持微环境参数配置、设备校准、状态监测，支持单机柜 / 多机柜批量管理，减少现场运维工作量。

7. 微环境适配性：传感器体积小巧（≤80×50×30mm），支持 35mm 导轨安装（不占机柜有效空间）；设备防护等级≥IP54，耐受机柜内粉尘、电磁辐射。

添加图片注释，不超过 140 字（可选）

二、方案总体架构

采用 “微环境感知 - 本地传输 - 边缘计算 - 平台管控 - 终端执行” 五层架构，聚焦机柜局部精准控制，同时实现与机房大环境系统的协同，架构设计如下：

（一）微环境感知层：局部数据采集核心

以工业级微型以太网温湿度变送器为核心，按 “1 机柜 2 测点” 标准布设（核心机柜增设设备密集区测点），重点采集机柜进风口、服务器集群区域的温湿度数据。变送器支持 POE 供电（IEEE 802.3af），体积小巧不遮挡风道，集成抗电磁干扰芯片，直接安装于机柜内部 U 位支架；配置 5% 备用传感器，实现核心测点冗余，避免单一设备故障导致监测中断。

（二）本地传输层：短距稳定通道

依托机柜顶部 / 底部预埋的局域网接口，通过超五类网线实现变送器与本地交换机的连接，支持 “供电 + 数据传输” 一体化（POE 模式），单链路长度≤30m（适配机柜集群局部组网）。本地交换机采用工业级百兆交换机（支持 POE 供电），每个交换机管理 8-12 个机柜的变送器，统一分配固定 IP，避免网络冲突；交换机具备端口隔离功能，防止单机柜设备故障影响整体传输。

（三）边缘计算层：微环境实时决策

部署边缘计算网关（每 10-15 个机柜配置 1 台），具备三大核心功能：一是本地数据预处理，过滤异常数据、计算微环境温湿度均值 / 波动值；二是本地控制决策，根据预设阈值快速触发机柜级设备联动（无需依赖远程平台，降低响应延迟）；三是数据同步上传，将处理后的有效数据推送至中心平台，减轻平台压力。网关支持断网本地缓存（缓存容量≥10 万条），网络恢复后自动补传。

（四）平台管控层：全局协同中枢

部署微环境专属温湿度管理平台，集成四大核心模块：

1. 数据管理模块：分钟级存储微环境历史数据（保留 2 年），支持单机柜 / 多机柜数据对比、局部热点趋势分析；

2. 设备管控模块：远程配置变送器参数、监测设备在线状态、批量校准传感器；

3. 联动协同模块：与机房大环境空调系统建立通信，实现 “微环境优先、大环境兜底” 的协同逻辑（如微环境空调启动后，大环境空调调整风速适配）；

4. 报警管理模块：支持自定义报警阈值、报警升级规则（如告警 10 分钟未处理自动升级），自动记录报警日志。

（五）终端执行层：微环境控制载体

包括三类终端：

1. 控制执行设备：机柜级精密空调（制冷量 500-1500W）、微型除湿机（日除湿量 1-3L）、风道导流板（电动调节）等微环境专属设备；

2. 预警终端：机柜顶部声光报警器（音量≥85dB）、运维人员手机 APP；

3. 运维终端：PC/Web 管理端、移动运维平板，支持现场 / 远程操作切换。

三、核心设备选型

基于机柜微环境 “小体积、高精度、快响应” 的需求，建立 “尺寸 - 精度 - 兼容性 - 控制联动” 四维选型标准，核心设备选型如下：

设备类型	核心参数	选型适配理由

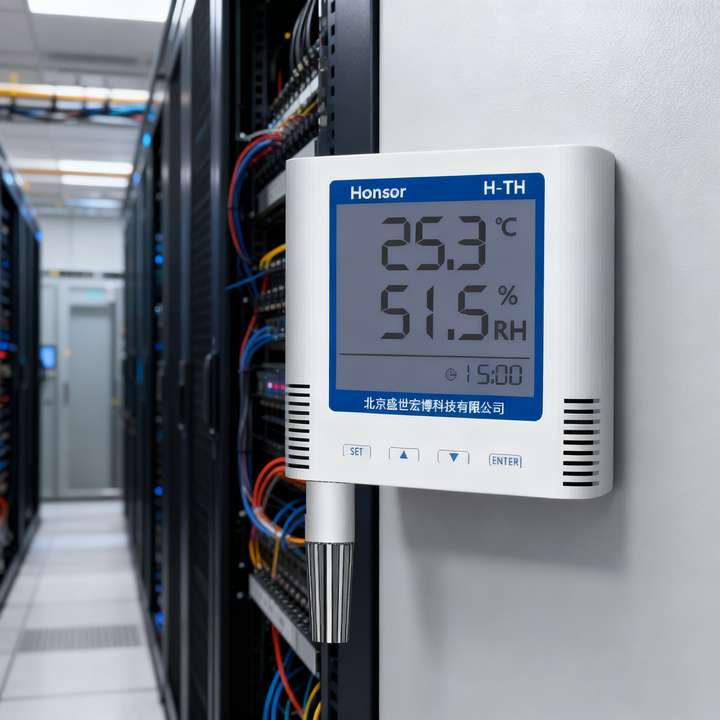

微环境温湿度变送器	温度：-10℃~60℃（±0.2℃）；湿度：20% RH~80% RH（±1.5% RH）；尺寸 75×45×28mm；POE/DC 12V 双供电；支持 Modbus TCP/MQTT；导轨安装	体积小巧不占机柜空间，精度适配微环境监测，抗电磁干扰适配机柜场景
机柜级精密空调	制冷量 800W；输入电压 AC 220V；支持继电器联动；导轨式安装；噪音≤55dB	针对性解决机柜局部热点，低噪音不影响机房环境，联动响应速度快
边缘计算网关	支持 8 路以太网接口；本地存储≥16GB；支持 Modbus TCP/OPC UA 协议；DC 12-24V 供电	适配局部机柜集群管理，本地决策降低响应延迟，断网缓存保障数据连续
工业级 POE 交换机	8 个 POE 供电端口；百兆传输；支持端口隔离；防护等级 IP30	适配机柜集群局部组网，POE 集中供电简化布线，端口隔离提升稳定性

（六）辅助设备清单

1. 超五类屏蔽网线（抗电磁干扰）、机柜专用线缆固定卡扣；

2. 机柜顶部声光报警器（适配机柜安装尺寸）；

3. 标准温湿度校准仪（精度 ±0.05℃/±0.5% RH），用于传感器定期校准；

4. 机柜风道导流板（电动调节，支持联动控制）。

四、硬件部署实施

（一）测点规划原则

1. 基础配置：每机柜布设 2 个测点，分别安装于机柜前部进风口（距底部 1.2m）、机柜中部设备密集区（距底部 1.8m），监测空气流入与设备运行区域温湿度；

2. 核心机柜强化：服务器密度≥8 台 / U 的核心机柜，在设备顶部增设 1 个测点，监测热空气聚集情况；

3. 避开干扰源：传感器安装位置远离设备散热口（距离≥30cm）、空调直吹区、金属遮挡物，确保数据代表性。

（二）安装与布线规范

1. 安装方式：变送器采用 35mm 标准导轨安装（固定于机柜 U 位支架内侧），机柜空调 / 除湿机安装于机柜顶部 / 底部空闲 U 位，不影响设备插拔与风道流通；

2. 布线要求：网线采用机柜专用理线架整理，沿机柜侧面布线（避免穿越设备散热区）；POE 网线与设备电源线分开绑扎（间距≥5cm），减少电磁干扰；所有线缆标注 “机柜编号 - 测点编号”，便于维护；

3. 供电配置：优先采用 POE 交换机集中供电（每交换机支持 8-12 个变送器），核心区域交换机配备冗余电源；无 POE 环境采用 DC 12V 集中供电，电源模块安装于机柜底部，做好绝缘防护。

（三）部署流程

1. 微环境勘查：确认机柜布局、设备密度、现有网络接口位置、供电条件，绘制测点分布图与布线路径图；

2. 设备安装：按测点规划固定变送器、机柜级控制设备，连接网线与供电线路，完成设备固定；

3. 网络配置：配置 POE 交换机端口，为变送器、边缘网关分配固定 IP，测试本地传输链路连通性；

4. 调试校准：通过平台配置单机柜测点参数、报警阈值，利用校准仪对每个测点进行现场校准，确保精度；

5. 联动测试：分别测试微环境设备独立控制、与机房大环境空调协同控制的响应效果，优化控制逻辑；

6. 试运行：72 小时连续试运行，监测数据传输稳定性、控制响应速度、报警准确性，记录并解决异常问题。

五、系统功能实现

（一）微环境精准监控功能

平台可视化界面支持 “机房 - 机柜 - 测点” 三级穿透查看，直观展示每个机柜各测点的实时温湿度数值、设备运行状态、控制指令执行情况。数据更新频率≤5s，以数字、曲线、热力图（机柜微环境温度分布）等形式展示，支持单机柜温湿度波动分析、多机柜微环境对比，快速定位局部热点 / 湿点。

（二）多级智能预警功能

支持按微环境风险等级自定义阈值：

• 预警：温度 18℃≤T＜20℃或 25℃＜T≤27℃，湿度 40% RH≤H＜45% RH 或 55% RH＜H≤60% RH（提醒关注）；

• 告警：温度 15℃≤T＜18℃或 27℃＜T≤30℃，湿度 35% RH≤H＜40% RH 或 60% RH＜H≤65% RH（触发局部控制）；

• 紧急告警：温度 T＜15℃或 T＞30℃，湿度 H＜35% RH 或 H＞65% RH（多渠道推送 + 紧急联动）。

报警信息含机柜编号、测点位置、异常数值、持续时间，支持报警工单自动生成与闭环跟踪。

（三）差异化联动控制功能

1. 本地快速控制：边缘网关根据测点数据，30s 内触发机柜级设备启停（如温度＞27℃启动机柜空调，湿度＞60% RH 启动微型除湿机），无需远程指令；

2. 协同联动控制：平台与机房大环境空调系统建立通信，当多个机柜同时触发告警时，自动调整大环境空调风速 / 温度设定，避免局部设备过度运行；

3. 手动干预控制：运维人员可通过 Web/APP 端远程启停微环境设备，或调整控制阈值，适配特殊工况（如设备检修、临时扩容）。

（四）数据追溯与分析功能

支持按机柜、测点、时间维度（日 / 周 / 月 / 年）查询历史数据，生成温湿度变化趋势曲线、局部热点统计报表。数据存储周期≥2 年，支持 Excel/PDF 格式导出，报表包含微环境均匀性分析、设备运行时长统计、报警频次排名等信息，为机柜设备布局优化、微环境设备运维提供数据支撑。

（五）远程运维管理功能

1. 设备管理：远程配置变送器采样频率、报警阈值，监测传感器 / 控制设备在线状态，离线时自动触发设备故障报警；

2. 远程校准：支持通过平台输入标准系数，对传感器进行远程校准，核心测点每年现场校准 1 次，普通测点每 2 年现场校准 1 次；

3. 批量操作：支持多机柜参数批量配置、批量升级设备固件，减少重复工作量。

六、方案优势与效果验证

（一）核心优势

1. 微环境精准管控：聚焦机柜局部痛点，解决传统机房空调 “控不了、控不准” 的问题，局部热点消除率≥95%，机柜内温湿度均匀性提升至 ±2℃/±3% RH；

2. 部署灵活低干扰：依托现有局域网与 POE 供电，单机柜安装调试仅需 15 分钟，无需改造机房整体结构，不影响现有设备运行；

3. 协同节能高效：机柜级独立控制避免 “大马拉小车”，微环境设备功耗仅为机房整体空调的 1/5-1/3，年节约电费 30%-40%；

4. 运维成本降低：远程运维 + 批量管理，现场运维工作量减少 85%，传感器校准周期延长，年运维成本降低约 1.2 万元 / 百机柜；

5. 稳定可靠适配：设备平均无故障时间（MTBF）≥80000 小时，抗电磁干扰设计确保数据传输稳定，断网本地缓存功能避免数据丢失。

（二）效果验证

某中型数据中心 50 个机柜（含 20 个核心服务器机柜）部署本方案后，经过 3 个月试运行，验证效果如下：

1. 监测精度：温度测量误差≤±0.15℃，湿度测量误差≤±1.2% RH，完全满足微环境精准监测需求；

2. 控制响应：局部热点从平均 32℃降至 25℃以下，控制响应时间平均 22s，无超温持续超过 1 分钟的情况；

3. 节能效果：微环境设备日均运行时长较机房整体空调减少 6 小时，百机柜年节约电费约 4.8 万元；

4. 设备稳定性：机柜设备宕机次数从每月 3 次降至 0 次，硬件故障报修率降低 75%。
