通用奇数分频FPGA设计

奇数分频FPGA设计

--完整Verilog程序为优快云资源的clk_div3 模块

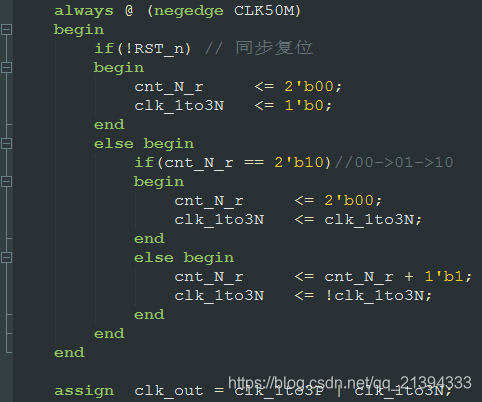

部分核心程序：

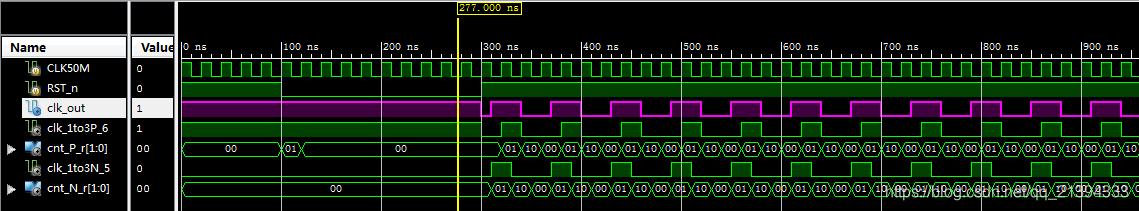

仿真结果：

小结：上述程序思路。利用主时钟的上升沿和下降沿分别产生6分频的时钟clk_1to3P和clk_1to3N，该时钟占空比为1/3，即高电平1个周期，电平2个周期。再利用两个时钟的高电平交叉部分刚好=1.5倍源时钟，“异或”后，得到3分频的时钟clk_out，即1.5倍的高电平和1.5倍的低电平。

△拓展：奇数分频的难点在于对半个时钟的处理，依照上述思路，拓展5分频电路程序如下。按照如此思路，可实现任意的奇数分频。
