你知道DE10-Nano 的 GHRD工程top文件设计了一个闪烁的LED灯是有什么作用吗？它是FPGA 配置成功与否的flag！

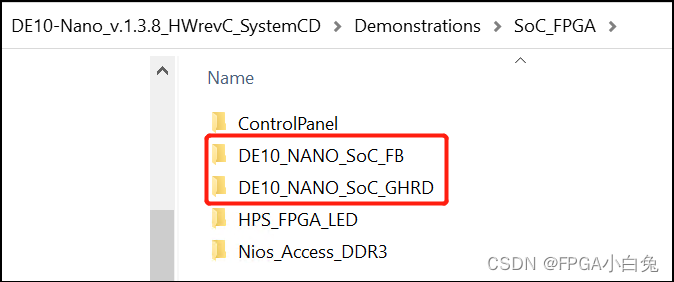

DE10-Nano 的 GHRD工程（DE10_NANO_SoC_GHRD 或者 DE10_NANO_SoC_FB）的top文件都设计了一个LED灯闪烁电路：

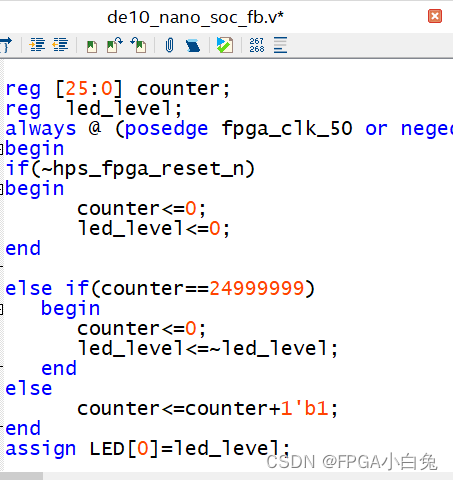

电路如下：

这个仅仅是测试一个LED吗？ 或者仅仅是演示一个计数器电路吗？其实不止这些，它的用处可大了呢！

当我们把生成的sof文件转化成rbf文件拷贝到SD卡， 系统启动的过程中如果一眼看到开发板led亮了， 说明FPGA加载成功，如果没有亮，说明加载失败。所以，这个LED可以帮助我们直观判断rbf文件加载是否成功。

在linux开发调试过程中大家会发现，rbf如果没有加载成功，系统也继续boot起来，如果没有这个LED， 经验不足的工程师可能不能第一时间判断出rbf文件加载出现了问题。

有的人说可以在开发板串口里面到处找提示，但是 串口里面的提示信息太多了，不好找。而且串口中rbf加载反馈的信息很容易被kernel启动后的打印信息覆盖掉以至于你根本都找不到。这个LED灯直观又简单，帮助定位非常方便！

MSEL设置

MSEL设置错误也会导致rbf加载失败。

当发现rbf加载失败时，可以去查看MSEL 是否设置成功。

如果像这样选择File——Conv
