IDEA使用PlantUML构建类图，时序图等

最新推荐文章于 2025-07-09 17:36:58 发布
最新推荐文章于 2025-07-09 17:36:58 发布
阅读量1.4w 收藏 15
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 工具-开发工具
本文为博主九师兄（QQ:541711153 欢迎来探讨技术）原创文章，未经允许博主不允许转载。
本文链接：https://blog.youkuaiyun.com/qq_21383435/article/details/80559284
本文介绍了如何在IntelliJ IDEA中使用PlantUML进行类图和时序图的构建。包括直接安装、离线安装PlantUML Integration插件的步骤，以及解决不能拖拽问题的方法，引导读者通过学习相关语法来完成图的创建。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

0.美图

在这里插入图片描述

1.说明

有的可以直接安装，在File -> settings ->plugins直接搜索PlantUML就可以使用

  1. 有的默认已经安装，只需要勾选就可以了
  2. 有的能搜索到，就可以直接在线安装
  3. 有的不能搜索到，需要离线安装

#2. 离线安装UML Support

下载：http://plugins.jetbrains.com/plugin/7017-plantuml-integration
百度云：链接：https://pan.baidu.com/s/1K7lDc9fqBMaBGJXqoI_MjA 密码：iwso
下载自己需要的版本，然后离线安装

这里写图片描述

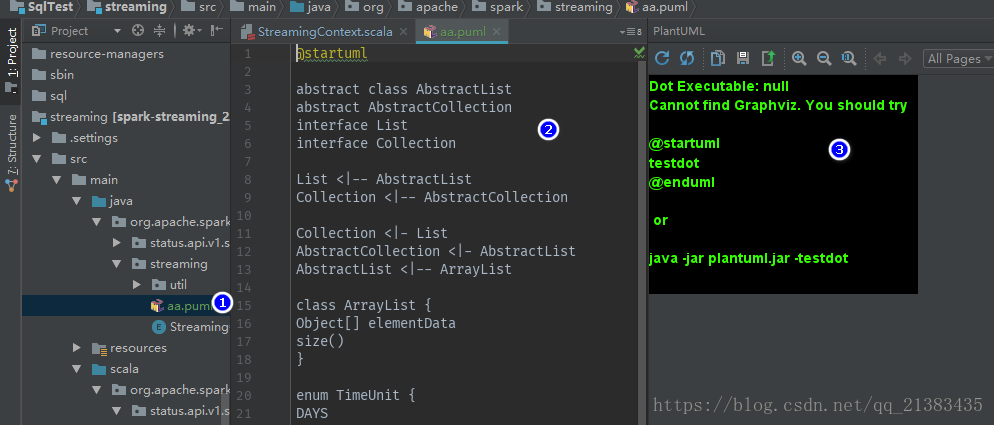

安装完成后，建立类图会出现

这里写图片描述

所以我们要
