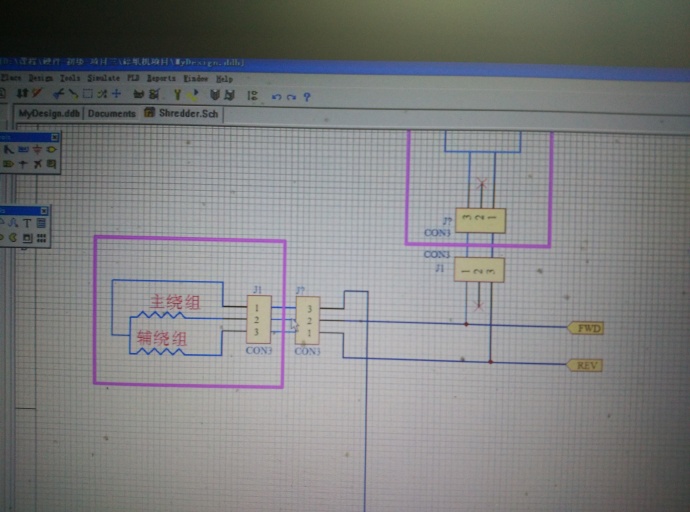

CON3是启动电容，与主绕组、辅绕组不同的链接方法控制正反转。

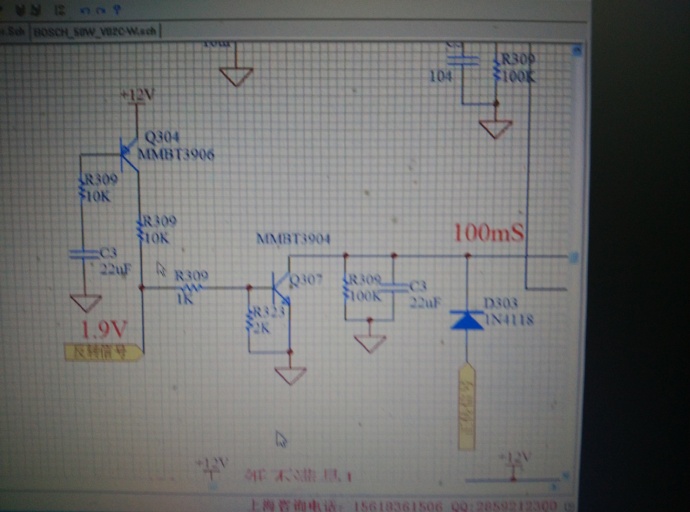

（1）与上图对照： 反转信号同时控制2个三极管的时候，增加R309处的1k电阻

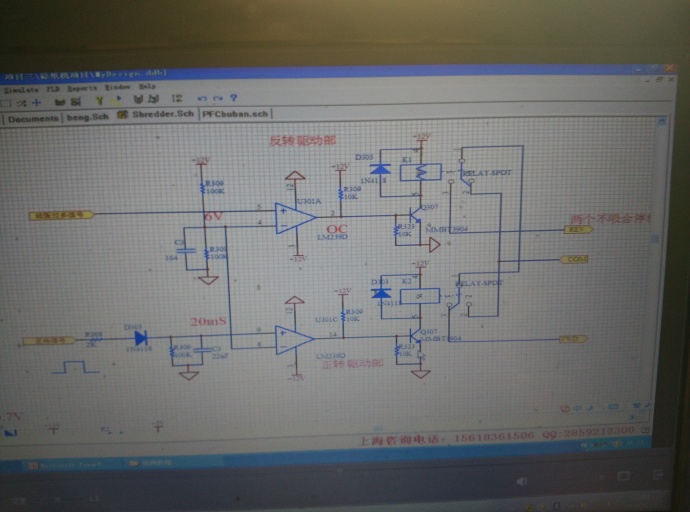

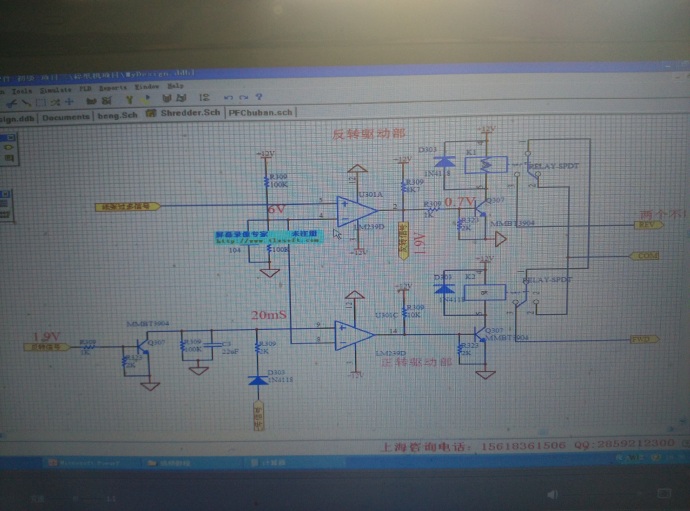

（2）100K电阻、22uf电容  4148二极管组成电路， 反转信号高电平时C3充电快，低电平时100K电阻放电慢。

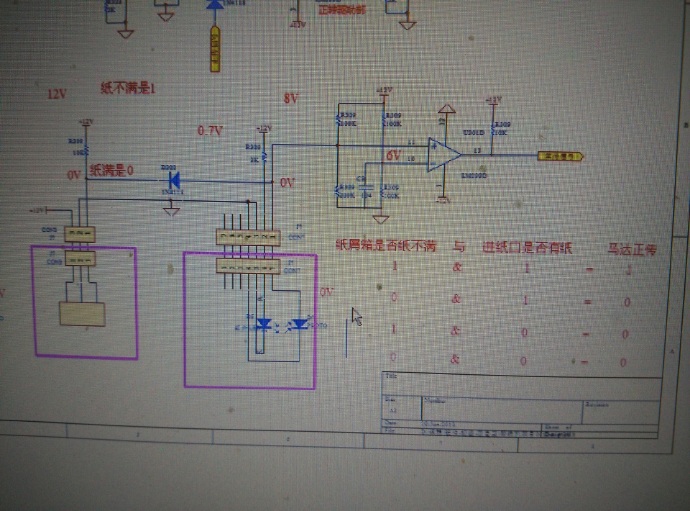

纸箱是否满、进口是否有纸共同控制马达运转，分析逻辑图，二极管D4148的作用

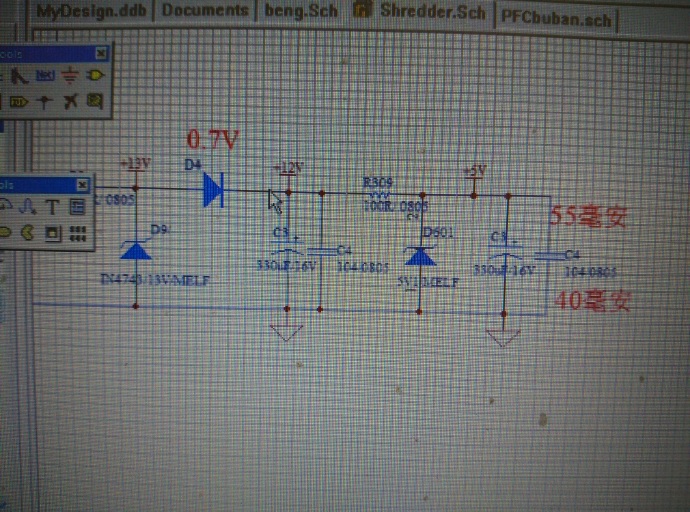

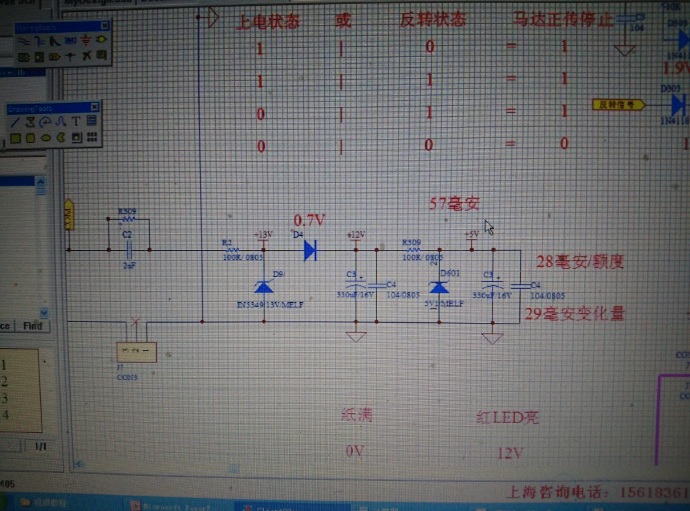

13V稳压管选型，多少瓦，上面要通过多少电流根据负载计算。

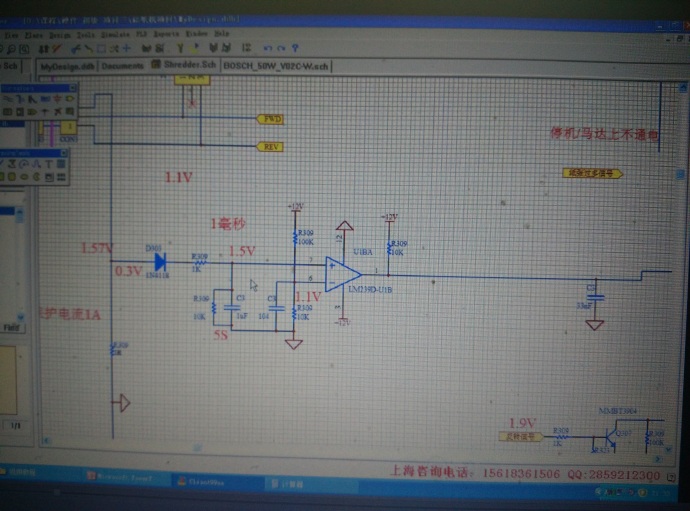

1.5欧姆的检测电阻，检测马达是否堵转，比较器负端1.1V   正端可以升压到1.5V，1uf电容充电快，放电慢。

6V5处的电容保证前端可以升压到1.5V，马达不堵转的时候，1,5V慢慢降到1.1V以下，  二极管4148可以迅速将6V5处电压泄掉。

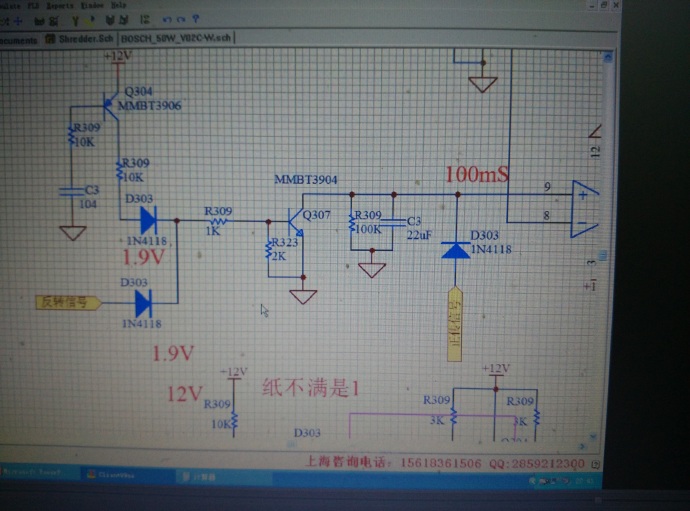

1.9V上面的电路保证上电瞬间Q307是导通的，也就是马达不会动作，



稳压管最后选型13V/1N5349
