1x9光模块接口电路

简介：1X9光模块通信根据实现方式大体分为交流和TTL。交流方式TX RX基本一致需要串联100NF电容作为隔直通交，不同的是不通厂家上下拉电阻不一样；TTL方式基本一致。

1、交流耦合

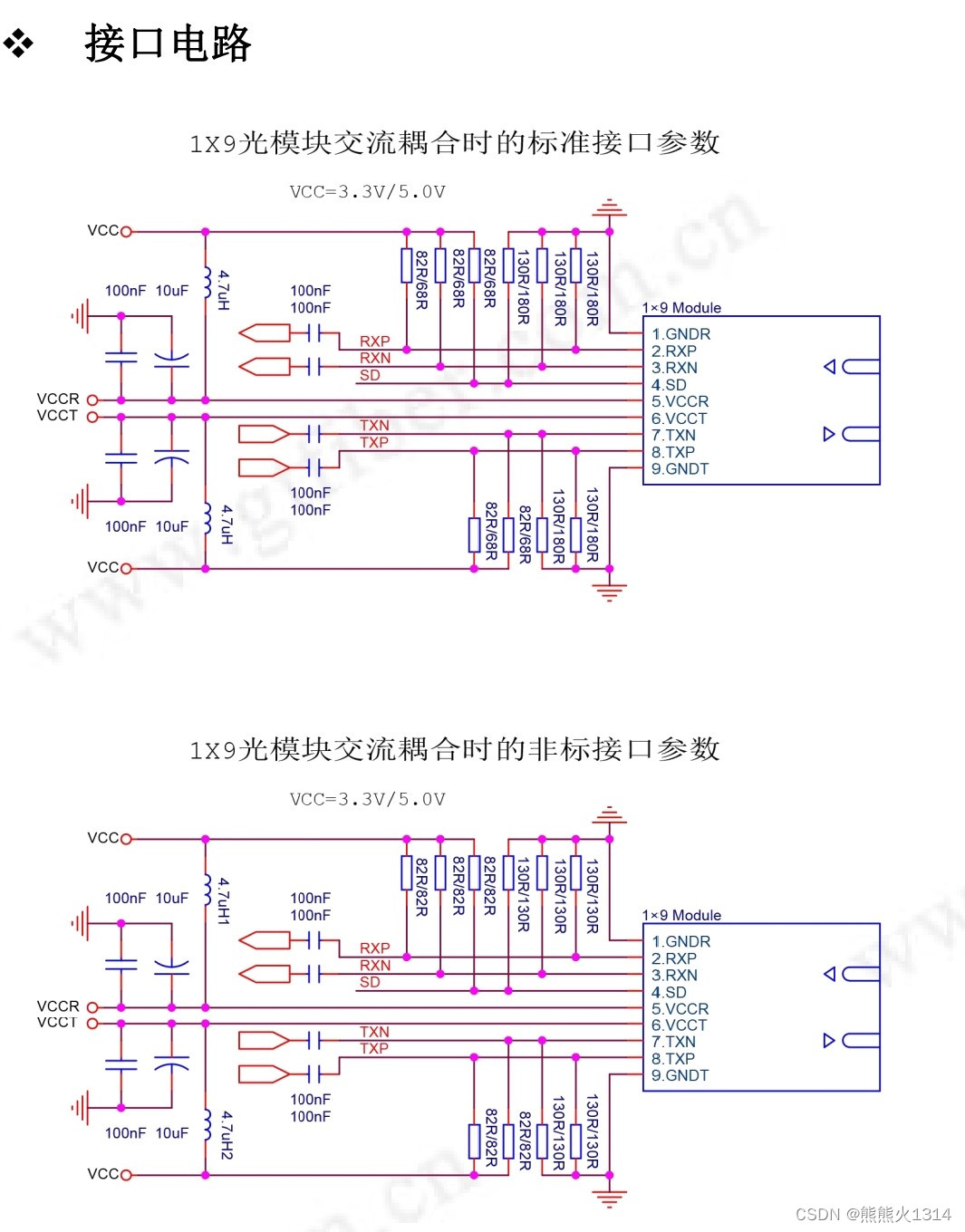

在这里插入图片描述

2、TTL电平接口电路

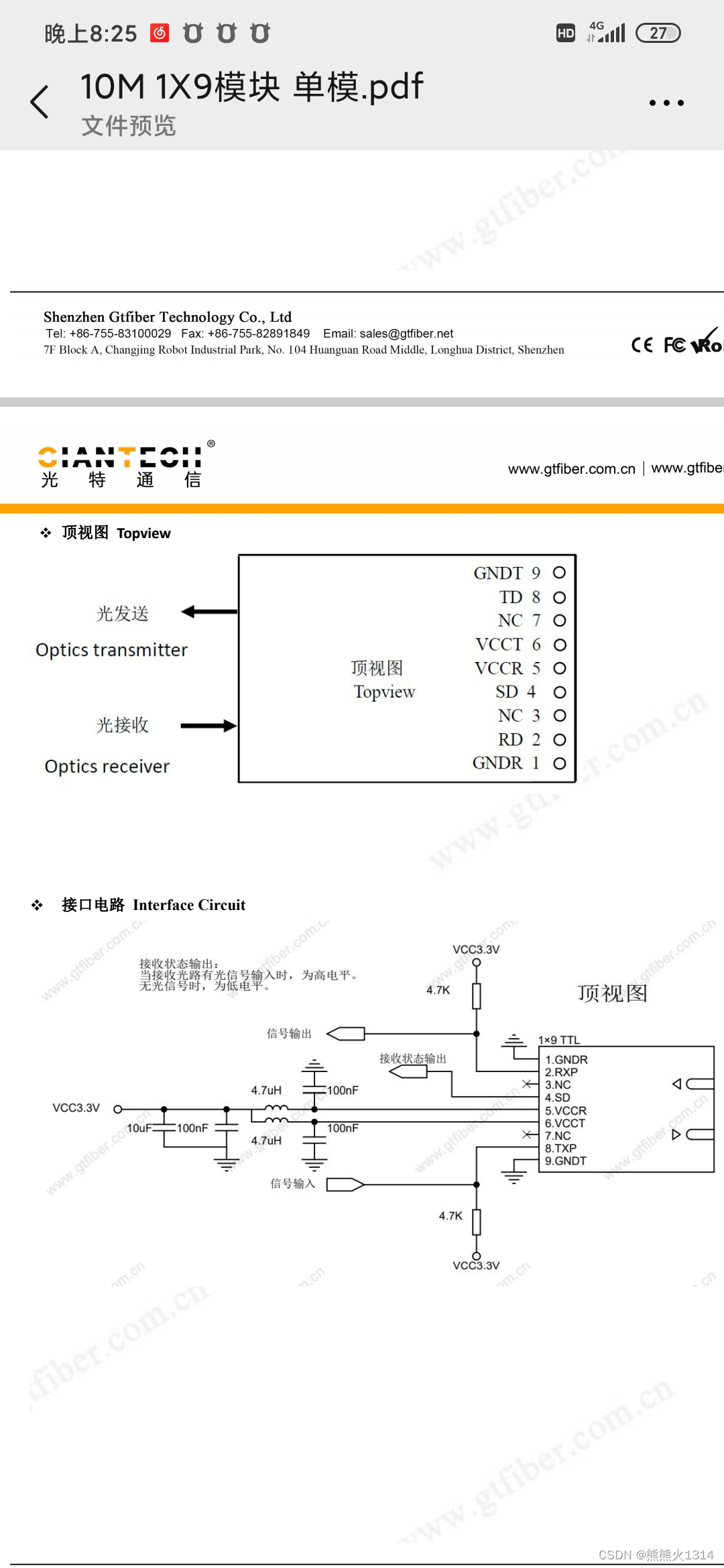

在这里插入图片描述
