catia车灯设计——利用宏绘制光栅花纹

最新推荐文章于 2024-06-01 22:13:08 发布
原创 最新推荐文章于 2024-06-01 22:13:08 发布 · 1.5k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#catia

本文介绍如何使用Catia宏指令快速绘制车灯的光栅花纹，详细阐述了从构建基本元素到录制并修改宏的全过程，以实现高效重复绘图。

手动绘制光栅花纹那将是一件非常痛苦的事情，并且该工作时重复性很强的，难度很低，所以不建议花大量时间来做，于是就有了用宏指令来重复绘图的想法。

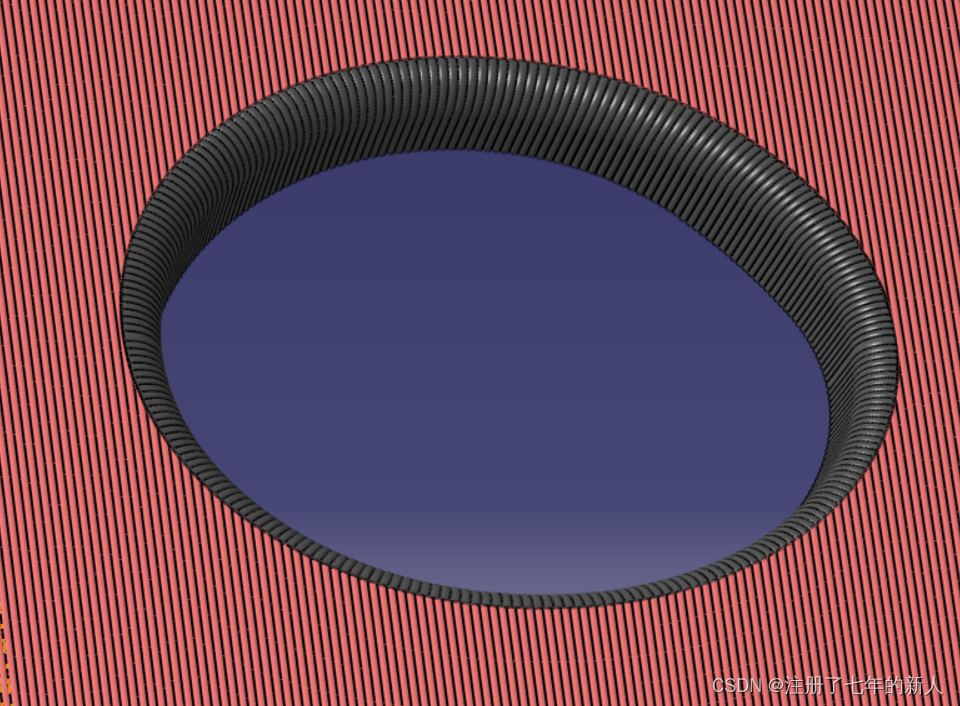

先来个效果图

由于涉及主机cas所以只放出一部分
------------------------ 由于涉及主机cas所以只放出一部分-------------------------

该花纹尺寸为：单个厚度为0.3mm，单个宽度为1.5mm，所构面是一个大平面，中间有一个随形凹进去的花纹。

先说红色部分

基本元素构建

上一个树状图
在这里插入图片描述

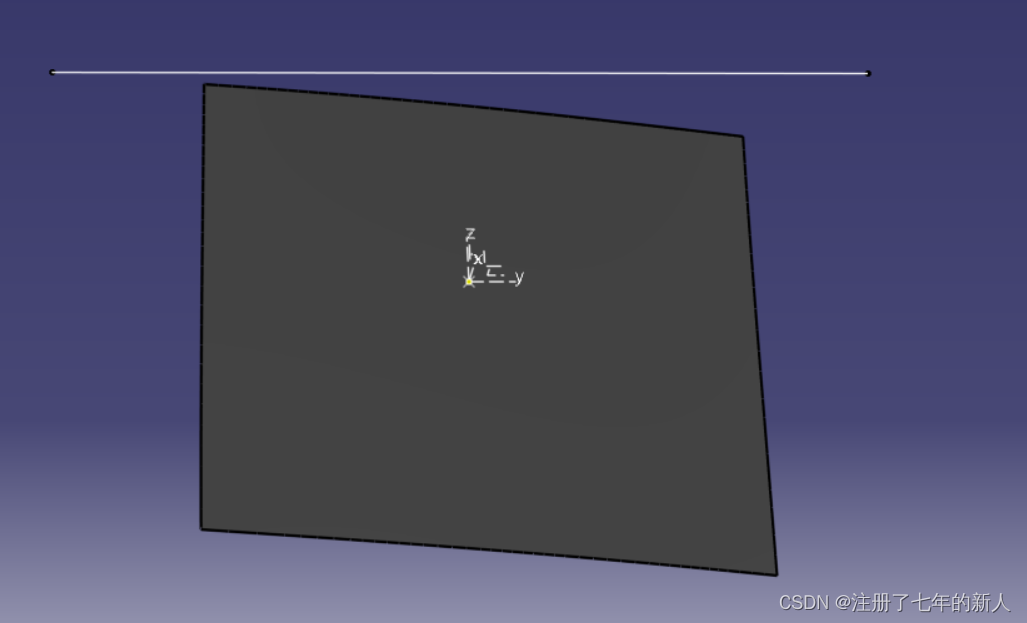

步骤1 ：在几何图形集里面建立基准点和坐标，绘制出花纹路径
在这里插入图片描述

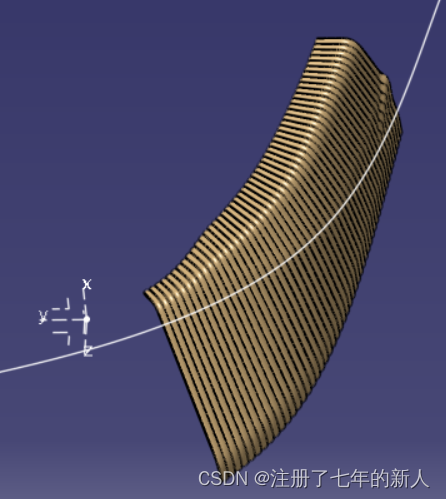

黑色面可以理解为灯玻的底面，如果是做在侧壁，花纹路径会是大致随形的样子，可以参考下图
在这里插入图片描述
步骤2 ：之
