YoungTalk STM32入门第25、26步——点亮LED灯

源程序下载提取码: r925

1.首先介绍一下LED的接口初始化程序：
void LED_Init(void) //LED灯的接口初始化
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC,ENABLE); //时钟层面启动IO端口，启动APB2总线上的功能
GPIO_InitStructure.GPIO_Pin = LED1 | LED2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(LEDPORT, &GPIO_InitStructure);
}

所有IO端口在使用之前必须要进行初始化。
GPIO_InitTypeDef 被定义为一个结构体如下
typedef struct
{
uint16_t GPIO_Pin; //定义GPIO的端口号（0~15或all）
GPIOSpeed_TypeDef GPIO_Speed; //定义GPIO的 速度（2/10/50MHz）
GPIOMode_TypeDef GPIO_Mode; // 定义GPIO的工作方式
}GPIO_InitTypeDef;

LED1与 LED2被宏定义的内容如下：
#define LED1 GPIO_Pin_0
#define LED2 GPIO_Pin_1
宏定义是为了方便修改
然后对GPIO_InitStructure.GPIO_Pin进行赋值即可

选择IO接口工作方式：
GPIO_Mode_AIN 模拟输入
GPIO_Mode_IN_FLOATING浮空输入
GPIO_Mode_IPD下拉输入
GPIO_Mode_IPU 上拉输入
GPIO_Mode_Out_PP推挽输出
GPIO_Mode_Out_OD 开漏输出
GPIO_Mode_AF_PP 复用推挽输出
GPIO_Mode_AF_OD 复用开漏输出
这里大电流点亮LED，使用了推挽输出
同样，给GPIO_InitStructure.GPIO_Mode赋值即可选择工作方式

只有在IO端口为输出的情况下需要设置速度
typedef enum
{
GPIO_Speed_10MHz = 1,
GPIO_Speed_2MHz,
GPIO_Speed_50MHz
}GPIOSpeed_TypeDef;默认有三档（2/10/50MHz）这里我们选择50MHz
对GPIO_InitStructure.GPIO_Speed赋值GPIO_Speed_**MHz即可

GPIO_Init(LEDPORT, &GPIO_InitStructure); 将设置的端口内容写入LEDPORT——#define LEDPORT GPIOB完成端口设置
注意：这里设置的内容只是针对GPIOB组的GPIO_Pin_0和GPIO_Pin_1端口

2.在main函数中点亮LED

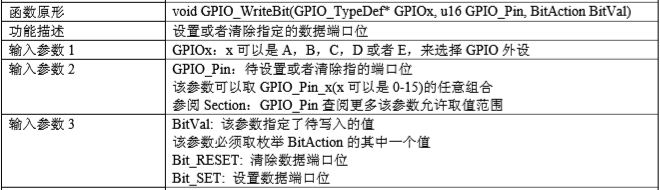

方法1：GPIO_WriteBit(LEDPORT,LED1,(BitAction)(1)); //LED1接口输出高电平1
GPIO_WriteBit为封装的库函数，这里我们只需要提供3个参数即可。

方法2：

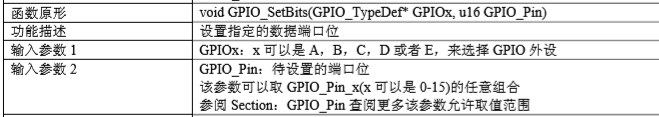

GPIO_SetBits(LEDPORT,LED1); //LED灯都为高电平（1）

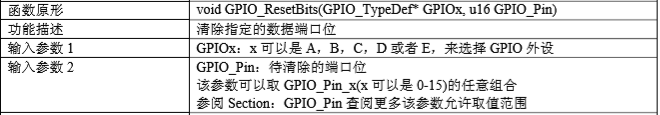

GPIO_ResetBits(LEDPORT,LED1); //LED灯都为低电平（0）

方法3：
GPIO_Write(LEDPORT,0x0001); //直接数值操作将变量值写入LED
直接操作LEDPORT端口组的16个端口。

方法4：
直接操控PB组的输出PBout(n) 其中n的值小于16
例如PBout(0)=1;
