Chapter11_纹理动画

序列帧动画

Shader "Chan/SqueueAction"{
	Properties
	{
		_Color("Main Color",Color) = (1,1,1,1)
		_MainTex("Main Tex",2D) = "white"{}
		_HorizontalAmount("Horizontal Amount",Float) = 8
		_VerticalAmount("Vertical Amount",Float) = 8
		_Speed("Action Speed",Range(0,40)) = 20
	}

 SubShader
 {
     //动画帧一般包含透明通道，因此设置为渲染队列设置为 透明 = Transparent
    //透明度操作必有的三个标签
	Tags{"Queue" = "Transparent" "IgnoreProjector" = "True" "RenderType" = "Transparent"}

	  Pass
	  {
			Tags{"LightMode" = "Forwardbase"}

			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha

			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"

			float4 _Color;
			sampler2D _MainTex;
			float4 _MainTex_ST;
			float _HorizontalAmount;
			float _VerticalAmount;
			float _Speed;

			struct a2v
			{
				 float4 vertex:POSITION;
				 float2 texcoord:TEXCOORD0;
			};

			struct v2f
			{
				 float4 pos:SV_POSITION;
				 float2 uv:TEXCOORD0;
			};

			v2f vert(a2v v)
			{
				 v2f o;
				 o.pos = UnityObjectToClipPos(v.vertex);
				 o.uv = TRANSFORM_TEX(v.texcoord,_MainTex);
				 return o;
			}

			fixed4 frag(v2f i):SV_Target
			{
     			 float2 cellUV = float2(i.uv.x /_HorizontalAmount,i.uv.y/_VerticalAmount);
				 //位移
     			 float deltaX = 1 / _HorizontalAmount;
     			 float deltaY = 1 / _VerticalAmount;

     			 int index = _Time * _Speed;
     			 int col = fmod(index, _HorizontalAmount);
     			 int row = index / _HorizontalAmount;

     			 // 顶点(0,0)到（1,1）区域内经过映射过的UV坐标 + 位移坐标
     			 cellUV.x += col * deltaX;
     			 cellUV.y += row * deltaY;

				 fixed4 c = tex2D(_MainTex,cellUV);
				 c.rgb *= _Color;
				 return c;
			}
			ENDCG
			}
	  }
}

原理：随着时间增加，每隔一段时间间隔，改变UV的坐标，进而改变纹理的采样，达成帧动画效果。

具体操作是将获取到的顶点UV(0,0)到(1,1)的区间的UV坐标区域，根据时间变化映射到相应的纹理相应的UV区域，然后根据映射后的UV区域，采样得到纹素，进而显示屏幕像素。

half2 uv = float2(i.uv.x /_HorizontalAmount, i.uv.y / _VerticalAmount);

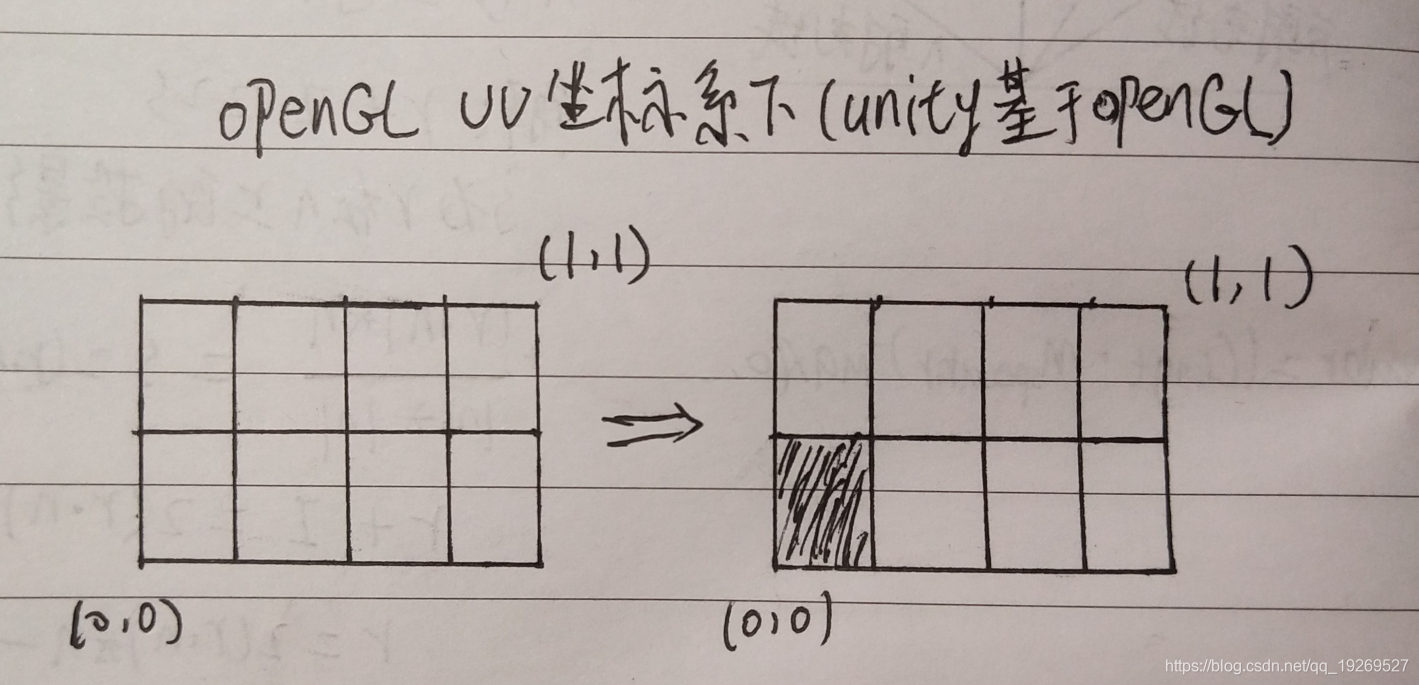

将原本(0,0)到(1,1)UV区域，根据帧动画纹理的行列数划分成  _HorizontalAmount * _VerticalAmount个（1/_HorizontalAmount,1/_VerticalAmount）大小的区域。第一个区域如下：

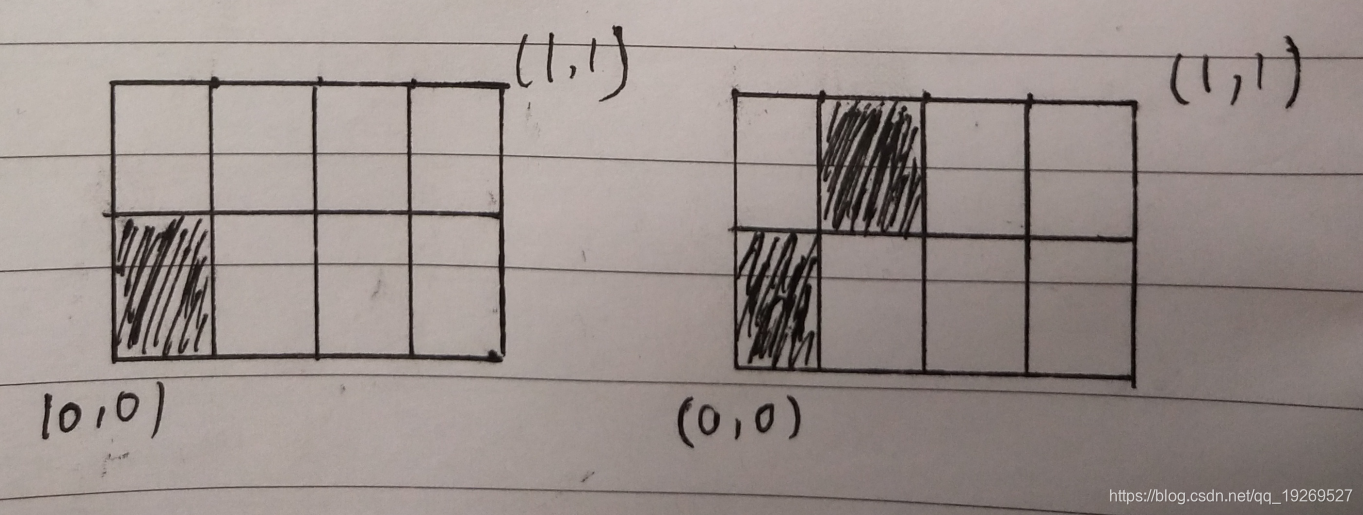

// 顶点(0,0)到（1,1）区域内经过映射过的UV坐标 + 位移坐标。这种写法，纹理Wrap Mode ！= Repeat也没问题。因为UV的xy分量不会超过1.0；
                                   cellUV.x += col * deltaX;
                                   cellUV.y += row * deltaY;

</
