本文介绍了在一个拓扑环境中如何配置IP地址、VLAN、单臂路由，以及ospf和eigrp协议，强调了R1和R3的环回接口通告策略，并在R2上实现路由协议的双向重分布，最终实现全网连通并进行连通性测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

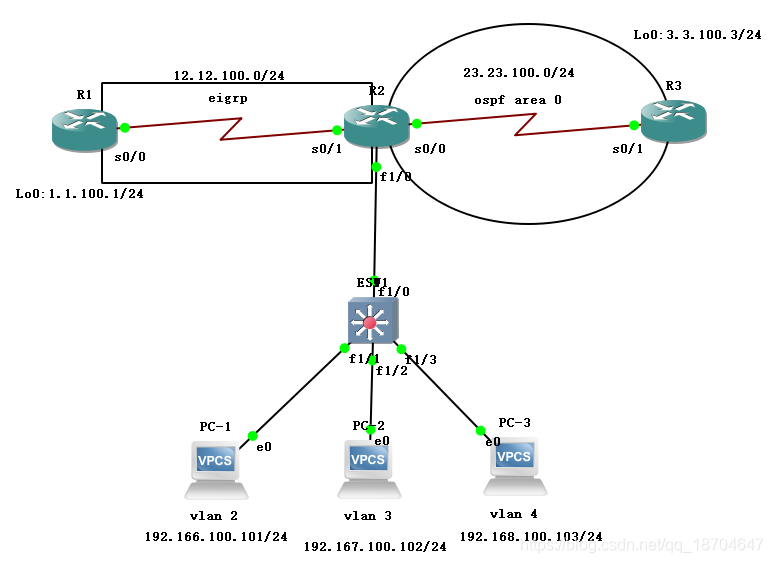

拓扑图

在这里插入图片描述

配置要求（需要达到的效果）

按照拓扑图中的内容配置ip地址
在交换机上配置vlan并划分vlan
在R2上配置单臂路由
根据图中的协议配置ospf和eigrp协议的路由
R1的环回不直接用network通告到eigrp协议中，R3的环回不直接用network通告到ospf协议中
在R2上配置双向重分布以及ospf路由
全网连通

具体配置

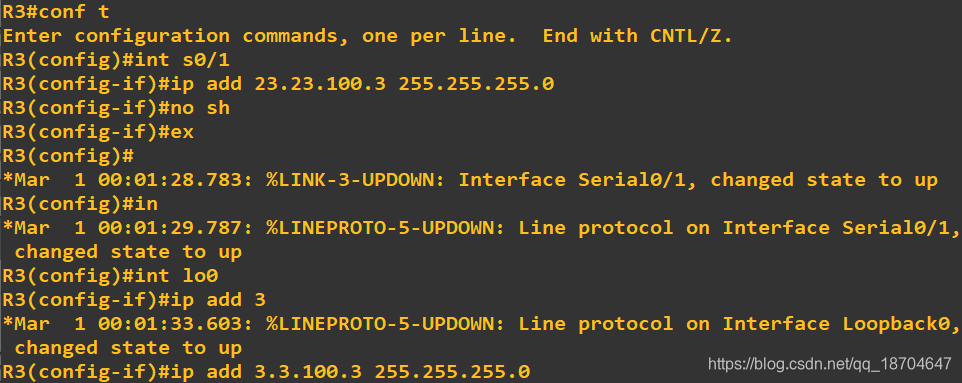

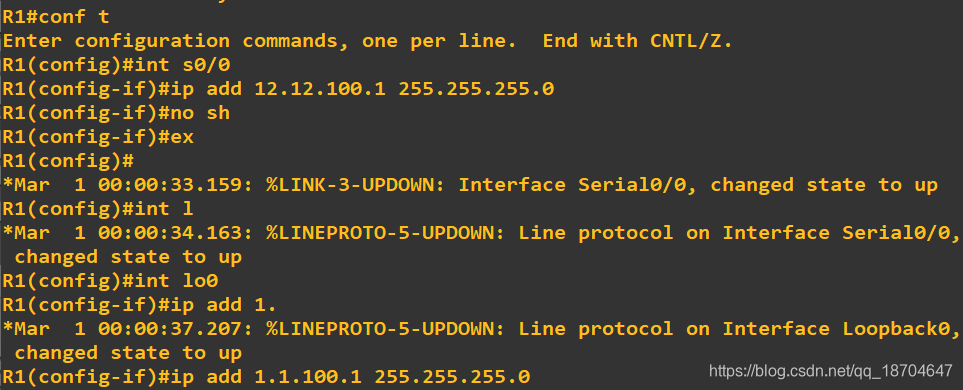

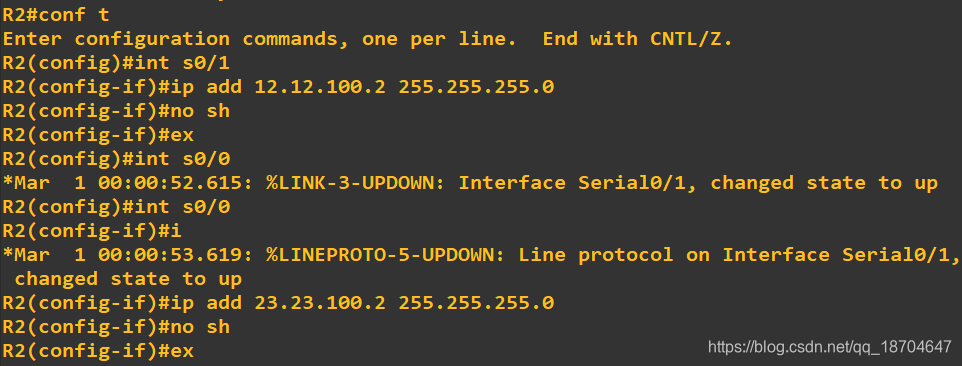

配置ip地址

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

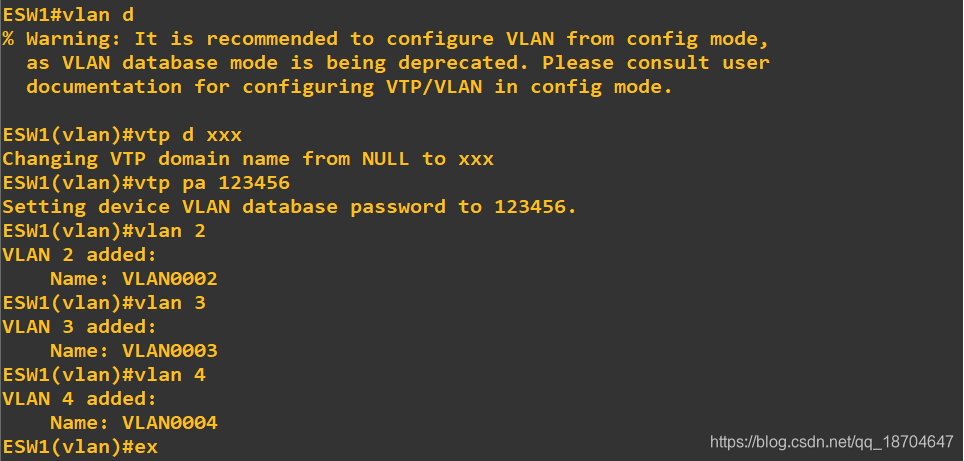

设置vlan并划分

在这里插入图片描述

在这里插入图片描述

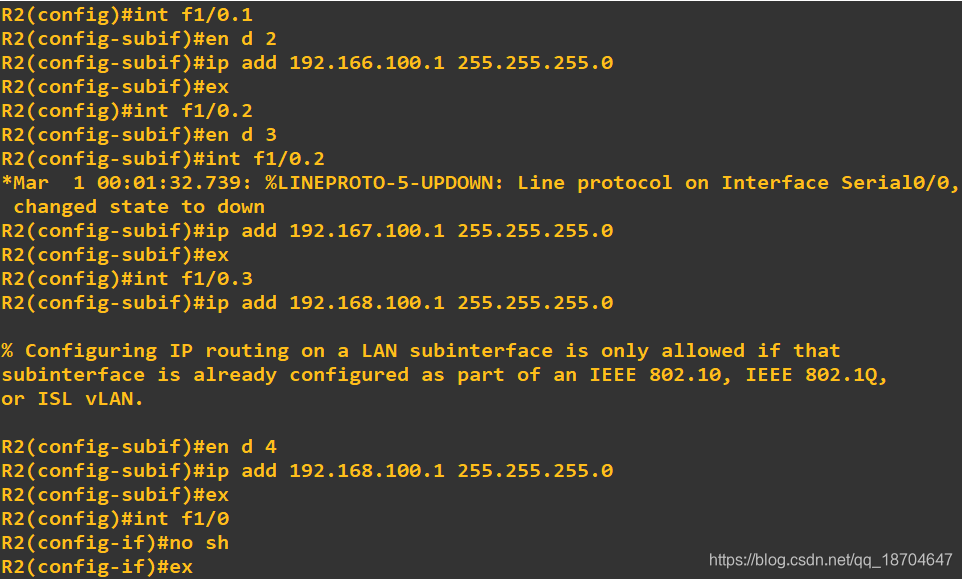

R2配置单臂路由

在这里插入图片描述

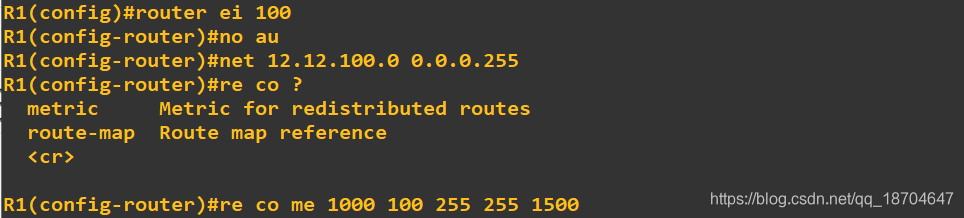

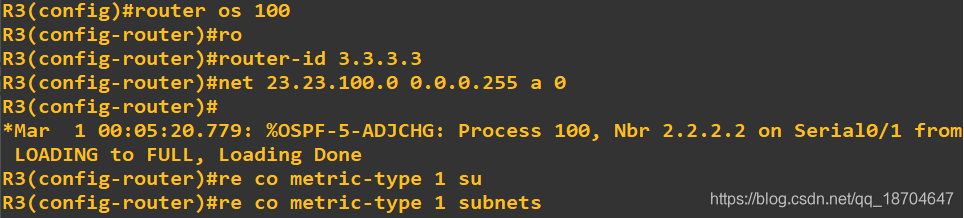

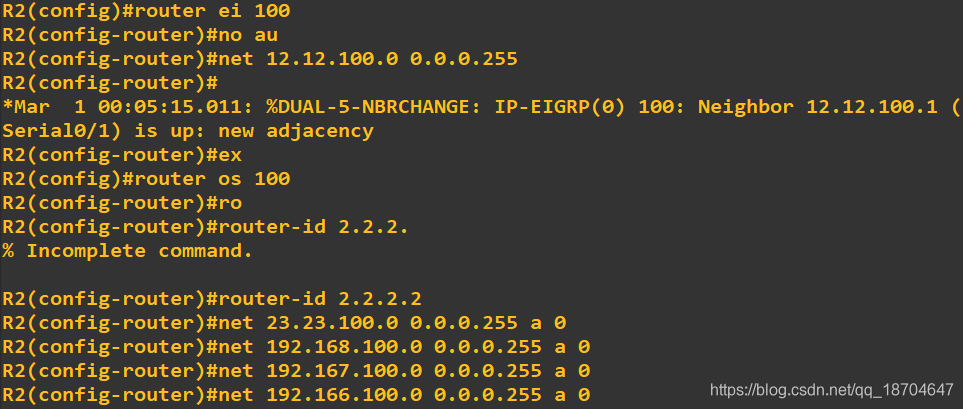

配置路由协议

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

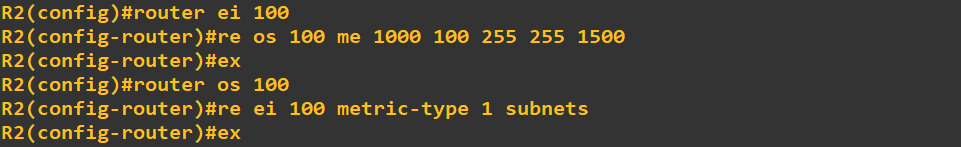

双向重分布

在这里插入图片描述

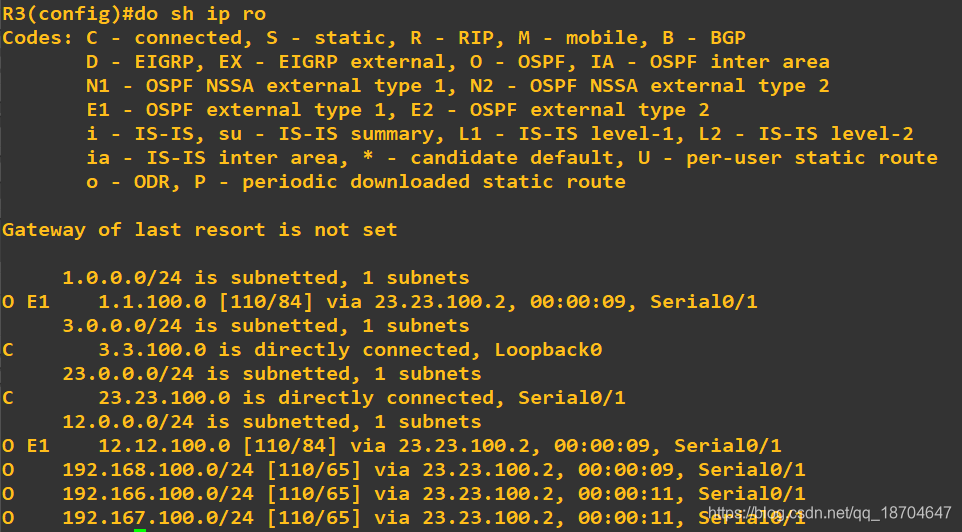

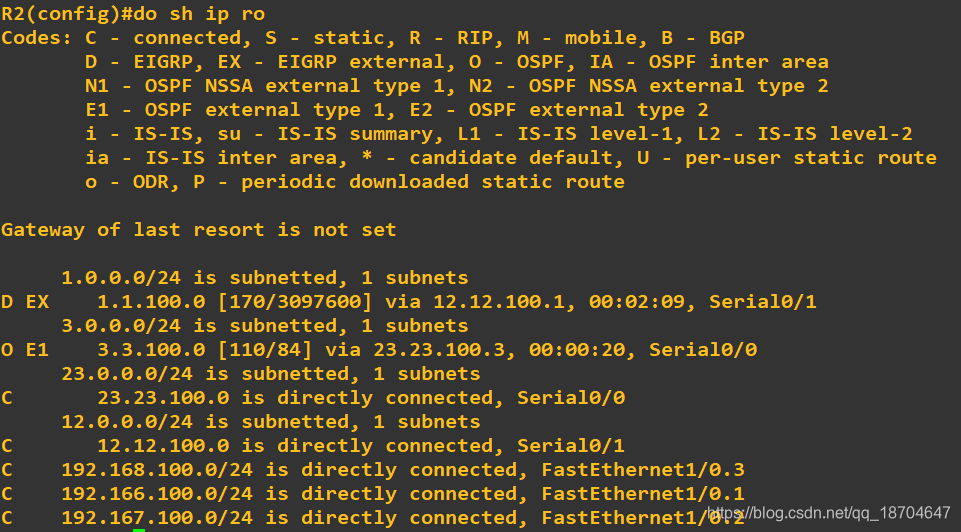

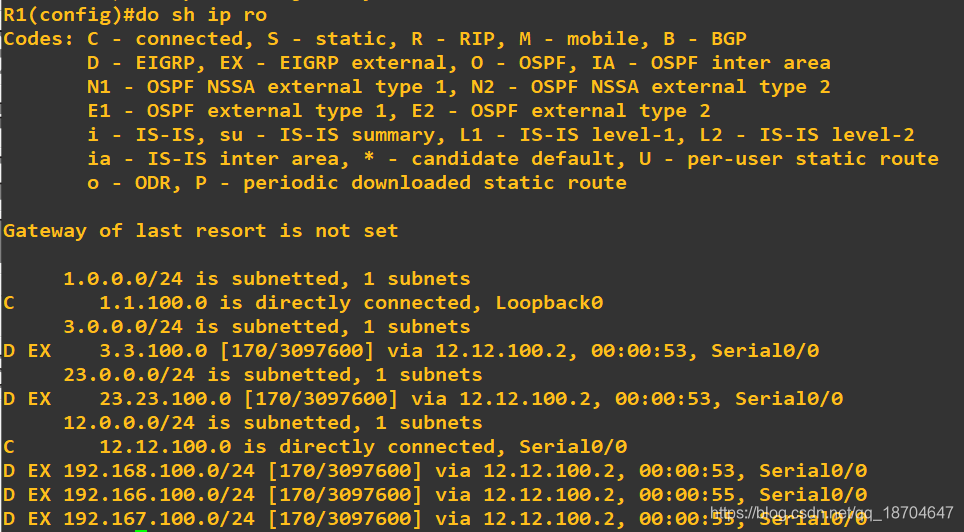

到此基本配置完成，下面检查一下路由表

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

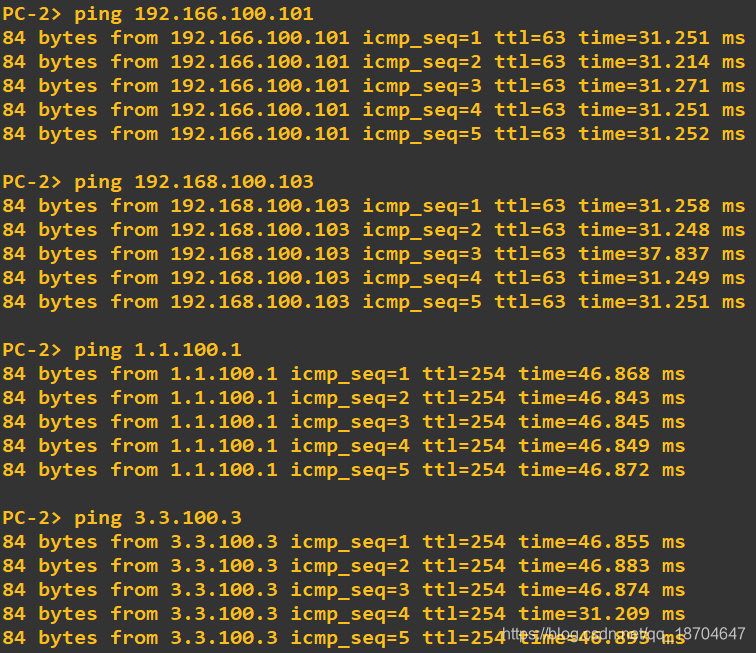

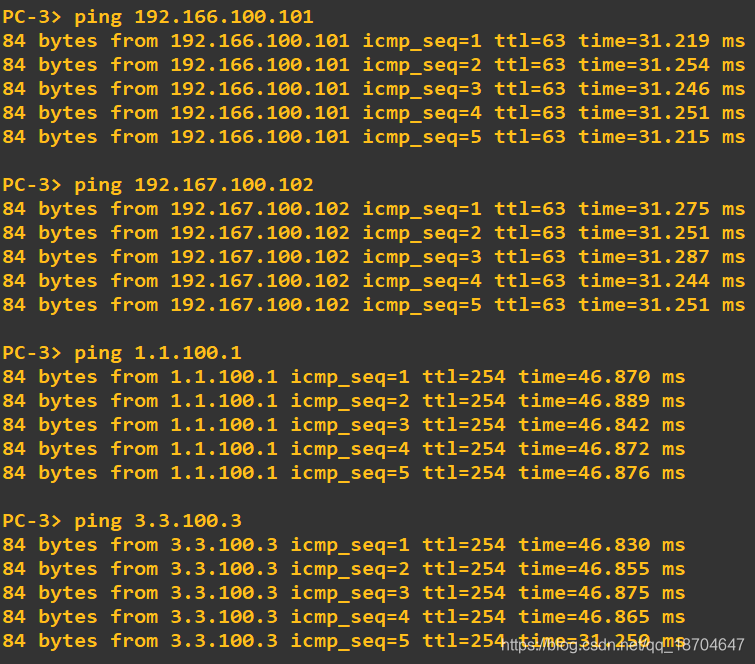

最后测试一下连通性

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

可以看到，PC之间与PC到R1环回和R3环回都可以连通，测试完成
