GNS3配置OSPF虚链路，双向重分布以及DHCP服务器、中继代理和客户端

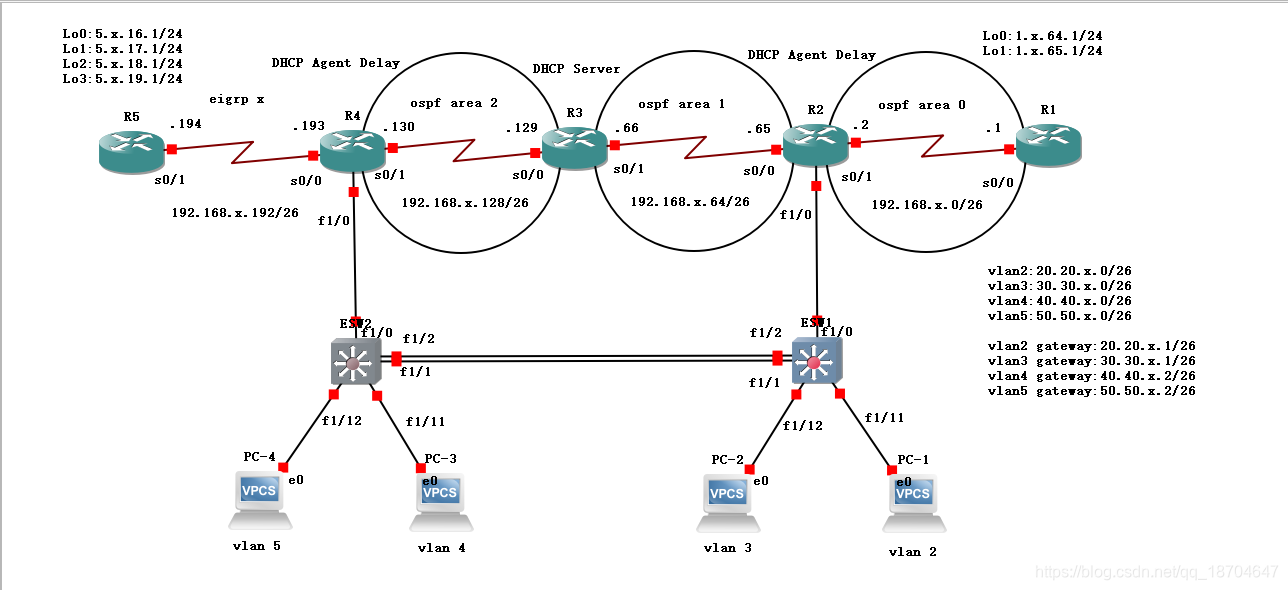

拓扑图

与上一篇相比，这次的拓扑图加上了单臂路由以及划分vlan，R1—R5路由器的基本配置在https://blog.youkuaiyun.com/qq_18704647/article/details/96424595中有完整图片示例，下面就说说这个拓扑图在上一篇的基础上如何配置

配置方案

1、配置ip
与上次稍有区别的是这次我把网段写在了图里，要求同上面链接中的拓扑图，配置方法也一样，在此不再说明

2、配置路由协议与OSPF虚链路
参考https://blog.youkuaiyun.com/qq_18704647/article/details/96424595

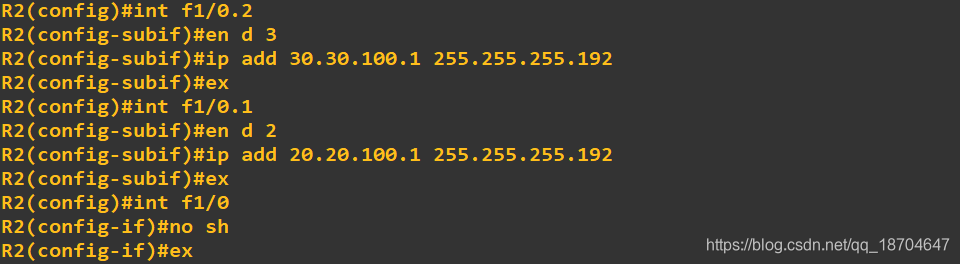

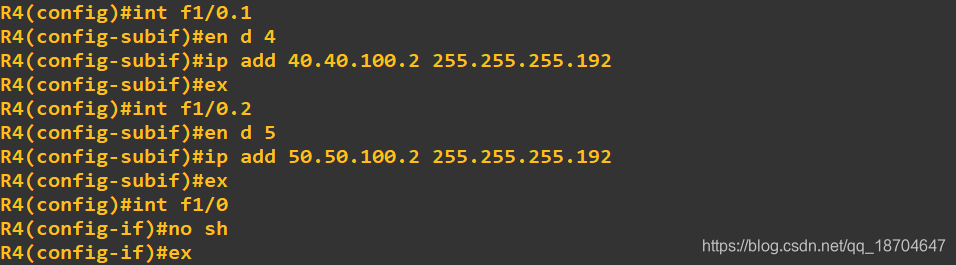

3、配置单臂路由

4、在交换机上配置trunk与允许特定vlan通过

ESW1:
ESW1(config)#int f1/0
ESW1(config-if)#switchport trunk encapsulation dot1Q
ESW1(config-if)#switchport mode trunk
ESW1(config-if)#exit
ESW1(config)#int f1/1
ESW1(config-if)#switchport trunk encapsulation dot1Q
