本文详细介绍了基于51单片机的LCD驱动程序设计，包括清屏、写命令、写数据、初始化等关键函数实现。通过具体代码示例，阐述了如何进行LCD的初始化设置、字符和字符串的显示，以及判忙、延时等关键操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

#include<reg52.h>
#include<intrins.h>

sbit RS = P1^0;          //定义端口
sbit RW = P1^1;
sbit EN = P2^5;

#define RS_CLR RS=0 	   //选择命令
#define RS_SET RS=1		   //选择数据

#define RW_CLR RW=0 	   //写
#define RW_SET RW=1 	   //读

#define EN_CLR EN=0		   //使能位
#define EN_SET EN=1

#define DataPort P0

/*------------------------------------------------
 uS延时函数，含有输入参数 unsigned char t，无返回值
 unsigned char 是定义无符号字符变量，其值的范围是
 0~255 这里使用晶振12M，精确延时请使用汇编,大致延时
 长度如下 T=tx2+5 uS
------------------------------------------------*/
void DelayUs2x(unsigned char t)
{
 while(--t);
}
/*------------------------------------------------
 mS延时函数，含有输入参数 unsigned char t，无返回值
 unsigned char 是定义无符号字符变量，其值的范围是
 0~255 这里使用晶振12M，精确延时请使用汇编
------------------------------------------------*/
void DelayMs(unsigned char t)
{

 while(t--)
 {
     //大致延时1mS
     DelayUs2x(245);
	 DelayUs2x(245);
 }
}
/*------------------------------------------------
              判忙函数
------------------------------------------------*/
 bit LCD_Check_Busy(void)
 {
 RS_CLR;
 RW_SET;
 EN_CLR;
 _nop_();    //延时一个指令周期，一个指令周期为12MHZ
 EN_SET;
 return (bit)(DataPort & 0x80);//返回值强制转换成位的形式，dataport与0x80得出的结果1ture，0false
 }							   //读LCD数据口，只要最高位bit7,为1忙，为0不忙
/*------------------------------------------------
              写入命令函数
------------------------------------------------*/
 void LCD_Write_Com(unsigned char com)
 {
 while(LCD_Check_Busy()); //忙则等待,忙返回1，那么while（1）一直循环下去
 RS_CLR;
 RW_CLR;
 EN_SET;
 DataPort= com;
 _nop_();
 EN_CLR;
 }
/*------------------------------------------------
              写入数据函数
------------------------------------------------*/
 void LCD_Write_Data(unsigned char Data)
 {
 while(LCD_Check_Busy()); //忙则等待 （判忙）
 RS_SET;
 RW_CLR;
 EN_SET;
 DataPort= Data;
 _nop_();
 EN_CLR;
 }

/*------------------------------------------------
                清屏函数
------------------------------------------------*/
 void LCD_Clear(void)
 {
 LCD_Write_Com(0x01);
 DelayMs(5);
 }
/*------------------------------------------------
              写入字符串函数
------------------------------------------------*/
 void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s)
 {
 if (y == 0)
 	{
	 LCD_Write_Com(0x80 + x);     //表示第一行
 	}
 else
 	{
 	LCD_Write_Com(0xC0 + x);      //表示第二行
 	}
 while (*s)
 	{
 LCD_Write_Data( *s);   //通过指针形式，依次写入字符串
 s ++;
 	}
 }
/*------------------------------------------------
              写入字符函数
------------------------------------------------*/
 void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data)
 {
 if (y == 0) 	             //设置坐标，若y！=0则第一行写满
 	{
 	LCD_Write_Com(0x80 + x); //第一排以0x80起始，以写命令的方式写入，写之前判忙
 	}
 else
 	{
 	LCD_Write_Com(0xC0 + x); //第二排以0xc0起始，以写命令的方式写入，写之前判忙
 	}
 LCD_Write_Data( Data);
 }
/*------------------------------------------------
              初始化函数
------------------------------------------------*/
 void LCD_Init(void)
 {
   LCD_Write_Com(0x38);    /*显示模式设置*/
   DelayMs(5);
   LCD_Write_Com(0x38);
   DelayMs(5);
   LCD_Write_Com(0x38);
   DelayMs(5);
   LCD_Write_Com(0x38);
   LCD_Write_Com(0x08);    /*显示关闭*/
   LCD_Write_Com(0x01);    /*显示清屏*/
   LCD_Write_Com(0x06);    /*显示光标移动设置*/
   DelayMs(5);
   LCD_Write_Com(0x0C);    /*显示开及光标设置*/
   }

/*------------------------------------------------
                    主函数
------------------------------------------------*/
void main(void)
{
LCD_Init(); //对光标设置，以及屏幕清屏
LCD_Clear();//清屏
while (1)
 {
  LCD_Write_Char(7,0,'o');
  LCD_Write_Char(8,0,'k');
  LCD_Write_String(1,1,"hello world");
  while(1);
 }
}

1.语言编写的大致流程为，先确认功能，功能包含显示屏的型号等各类参数，然后再清屏。

2.先判忙，判忙为写入命令，再判断P0.7的数据写入端口是否为1，为1则忙，继续while（1）循环等待，若不忙，则写入命令

3.命令写入后，再写入数据，最后使用while(1)循环，将字符不断投屏。

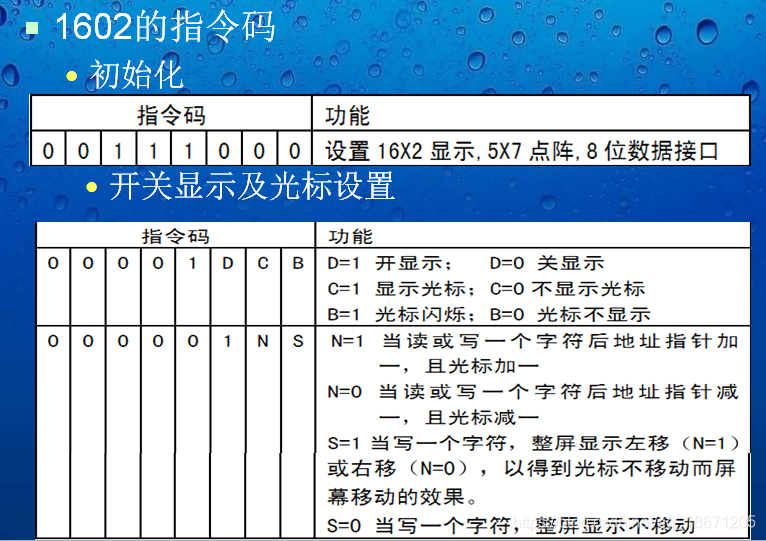

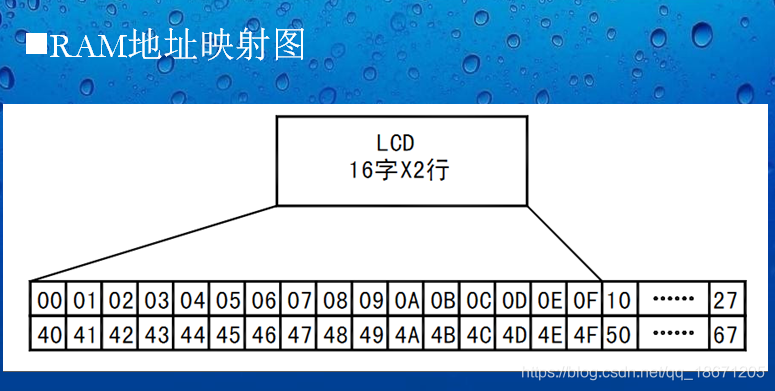

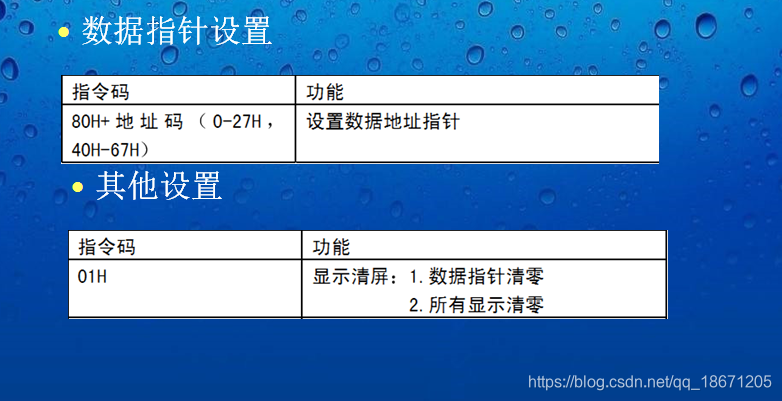

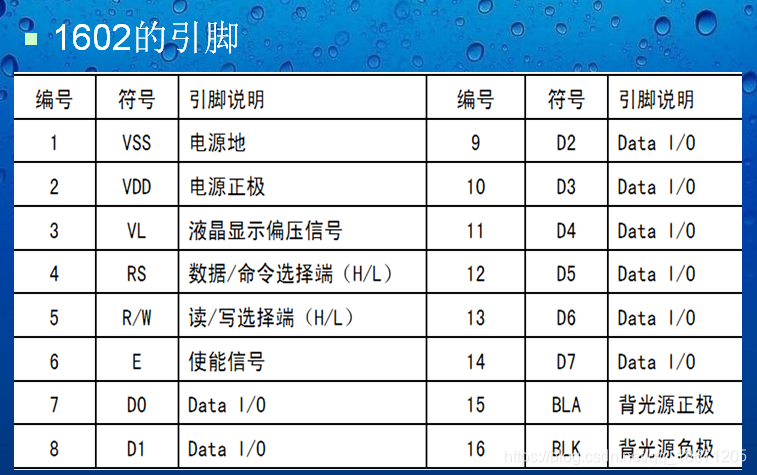

设置参数参考：
