路由器的配置

路由的配置包含以下几点：

一.静态路由的配置

二.默认路由的配置

三.POS接口的配置

四.广域网同步串行接口的配置

五.动态路由协议OSPF的配置

六.动态路由协议RIP的配置

七.路由器上的DHCP配置



具体配置步骤：

一.静态路由的配置

Router(config)# ip route <目的网络地址> <子网掩码> <下一跳路由地址>

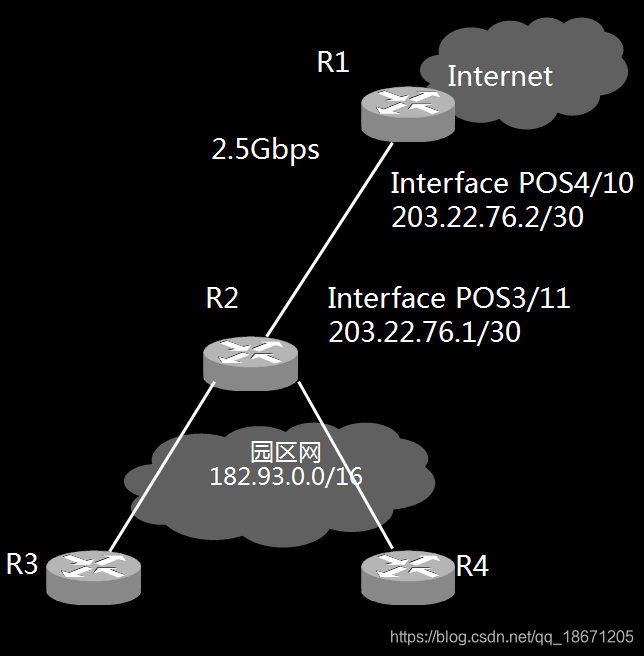

此路由的配置为：R1(config)#ip route 182.93.0.0 255.255.0.0 203.22.76.1

二.默认路由的配置

Router(config)#ip route 0.0.0.0 0.0.0.0 <下一跳路由地址>

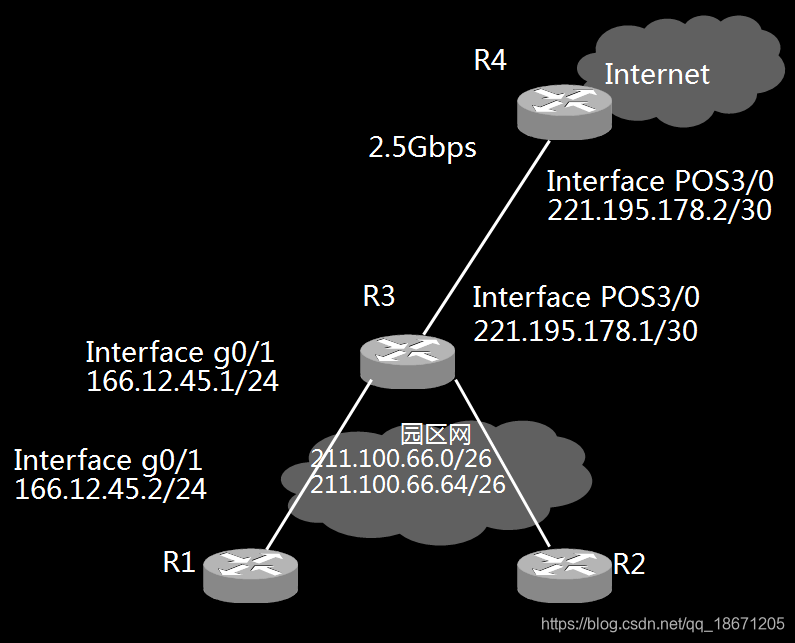

R3(config)#ip route 0.0.0.0 0.0.0.0  221.195.178.2

三.POS接口的配置

Router(config)#interface POS3/0                    //全局模式下配置接口

Router(config-if)#Description TO BEIJING      //描述接口

Router(config-if)#Bandwidth  2500000            //单位bps,即2.5Gbps

Router(config-if)#Ip address 212.213.56.2  255.255.0.0  //配置接口路由的地址及掩码

Router(config-if)#Crc 32                      //可选的校验有Crc16与Crc32

Router(config-if)#Pos framing sonet    //可选的帧格式有sonet和sdh，当s1s0=0时为sonet，当s1s0=2时为sdh

Router(config-if)#No ip directed-broadcast

Router(config-if)#Pos flag s1s0 0        //与上面的Pos framing sonet 封装有关

mark:s1s0=00 (二进制的00转换成十进制为0,为sonet帧格式）s1s0=10(为十进制的2，为sdh帧格式)

四.广域网同步串行接口配置

Router(config)#interface s1/1

Router(config-if)#Description TO BEIJING

Router(config-if)#Bandwidth 250000

Router(config-if)#Ip address 212.213.56.2 255.255.0.0

Router(config-if)#Encapsulation HDLC       //封装格式有HDLC与PPP格式，HDLC为高级数据链路协议，PPP为点到点协议

Router(config-if)#No ip directed-broadcast

Router(config-if)#No ip proxy-arp

Router(config-if)#No shutdown    //开启端口

Router(config-if)#Exit

五.动态路由协议OSPF配置

1.Router-R1(config)#router ospf <process ID> 启用OSPF，并设定进程Process ID

2.在ospf模式定义参与ospf的子网地址

area<区域号>range<子网地址><子网正掩码> 和network<子网地址><wildcard通配符即子网反掩码>area<区域号>

注意：如果区域中的子网是连续的，则可使用这个子网聚合功能，区域边缘路由器可以将所有连续的子网聚合为一条路由信息传播给其他区域，在其他区域内的路由器看到这个区域的路由就只有一条。 注意：同区域在定义参与OSPF的子网地址时也可以子网聚合

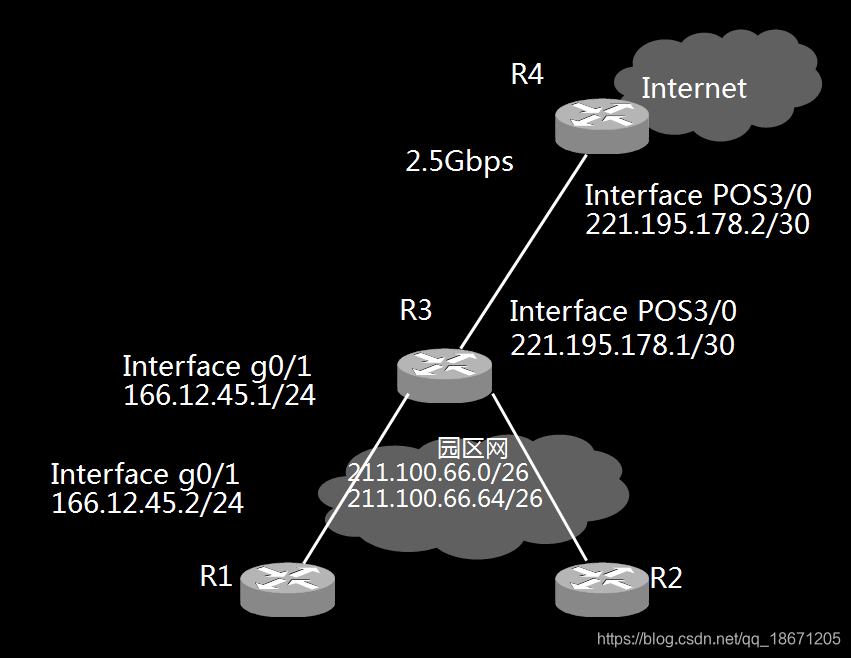

Router-R3(config)#router ospf 65

Router-R3(config-router)#network 211.100.66.0  255.255.255.128 area 0

Router-R3(config-router)#redistribute connected metric-type 1 subnets

Router-R3(config-router)#area 0 range 211.100.66.0 0.0.127

Router-R3(config-router)#exit

Router-R3(config-router)#

六.动态路由协议RIP的配置

Router(config)#router rip             //不用加进程号process ID

Router(config-if)#212.100.66.0

Router(config-if)#212.100.55.0    //不用写掩码

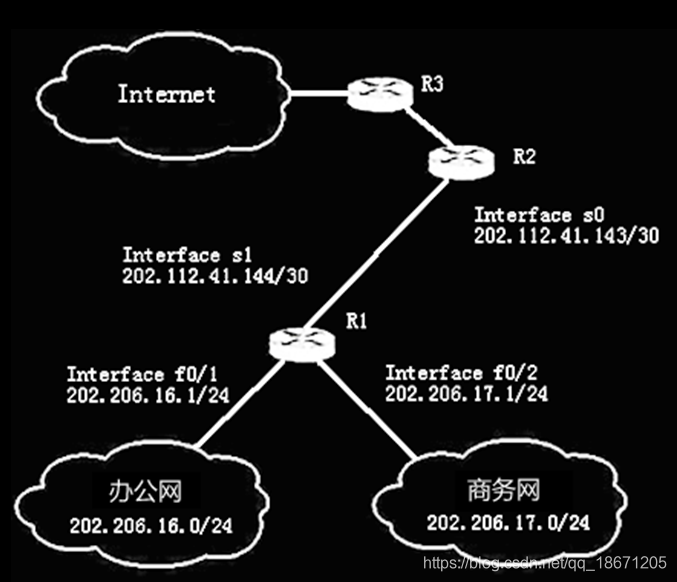

举例：办公网和商务网通过路由器R1、R2、R3与Internet相连，网络连接和IP地址分配如图1所示。要求通过RIP路由协议使办公网和商务网之间能够互相通信，并正常访问Internet。

R1(config)#interface s1

R1(config-if)#Ip address 202.112.41.144 255.255.255.252

R1(config-if)#Bandwidth 2048       //单位bps2.048Mbps

R1(config-if)#encapsulation PPP

R1(config-if)#No shutdown

R1(config-if)#exit

R1(config-if)#Ip route 0.0.0.0 0.0.0.0  202.112.41.143

R1(config-if)#router rip

R1(config-router)#network 202.206.16.0

R1(config-router)#network 202.206.17.0

R1(config-router)#end

R1#write

R1#

Router > enable

Router#

Router#configure terminal

Router(config)#

Router(config)#hostname R1

R1(config)# interface f0/1

R1(config-if)#Ip address 202.206.16.1 255.255.255.0

R1(config-if)#no shutdown

R1(config)#interface f0/2

R1(config-if)#ip address 202.206.17.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config-if)#

七.路由器上的DHCP配置

Router(router)#ip dhcp pool ttt                                                            //配置dhcp地址池名称ttt

Router(dhcp-config)#network 201.23.98.0  255.255.255.0                 //或者写成201.23.98.0/24

Router(config)#ip dhcp excluded-adress 201.23.98.2 201.23.98.10  //排除的地址2到10之间9个地址，地址与地址间不用 "  - "

Router(dhcp-config)#default router 201.23.98.1

Router(dhcp-config)#domain-name pku.edu.cn

Router(dhcp-config)#dns-server address 212.105.129.27 212.105.129.26

Router(dhcp-confgi)#lease 0 5               //租约的时间格式为 day hours minutes
