GD32实战12__定时器

引子

1.与PWM章节共用代码
2.生活中经常会用到下面几样，

1. 闹钟，到时间了给出提醒
2. 秒表（计时器），统计做一件事花费的时间

原理

如上图，定时器需要一个时钟输入，在每个时钟触发时，做如下操作

1. 计数器做增加或减少的操作
2. 跟目标值做比较，达到目标则触发中断，并重新把预置值设置到计数器中

因此，实际配置中需要配置如下几步

1. 时钟源和分频系数等时钟参数
2. 预置值和目标值
3. 计数方式，增长和减少
4. 循环方式，单次还是循环触发

配置举例

功能设计

​ 使用定时器2，控制LED灯每隔1秒亮一次。

定时器配置

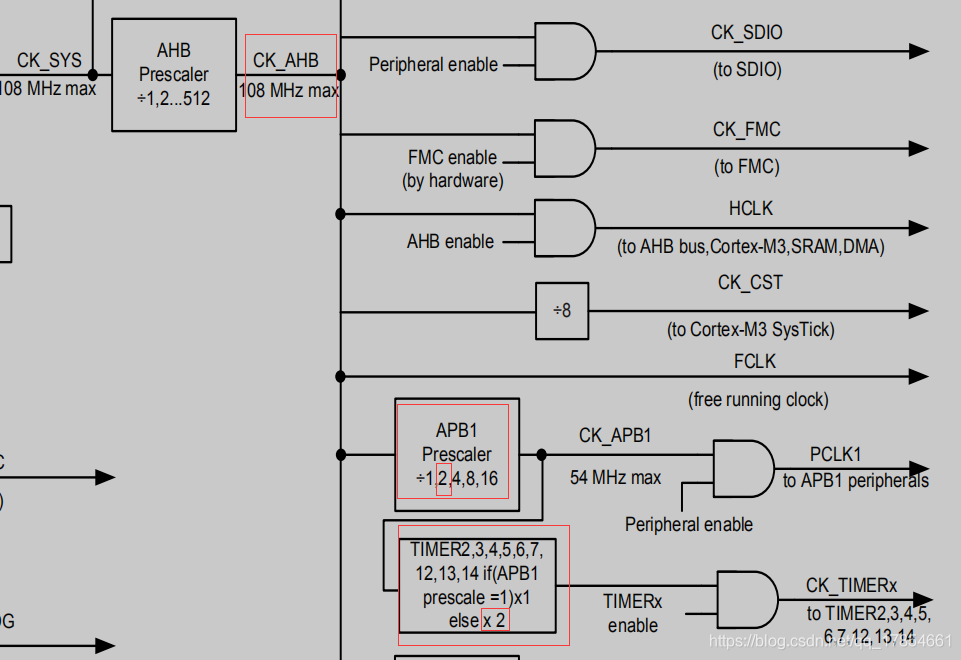

1. 配置分频，如图，定时器2的时钟来自AHB2(108M)–/2–>APB1(54M)–*2–>TIMER2(108M)，因此为了实现1s计时，此处配成108MHz/108100=10KHz，故Prescaler = 10800-1。

   TIMER_BaseInitParaStructure.TIMER_Prescaler = 10800-1; /* 10KHz */


2. 配置计数方式

   TIMER_BaseInitParaStructure.TIMER_CounterMode = TIMER_COUNTER_UP;


3. 配置预置值，第一步说把时钟配置成10KHz了，在10KHz的频率下，计数10000次，就是1s，故TIMER_Period = 10000-1

   TIMER_BaseInitParaStructure.TIMER_Period =<
