Tightly Coupled LiDAR Inertial Odometry and Mapping源码解析(二)

3. Joint optimization

在上一个博客中,我们分别介绍了IMU预积分,LiDAR Relative Measurements,接下来就是非常重要优化环节了,优化过后才可以获得里程计计算结果。在这篇论文中,优化的目标函数主要由三部分构成:marginalization factorimu-preintegration,以及LiDAR relative measurements,我们首先来看第一个marginalization factor

3.1 Marginalization

3.1.1 什么是Marginalization

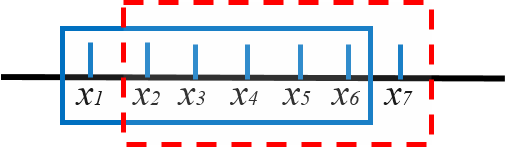

在上一博客中,我们已经知道该篇论文中引入了一个滑窗(Sliding Window),来限制待优化的状态向量数量。如下图所示,我们考虑这样一种情景,假设当前时刻窗口内的优化变量为 x 1 , x 2 , . . . , x 6 x_1,x_2,...,x_6 x1,x2,...,x6,且已经对里程计中的目标函数完成了优化,也就是相当于拟合出来了一个概率分布 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6),即多维高斯分布对应的均值 μ \mu μ和协方差矩阵 K K K。此时在下一个优化时刻到来之前,我们需要将窗口往后移动一个格子,即开始优化此时窗口内的优化变量 x 2 , x 3 , . . . , x 7 x_2,x_3,...,x_7 x2,x3,...,x7,这种过程会贯穿整个估计过程,直至算法停止运行。那么一个明显的问题是,我们在优化拟合出来 p ( x 2 , x 3 , . . . , x 7 ) p(x_2,x_3,...,x_7) p(x2,x3,...,x7)之前,该怎样处理概率分布 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6)呢?
在这里插入图片描述
为了更形象的说明这个问题,我们来假设这样一种情景。小明开车想从中国科学技术大学到之心城买件衣服,怕迷路,想时刻估计一下自己到哪了,因此搞了个滑窗,利用gps,轮速计来分析自己当前和过往几个时刻自己开车到哪了。通过各种融合算法,发现自己 x 1 , x 2 , . . . , x 6 x_1,x_2,...,x_6 x1,x2,...,x6时的位置分布为 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6)发现自己原来刚出东门。然后接着往前开啊,现在滑窗内的状态就是 x 2 , x 3 , . . . , x 7 x_2,x_3,...,x_7 x2,x3,...,x7了。那么如何估计我 x 2 , x 3 , . . . , x 7 x_2,x_3,...,x_7 x2,x3,...,x7时刻的位置呢?
一种方法就是继续像上一时刻那样用自身的gps和轮速计等融合 p ( x 2 , x 3 , . . . , x 7 ) p(x_2,x_3,...,x_7) p(x2,x3,...,x7),也就是说我才不管你 x 1 , x 2 , x 3 , . . . , x 6 x_1,x_2,x_3,...,x_6 x1,x2,x3,...,x6时在哪,我只关心 p ( x 2 , x 3 , . . . , x 7 ) p(x_2,x_3,...,x_7) p(x2,x3,...,x7),计算完发现我去怎么还在东门附近?不是刚路过了吗?是不是算错了?
这时,聪明的副驾驶提醒你,哎这孩子读书读傻了,笨不笨,明明 ( x 1 , x 2 , . . . , x 6 ) (x_1,x_2,...,x_6) (x1,x2,...,x6)时刻都到 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6)了,你咋还给忘了?你这不是黑瞎子掰玉米掰一个扔一个吗?把 p ( x 2 , . . . , x 6 ) p(x_2,...,x_6) p(x2,...,x6)也就是我们刚刚路过东门这个消息加到你的那个什么融合算法里,再算一算我们现在到哪了?小明这才计算出来原来已经到东门前的十字路口了。

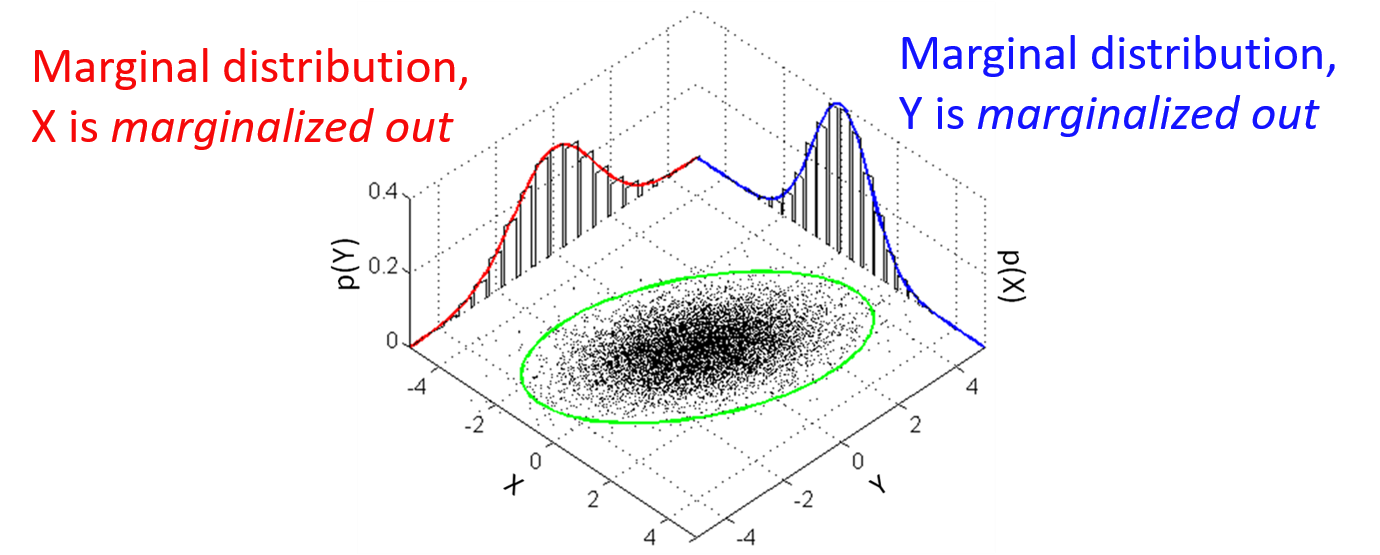

这个例子说明,在更新计算 p ( x 2 , x 3 , . . . , x 7 ) p(x_2,x_3,...,x_7) p(x2,x3,...,x7)时,总共有两种方法,第一种是直接丢掉之前窗口内拟合的分布 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6),重新计算估计 p ( x 2 , x 3 , . . . , x 7 ) p(x_2,x_3,...,x_7) p(x2,x3,...,x7)。但是这种方法有一个比较重要的缺陷就是信息损失,可能 p ( x 2 , x 3 , . . . , x 6 ) p(x_2,x_3,...,x_6) p(x2,x3,...,x6)内的估计非常准确,而你却把这么重要的信息给直接扔了,这不是败家吗你说?第二种方法就是将 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6)中的 p ( x 2 , x 3 , . . . , x 6 ) p(x_2,x_3,...,x_6) p(x2,x3,...,x6)计算出来,并将 p ( x 2 , x 3 , . . . , x 6 ) p(x_2,x_3,...,x_6) p(x2,x3,...,x6)作为先验信息加入到新窗口的估计中。那么问题来了,怎样根据 p ( x 1 , x 2 , . . . , x 6 ) p(x_1,x_2,...,x_6) p(x1,x2,...,x6)计算 p ( x 2 , x 3 , . . . , x 6 ) p(x_2,x_3,...,x_6) p(x2,x3,...,x6)呢?这个过程就叫做Marginalization。下图能比较清晰严谨的说明这个问题,数理基础比较好的话也能想到我们好像学过这个公式: p ( x a ) = ∫ x b p ( x a , x b ) p(x_a)=\int_{x_b}p(x_a,x_b) p(xa)=xbp(xa,xb)。接下来我们从数学的角度严谨的说明一下Marginalization

3.1.2 Basics of Multi-variate Gauss Distribution

如下图所示,假设有一个系统长这个样子,其中 y 2 y_2 y2表示的是室外的温度, y 1 y_1 y1表示的是房间1的温度, y 3 y_3 y3表示的是房间3的温度,且他们之间的函数关系表示为:

{ y 2 = v 2 y 1 = w 1 y 2 + v 1 y 3 = w 3 y 2 + v 3 v i − N ( 0 , σ i 2 ) , 高 斯 噪 声 \begin{cases} y_2=v_2\\ y_1=w_1y_2+v_1\\ y_3=w_3y_2+v_3\\ v_i-N(0,\sigma_i^2),高斯噪声 \end{cases} y2=v2y1=w1y2+v1y3=w3y2+v3viN(0,σi2)
则状态向量 y = [ y 1 , y 2 , y 3 ] T y=[y_1,y_2,y_3]^T y=[y1,y
