S3C6410时钟分析（蜗牛我的原创）

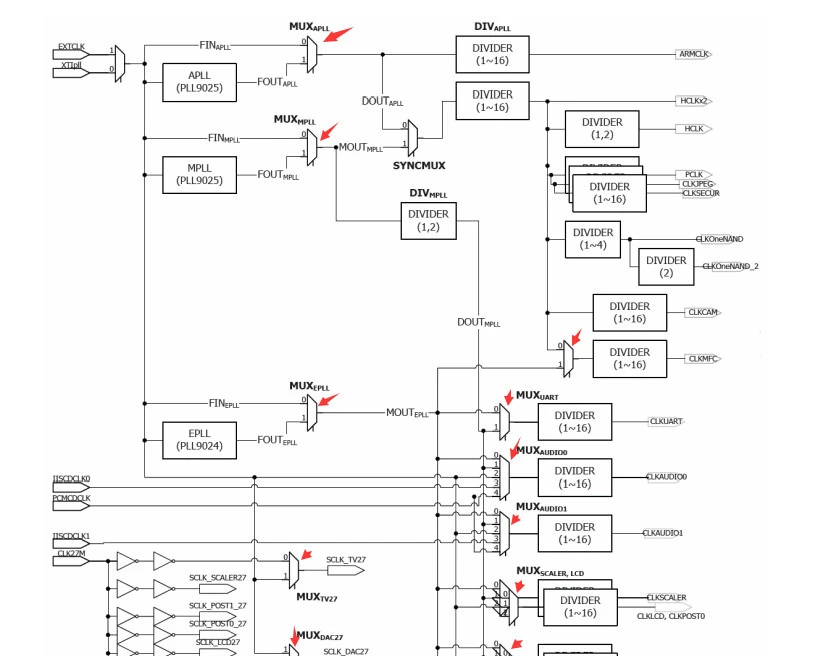

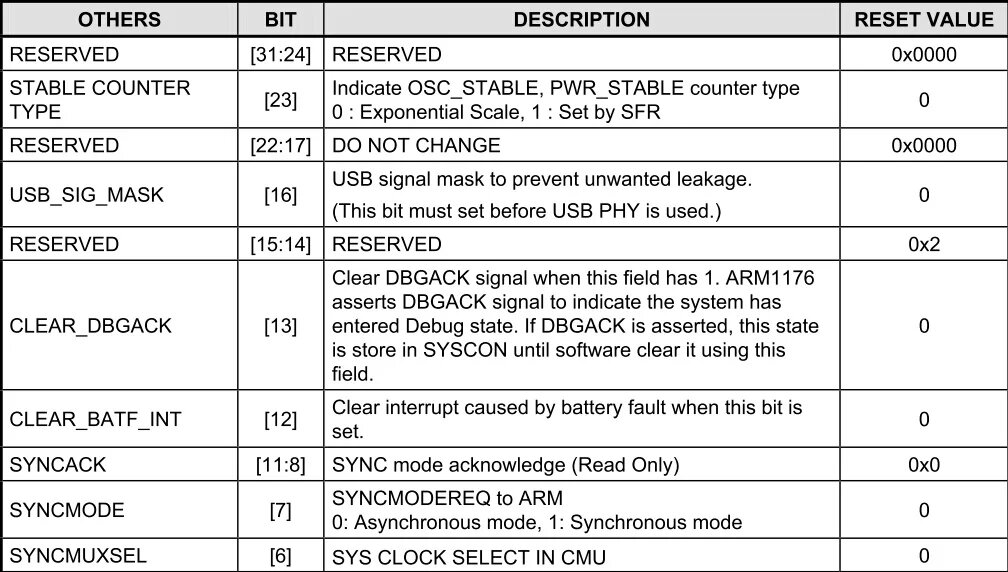

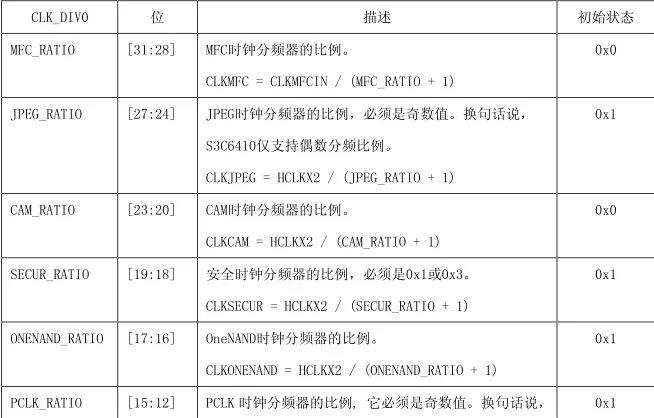

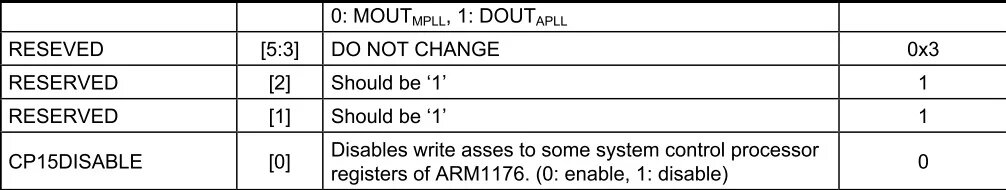

简单分析.S 文件理解开机过程 /***********************************************************************************************************************************************************************/ .globl _start _start: /*硬件相关设置*/     /* Peri port setup */     ldr r0, =0x70000000     orr r0, r0, #0x13     mcr p15,0,r0,c15,c2,4       @ 256M(0x70000000-0x7fffffff)      /*关看门狗*/ ldr r0, =0x7E004000 mov r1, #0 str r1, [r0] 上面这些都是套路，设置硬件告诉CPU  外部RAM在哪，关闭看门狗。  /***********************************************************************************************************************************************************************/ #define OTHERS 0x7e00f900 ldr r0,=OTHERS ldr r1,[r0] bic r1,r1, #0xc0     str r1,[r0] loop1:    ldr r0,=OTHERS ldr r1,[r0] and r1,r1,#0xf00      cmp  r1,#0 bne  loop1   0: Asynchronous mode,  MPLL作为HCLK  PCLK等的时钟源         1: Synchronous mode  APLL作为HCLK  PCLK等的时钟源 /***********************************************************************************************************************************************************************/ #define ARM_RATIO 0   #define HCLKX2_RATIO  1     #define HCLK_RATIO    1      #define PCLK_RATIO    3      #define MPLL_RATIO    0      ldr  r0,=0x7E00F020    ldr  r1,=(ARM_RATIO)|(MPLL_RATIO<<4)|(HCLK_RATIO<<8)|(HCLKX2_RATIO<<9)|(PCLK_RATIO<<12) str  r1,[r0] CLK_DIV0      0x7E00_F020      读/写    选择时钟分频器的比例。         上面这些是设置 选择时钟分频器的比例 ，就是时钟框图中右面那些DIVDE /***********************************************************************************************************************************************************************/ /*设置ARMCLK*/ ldr r0, =0x7E00F00C  /*FOUT_APLL = 533 APLL_EN = 1<<31, MDIV = 266<<16, PDIV = 3<<8, SDIV = 1*/ ldr r1, =0x810a0301 str r1, [r0] #define MPLL_CON_VAL ((1<<31)|(266<<16)|(3<<8)|(1)) ldr  r0,=0x7E00F010 ldr  r1,=MPLL_CON_VAL str  r1,[r0]     上面这些是设置MPLL  和APLL 的倍频，就是把12M晶振提供的时钟进行倍频，经过后期分频提供给片上系统 /***********************************************************************************************************************************************************************/   ldr  r0,=0x7E00F01C ldr  r1,=0x03 str  r1,[r0]   时钟发生器框图中说有选择门都是由这个寄存器控制的   CLK_SRC  0x7E00_F01C    上面是时钟选择，框图上绝大多数的选择门都是通过这个寄存器控制的 /***********************************************************************************************************************************************************************/ ldr sp, =8*1024 bl main halt: b halt 程序结束。
