硬件介绍之NT35510(80系列并口使用)

前言

本文介绍的NT33510是以正点原子出品4.3寸屏(ATK-4.3’ TFTLCD模块 )为基础的。该屏幕的分辨率为800*480，16位真彩显示。
本文重点从以下几个方面介绍该芯片：

1. 管脚
2. 时序
3. 指令

本文主要参考资料：

1. 联咏科技.NT35510 数据手册
2. 正点原子.ATK-4.3’ TFTLCD 模块用户手册_V1.2

管脚

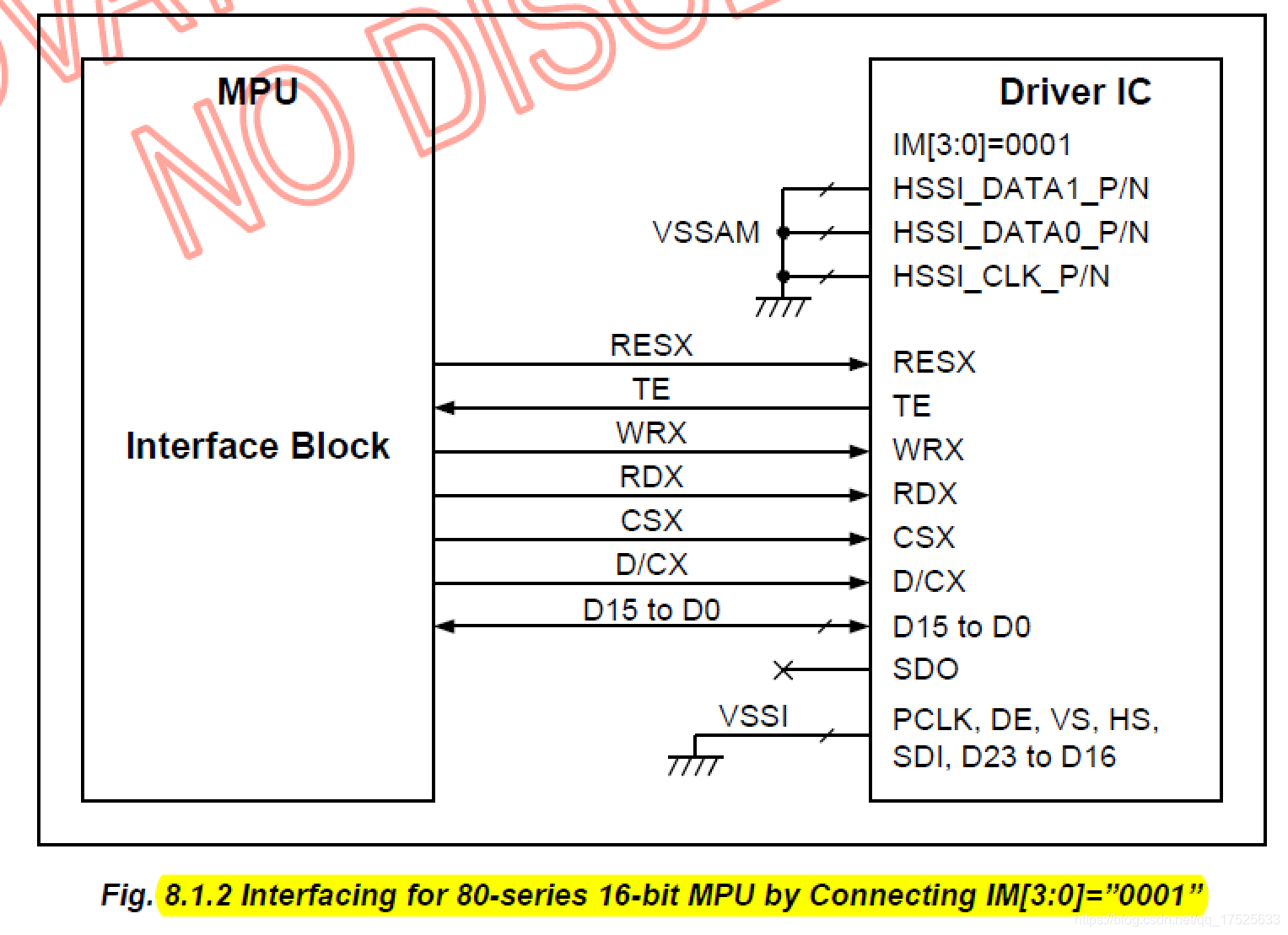

NT33510 自身的管脚很多，而本文只介绍通过8080总线驱动方式相关的管脚。官方推荐与MCU的连接方式如下图：

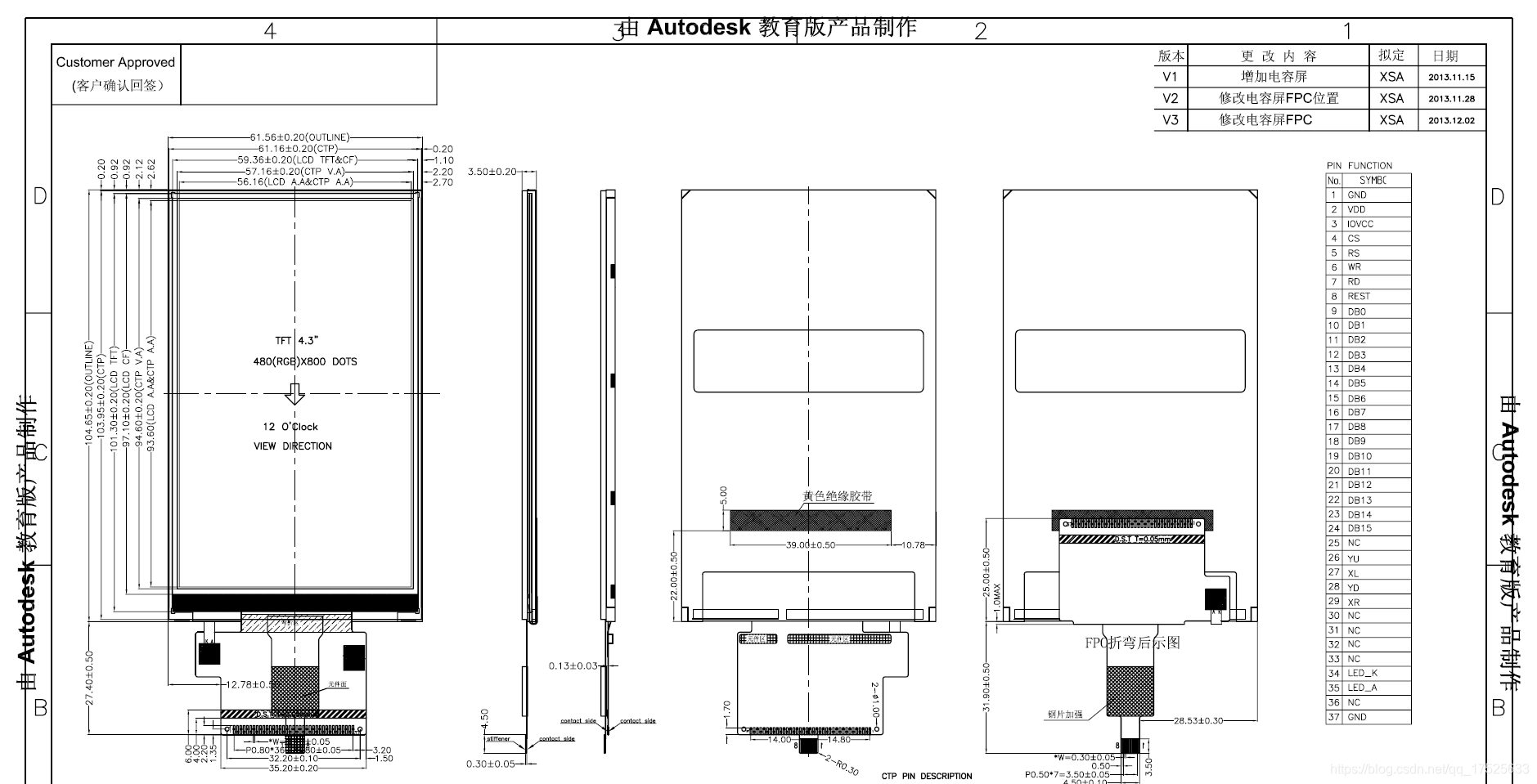

而在正点原子推出的集成显示模块中，已经对管脚进行了预处理。所以，显示屏裸板管脚如下图所示：

其将所有需要引出的管脚做成37pin的排线，具体的定义如图片右侧所示。

下面重点介绍与总线连接相关的引脚：

名称	I/O	描述
CSX	I	片选信号，低电平有效
WRX	I	写入锁存信号
RDX	I	读取锁存信号
D/CX	I	指令/数据锁存信号
D[15:0]	I/O	数据中心

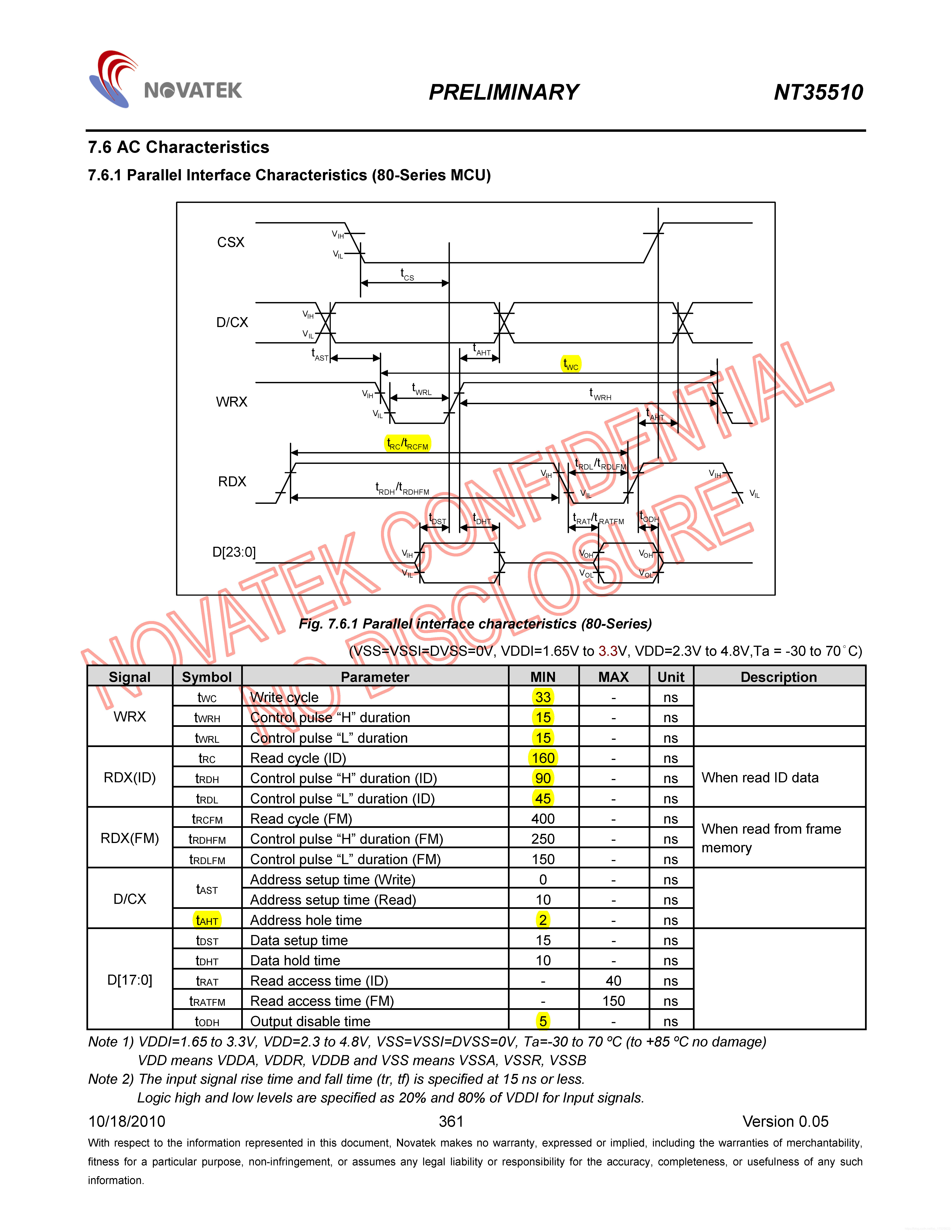

时序

在使用FMC中，能够控制的时序时间只有前6项。所以，重点需要关注前6项。

指令

NT35510的指令系统比较复杂，这里只介绍常用的几个：

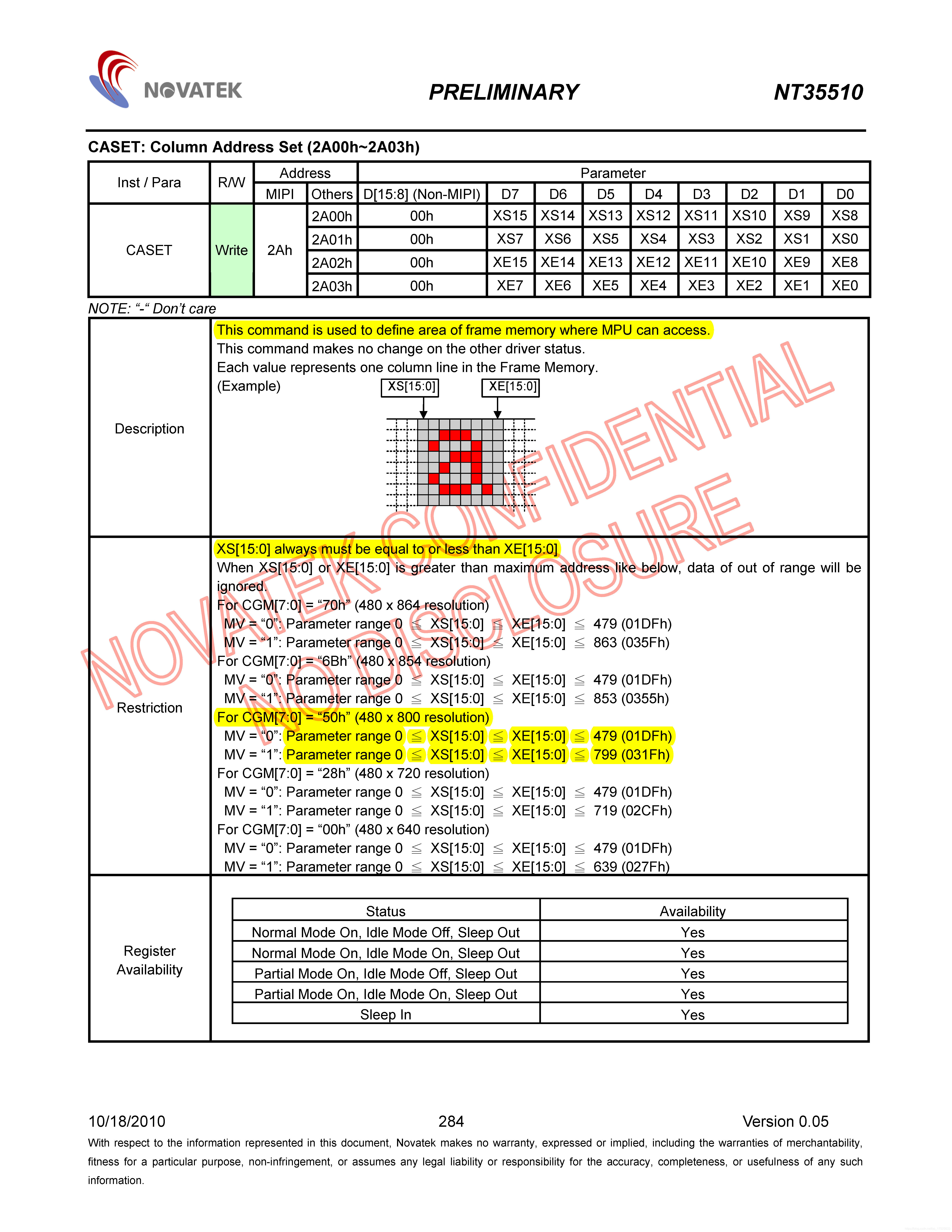

CASET(列设置)

该指令指定数据在屏幕上列的写入区域，具体使用方法如下：

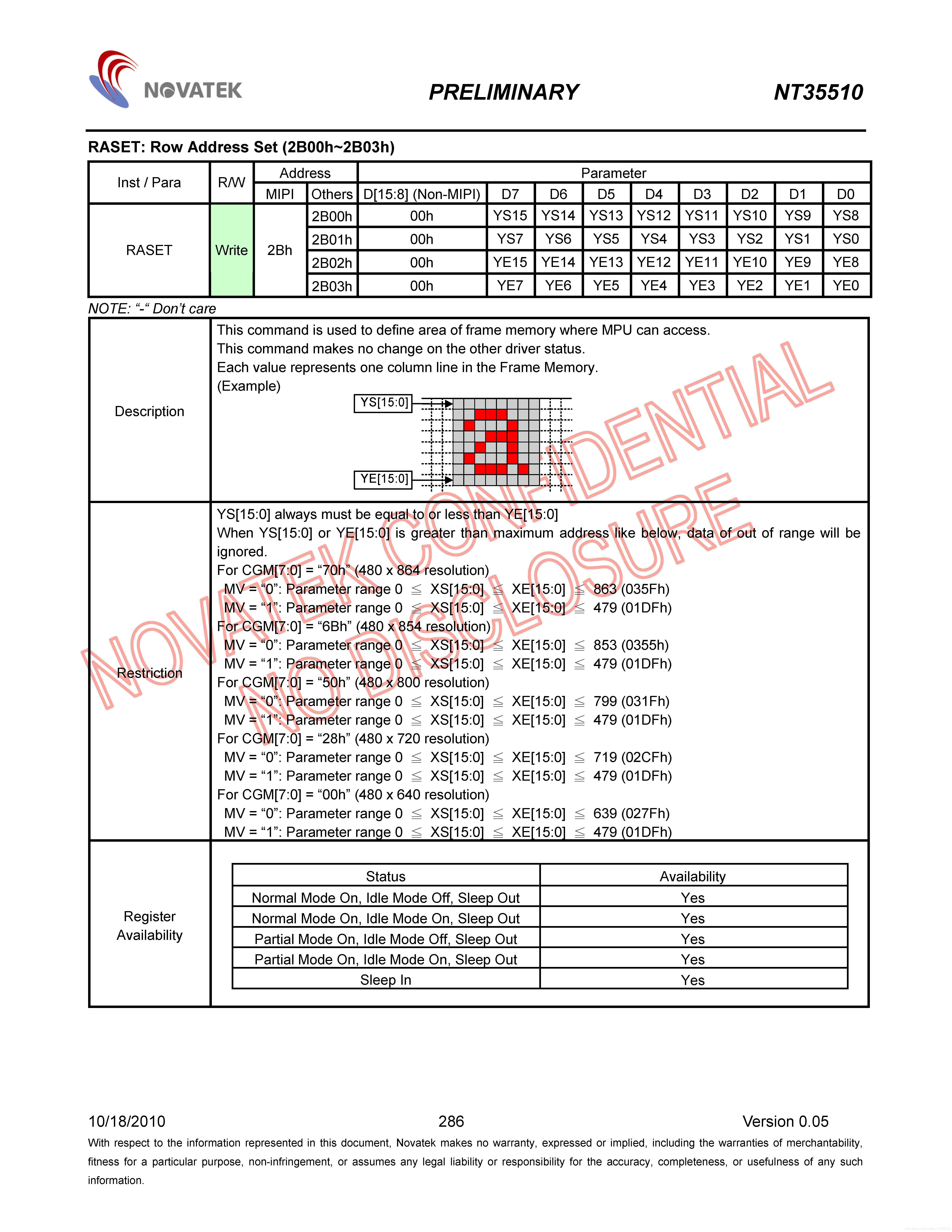

RASET(行设置)

该指令指定数据在屏幕上行的写入区域，具体使用方法如下：

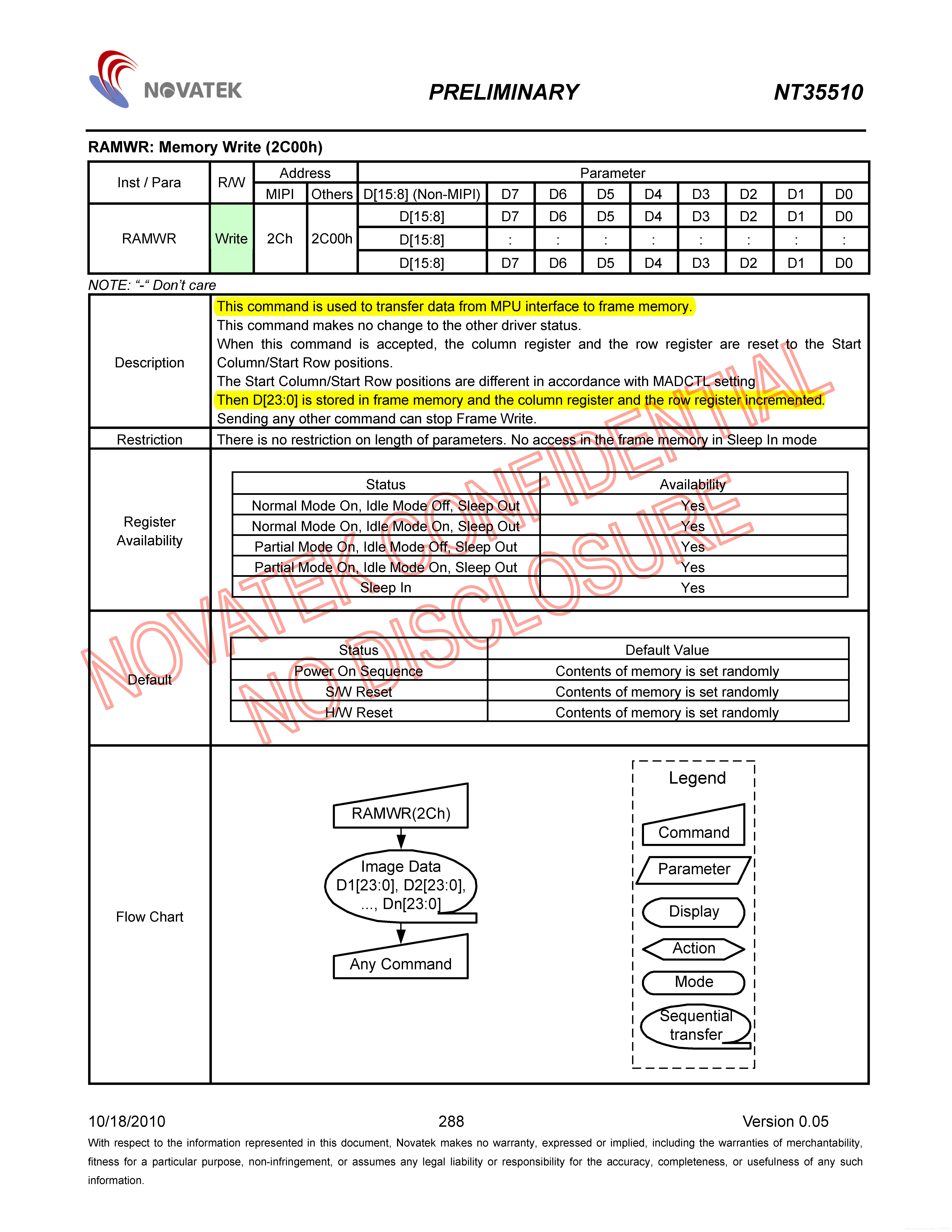

RAMWR(写入字符)

通过该指令写入屏幕的像素点。

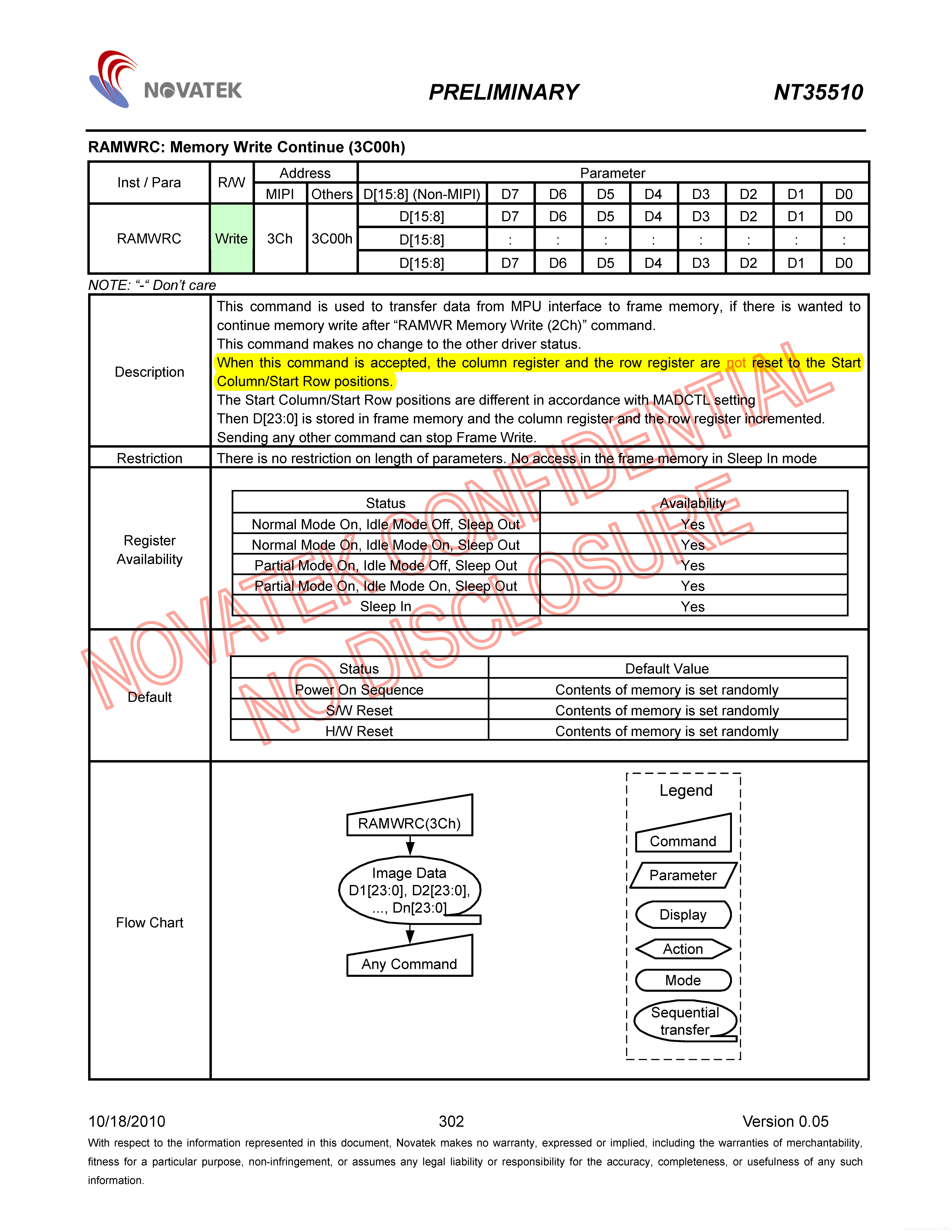

RAMWRC(继续写入)

该指令和上一个指令功能基本一致。使用本指令为继续上一次写入点继续写入，不会重置写入的位置。

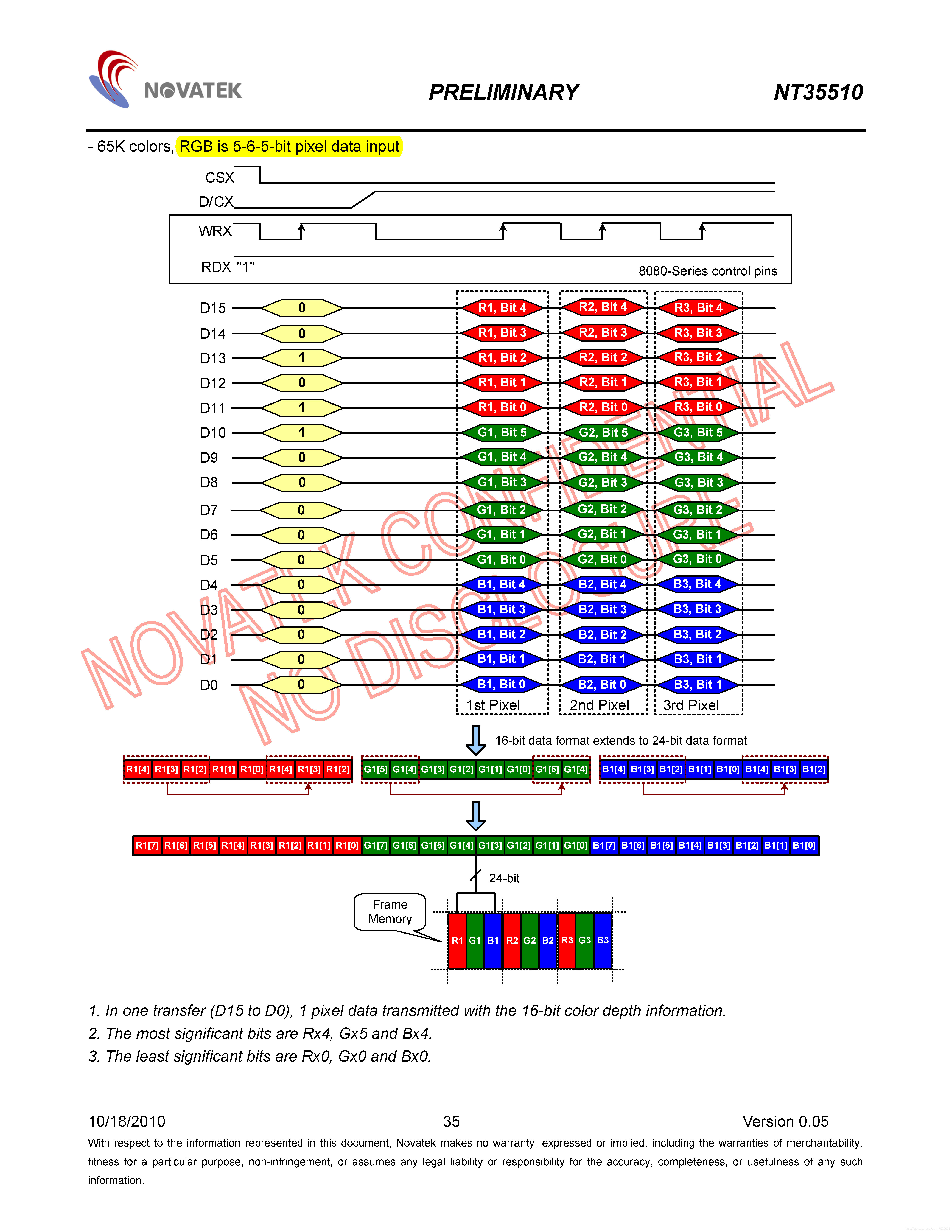

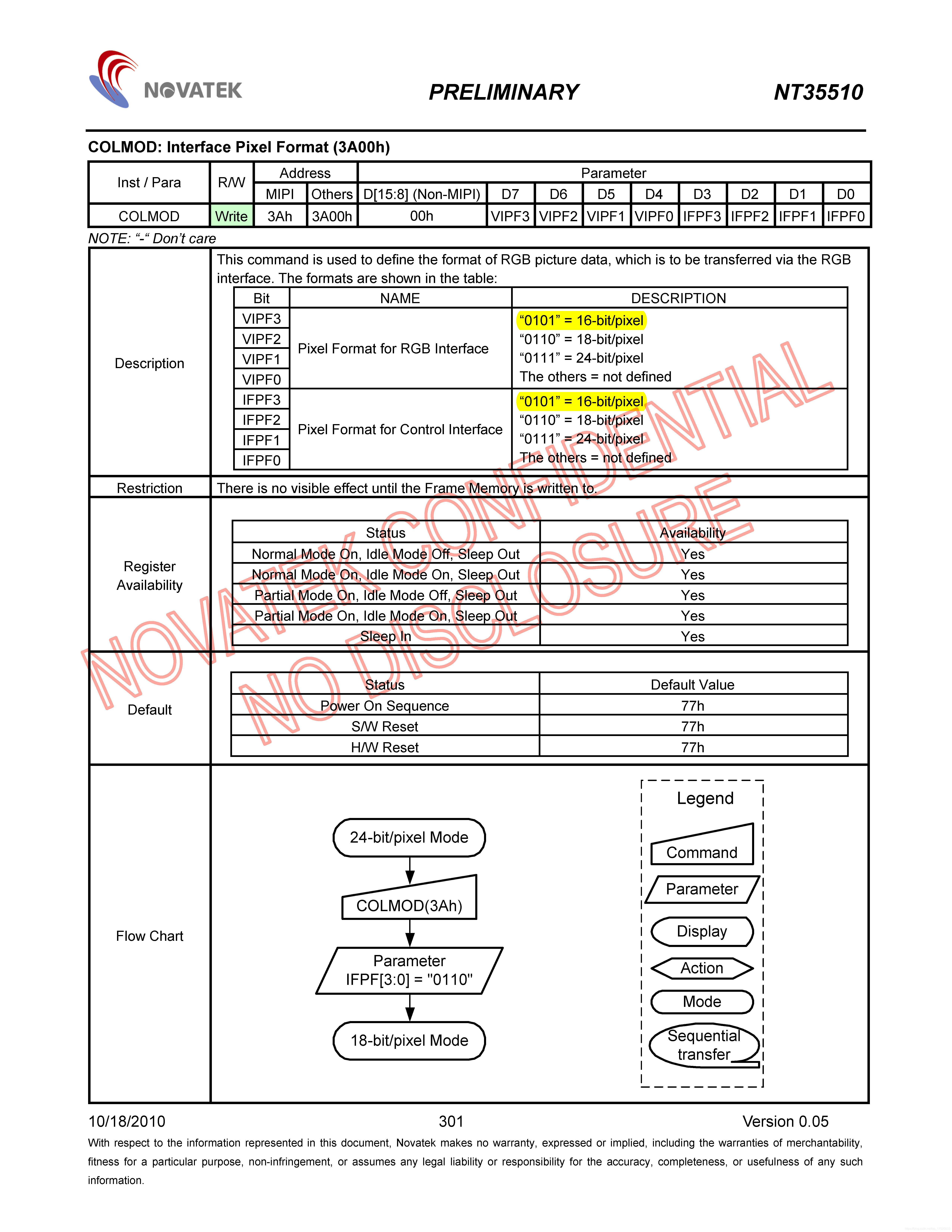

COLMOD(像素格式)

该指令用于控制每个像素点的颜色位数，此处为了响应速度和程序的方便，一般设置为16位颜色。

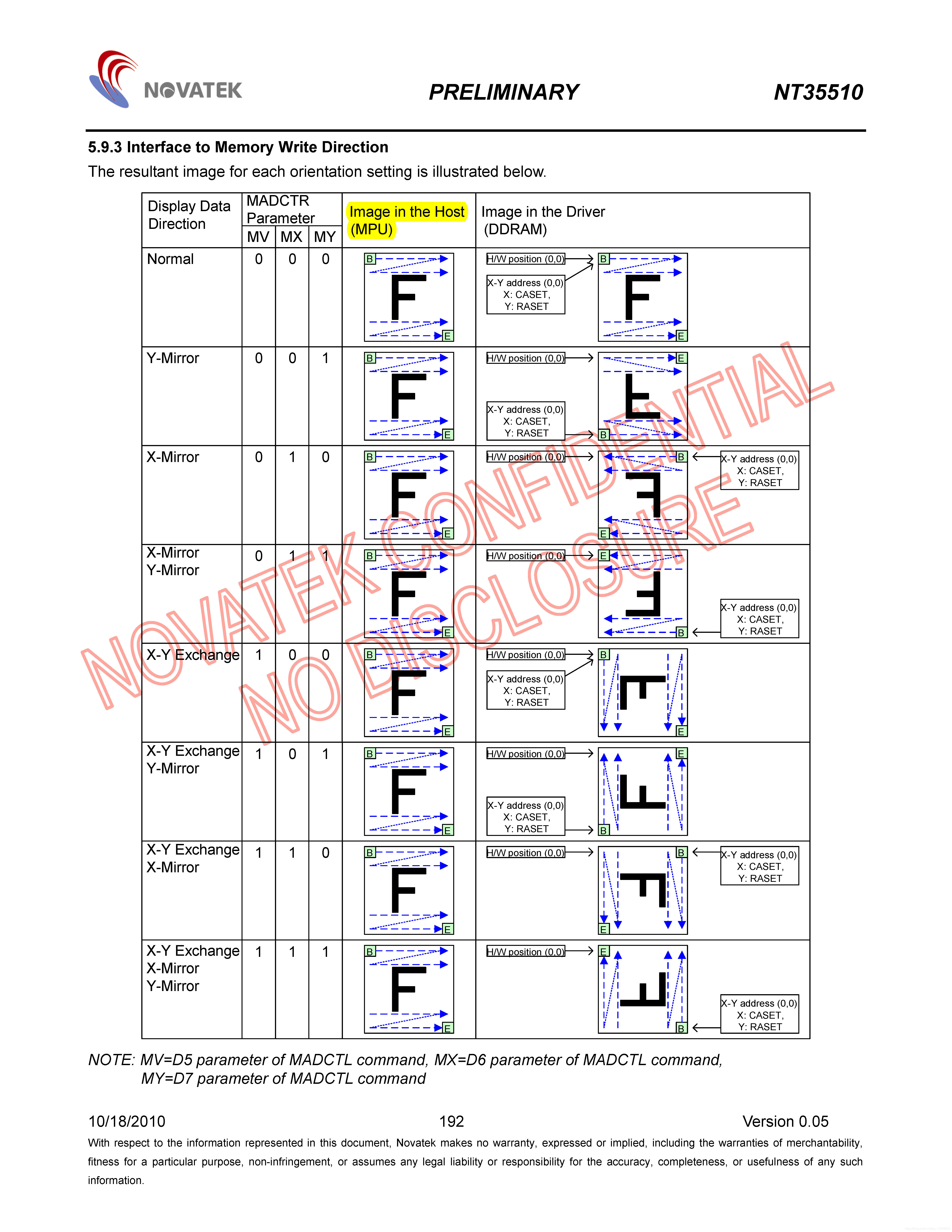

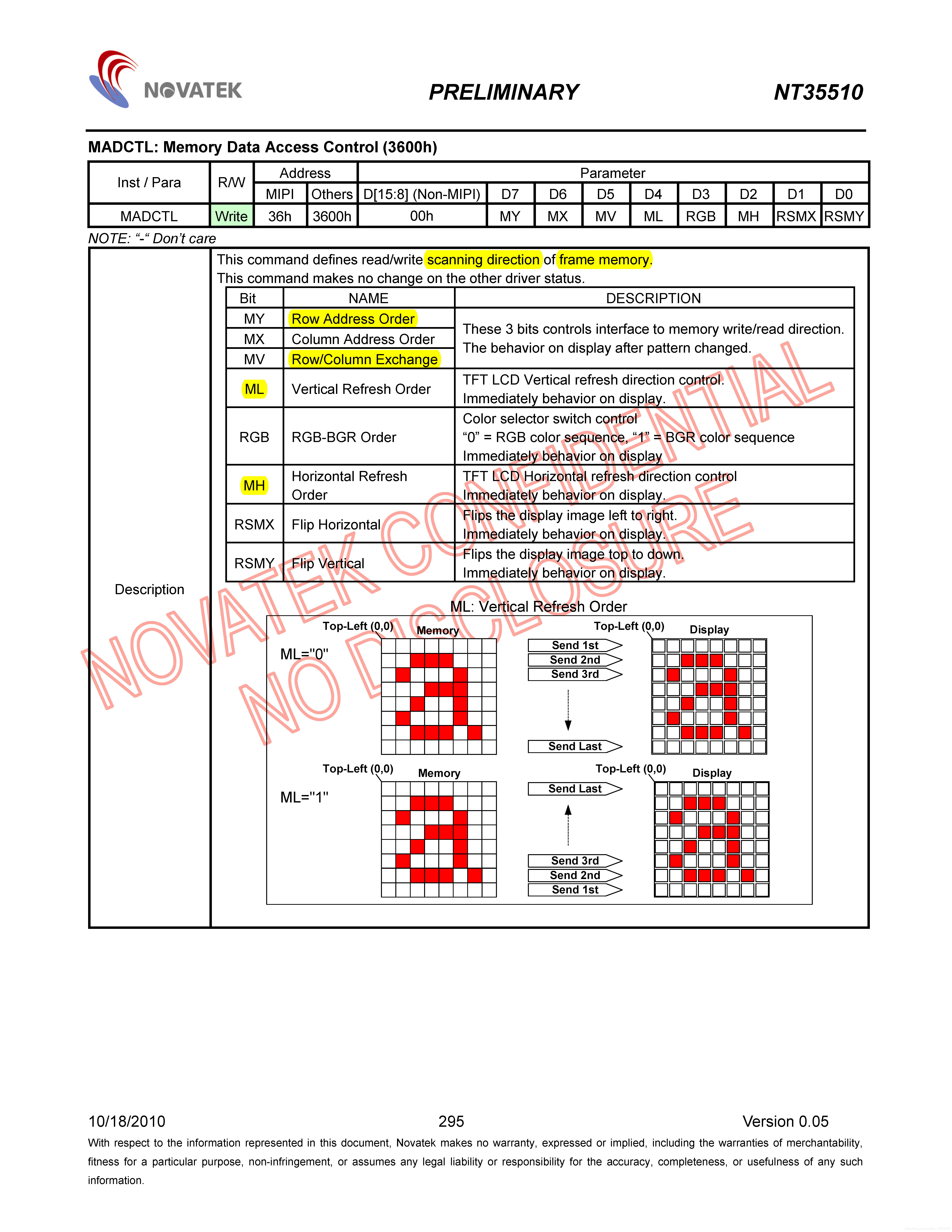

MADCTL(数据写入控制)

该指令用于控制写入的数据的方向，顺序等。

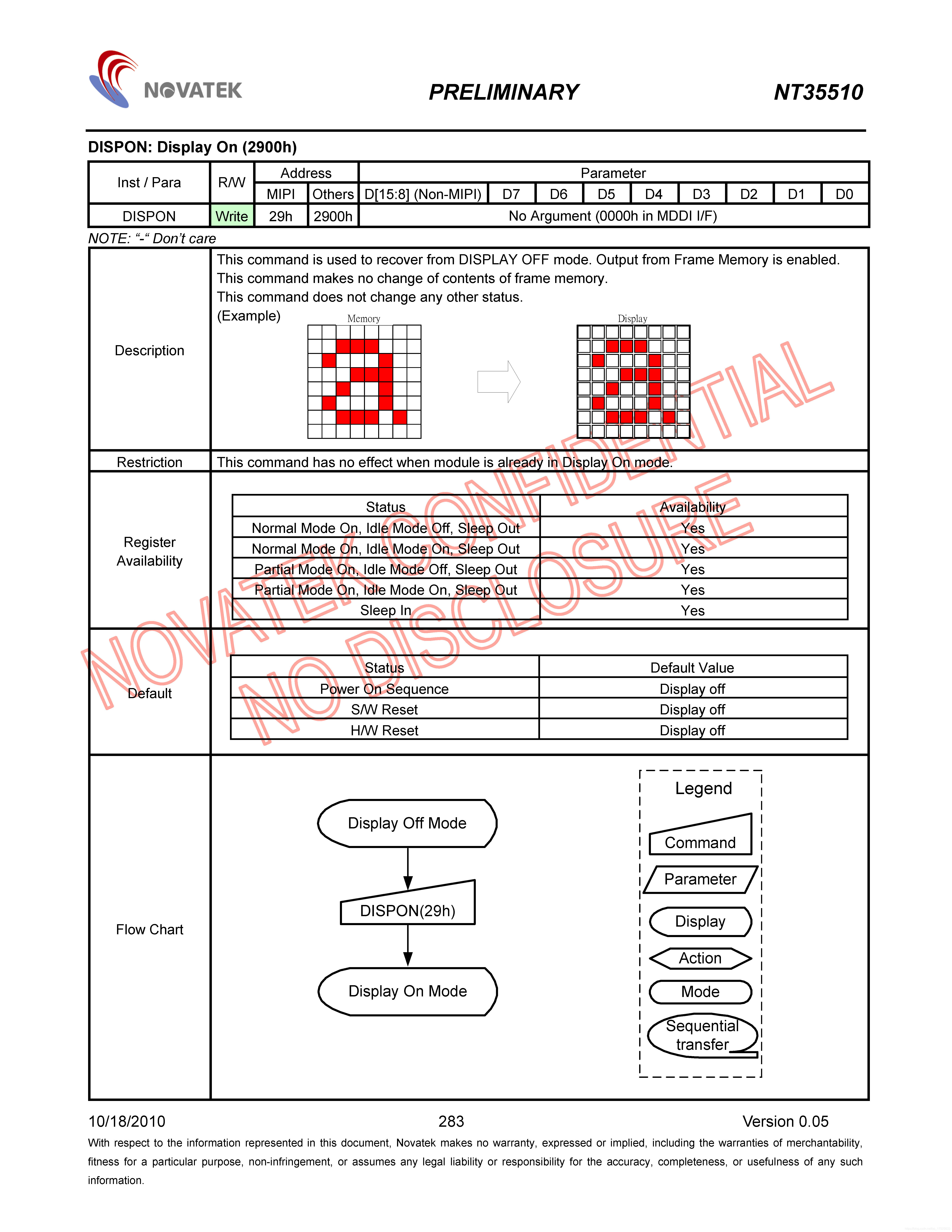

DISPON(开始显示)

在程序初始化中会用到。

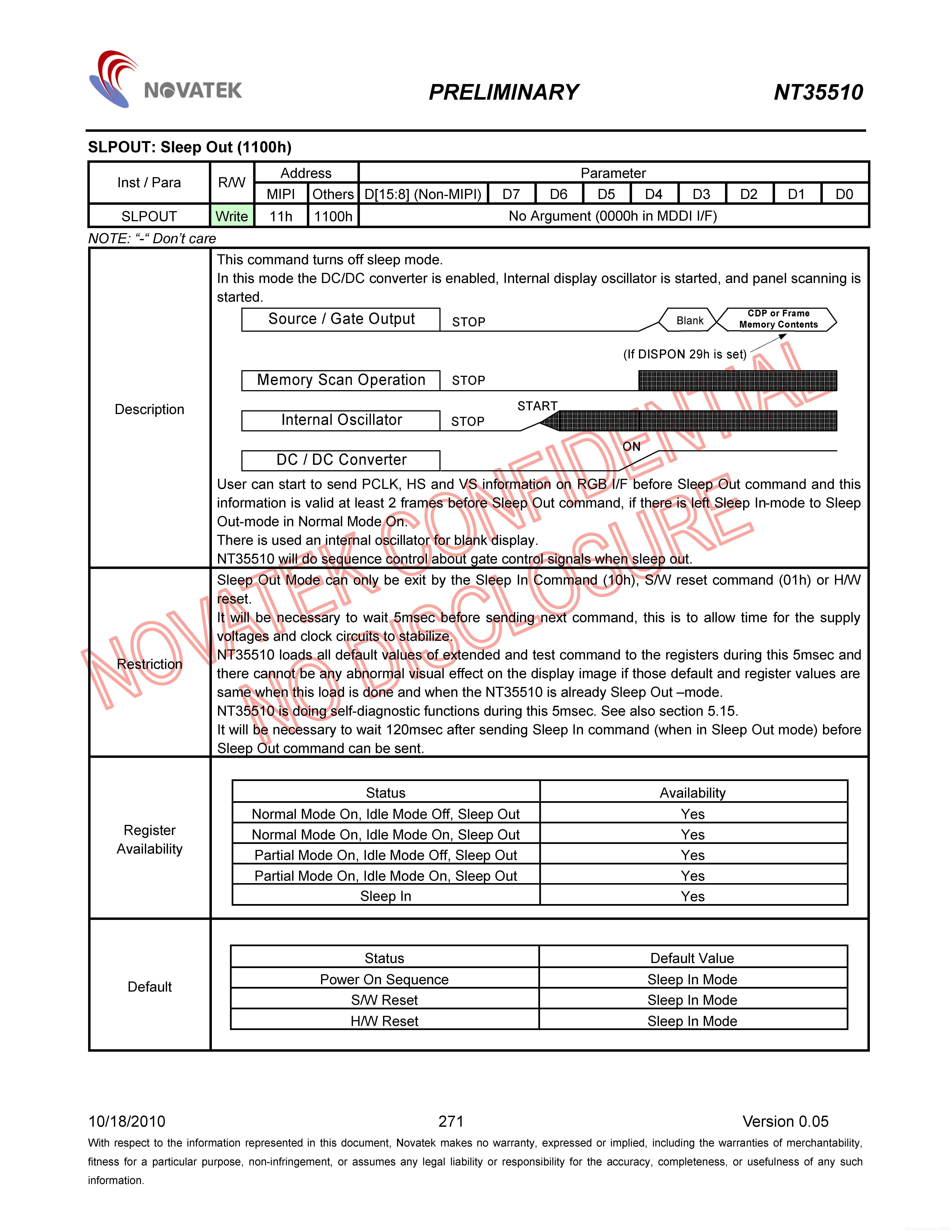

SLPOUT(休眠结束)

该指令用于跳出休眠模式。

流程

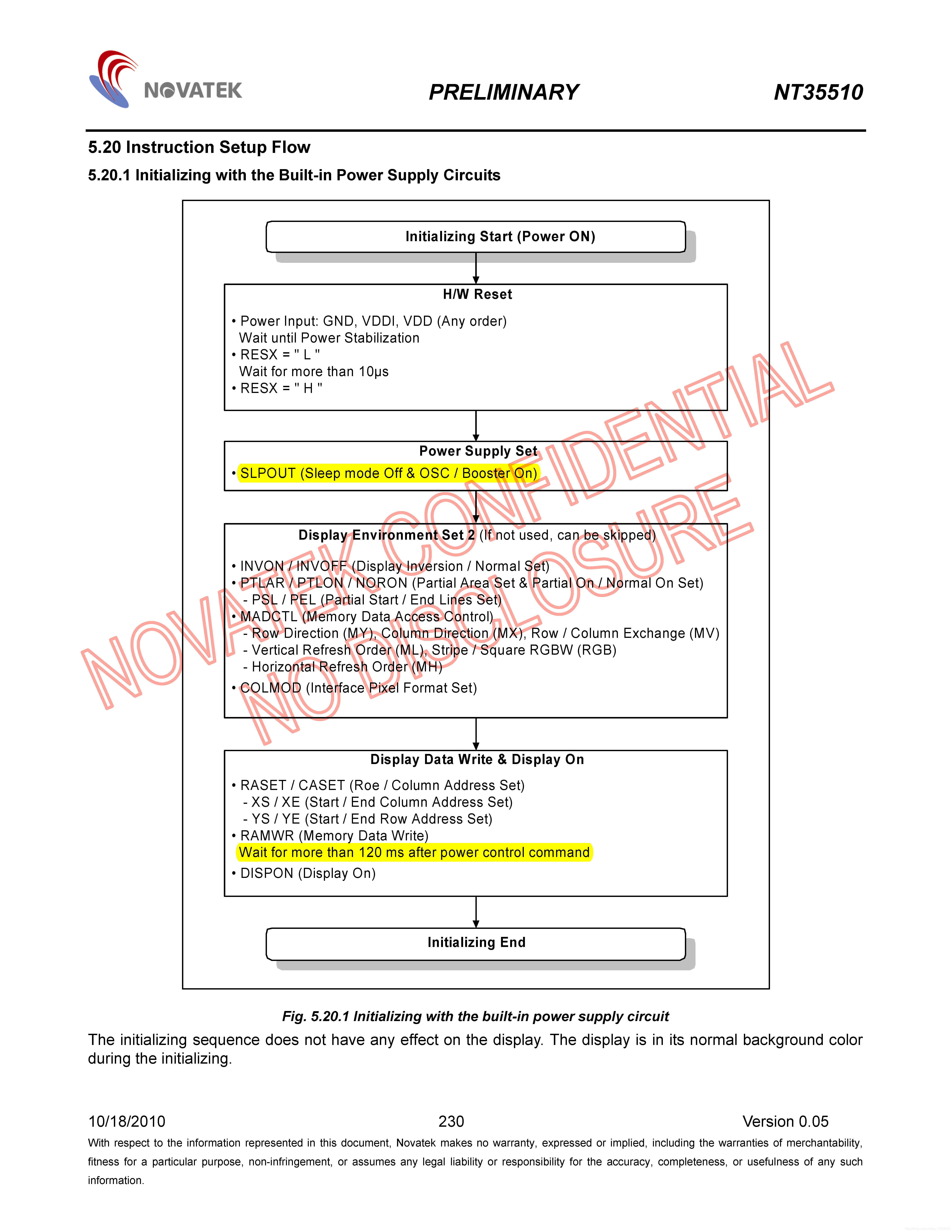

初始化流程

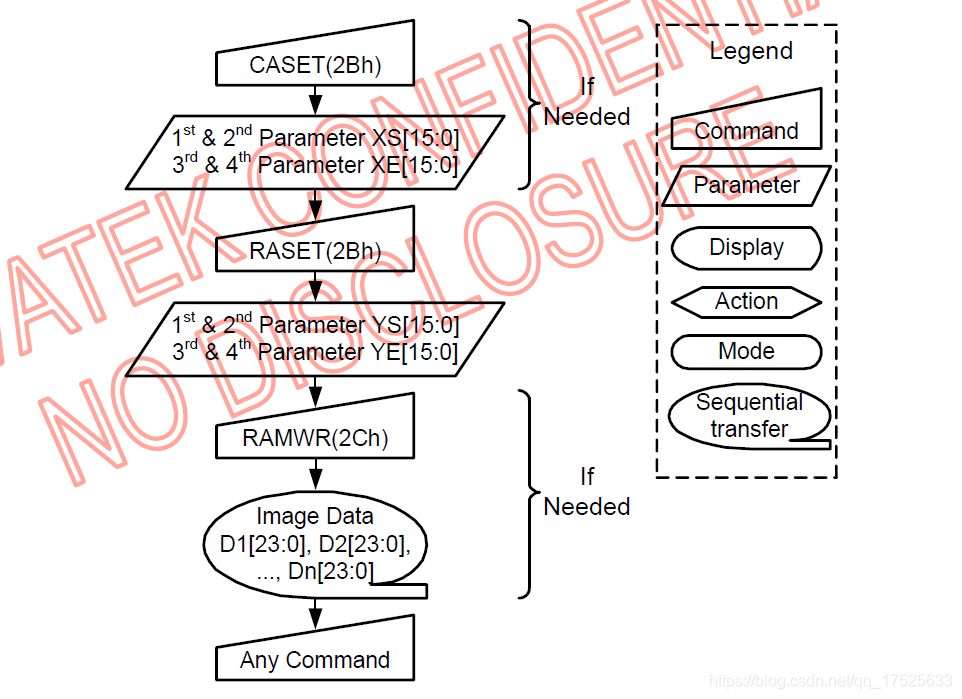

写入数据流程

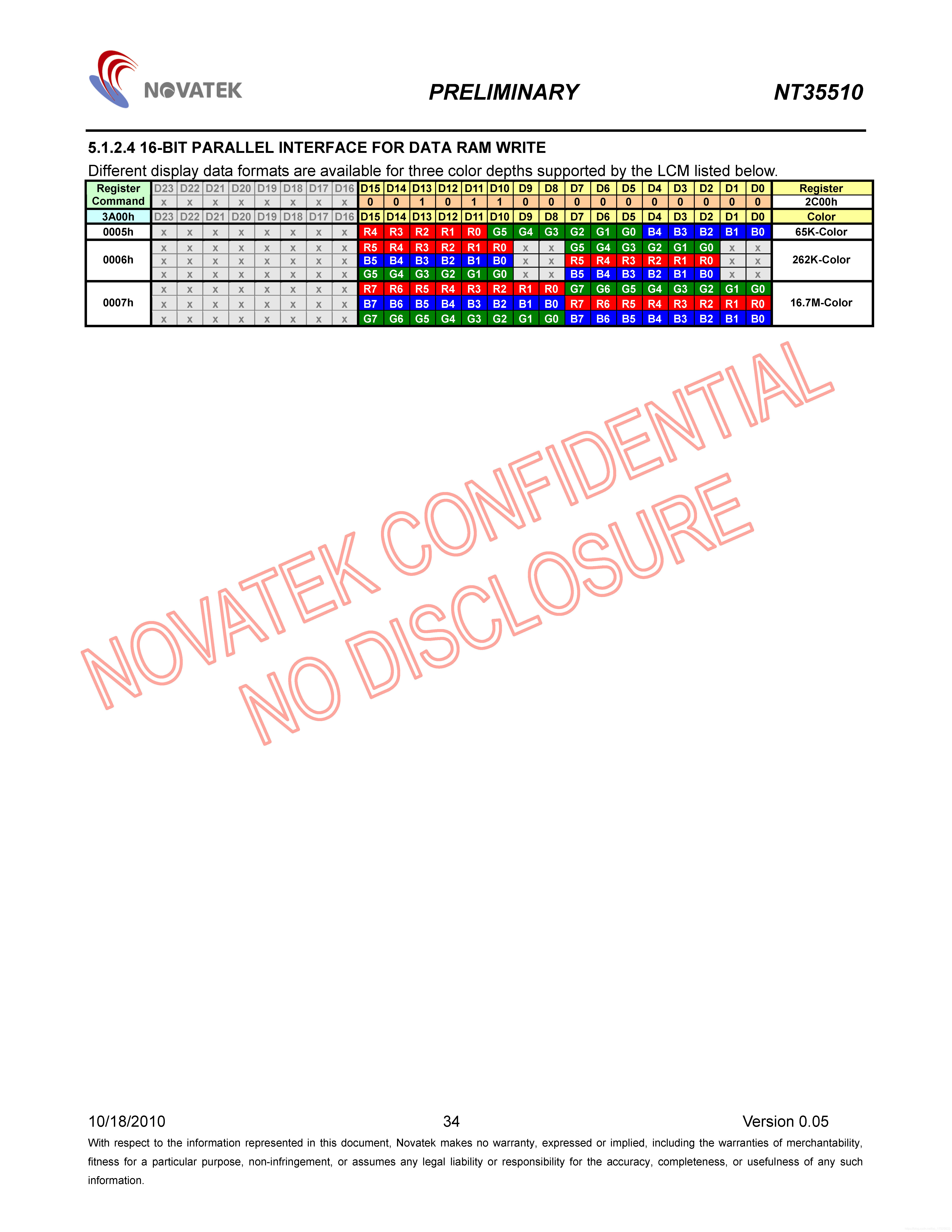

写入像素点

通过3A指令设置颜色的格式，该步骤可以在初始化中完成。

写入具体一个像素点方法：

• 写入指令3A
• 写入具体像素点的颜色。


像素点映射
