F28335第五篇——EALLOW和EDIS

在DSP中，为了防止重要寄存器被误写入，设置EALLOW保护。EALLOW 和 EDIS 配套使用，分表表示写入申请(Edit allow)和禁止写入(Edit disable)。举例：

   EALLOW;	// This is needed to write to EALLOW protected registers
   PieVectTable.WAKEINT = &wakeint_isr;
   EDIS;   // This is needed to disable write to EALLOW protected registers

这是将中断服务程序地址写入到中断向量表中。由于中断向量表受到了保护，所以，在写入之前需要进行写入申请，写完之后要禁止写入，保护寄存器。
EALLOW保护主要是针对DSP存储空间外设帧(Peripheral Frame)而言的。关于外设帧的更多信息，可以参考博客(F28335第四篇——存储器及CMD文件)。外设帧又简称PF。在DSP中，外设帧总共分成四个区域，为PF0-PF3。其中，PF1-PF3中所有寄存器都受到EALLOW保护，而在PF0中有些寄存器是不受EALLOW保护的。换言之，所有不受保护的寄存器都在PF0中，他们分别为：

• ADC寄存器
• XINTF寄存器(存疑。。。)
• 计时器0/1/2
• PIE寄存器

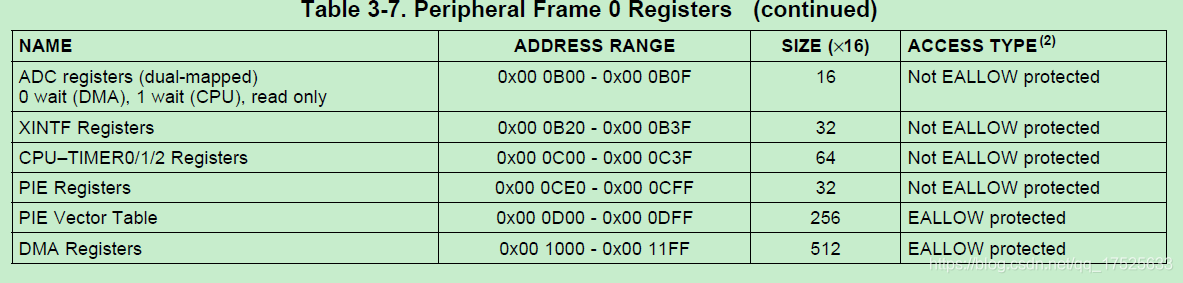

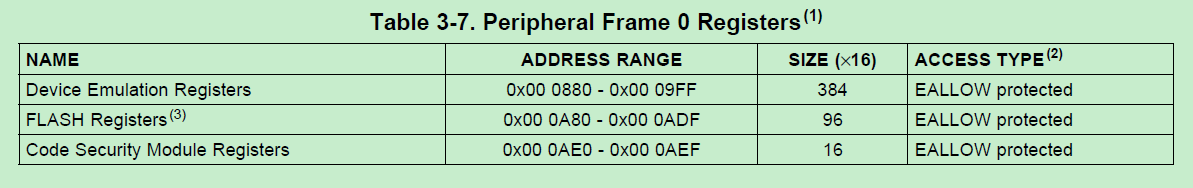

附上TI官方说明：

更新

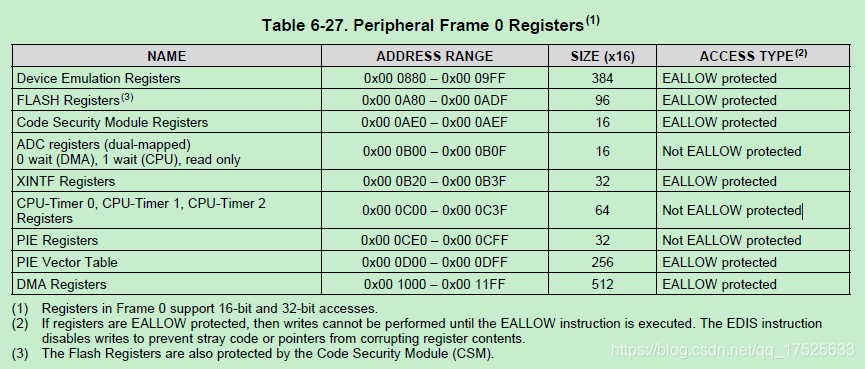

由于上文中引用的TI官方文档比较老旧，所以有些数据并不相同，下面给出最新的官方文档中的说明。
不受保护的寄存器只有三个，如下：

• ADC寄存器
• 计时器0/1/2
• PIE寄存器

更新2

通过阅读官方文档，我发现之前的书本上的说法是错误的。PF1-PF3并非所有寄存器都受到EALLOW保护。总结所有不受保护的寄存器如下：

• PF0
  • ADC寄存器
  • 计时器0/1/2
  • PIE寄存器
• PF1
  • 部分eCAN寄存器
  • eCANB Mailbox RAM
  • eCAP 寄存器
  • GPIO Data 寄存器
• PF2
  • SPI 寄存器
  • SCI 寄存器
  • ADC寄存器
  • 外部中断寄存器
  • I2C寄存器
• PF3
  • McBSP寄存器

EALLOW保护就是禁止CPU对于DSP寄存器的写操作，如下表

EALLOW位	CPU写操作	CPU读操作	JTAG写操作	JTAG读操作
0	禁止	允许	允许	允许
1	允许	允许	允许	允许

使用保护的寄存器包括：

• 器件仿真寄存器
• Flash寄存器
• CSM寄存器
• PIE向量寄存器
• DMA寄存器
• 系统控制寄存器
• GPIO控制寄存器(包括GPIO中断寄存器)
• 部分eCAN寄存器
• Xintf寄存器
• ePWM寄存器

注意：

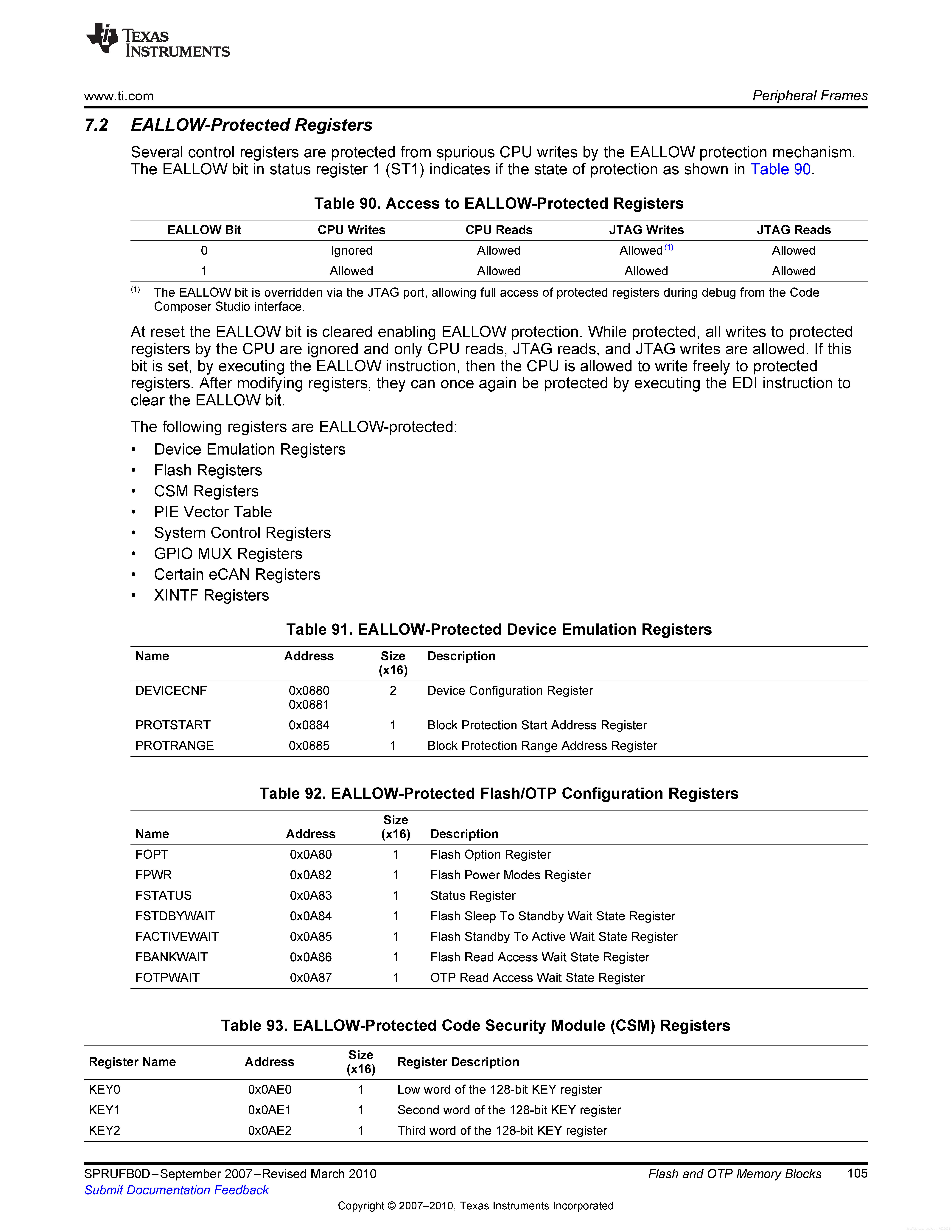

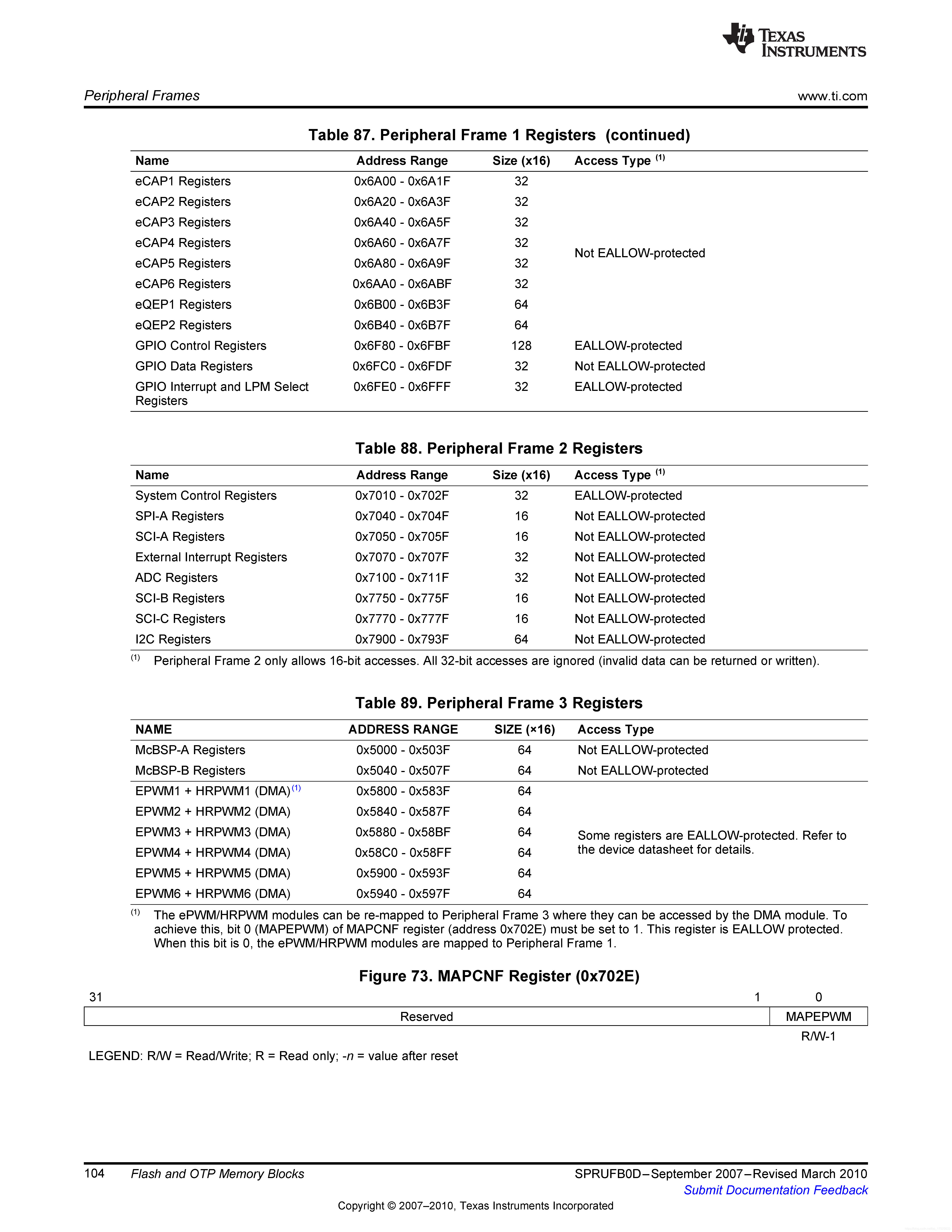

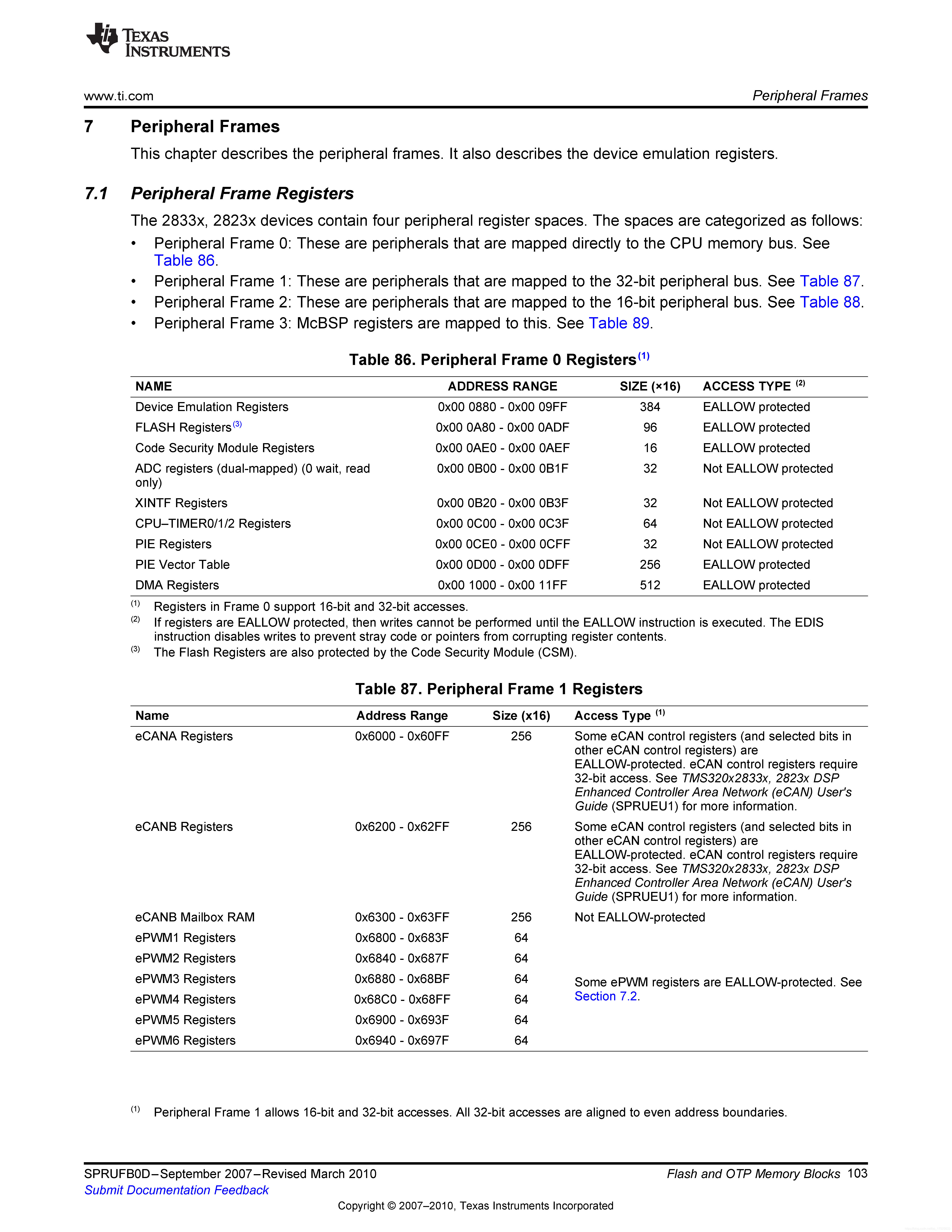

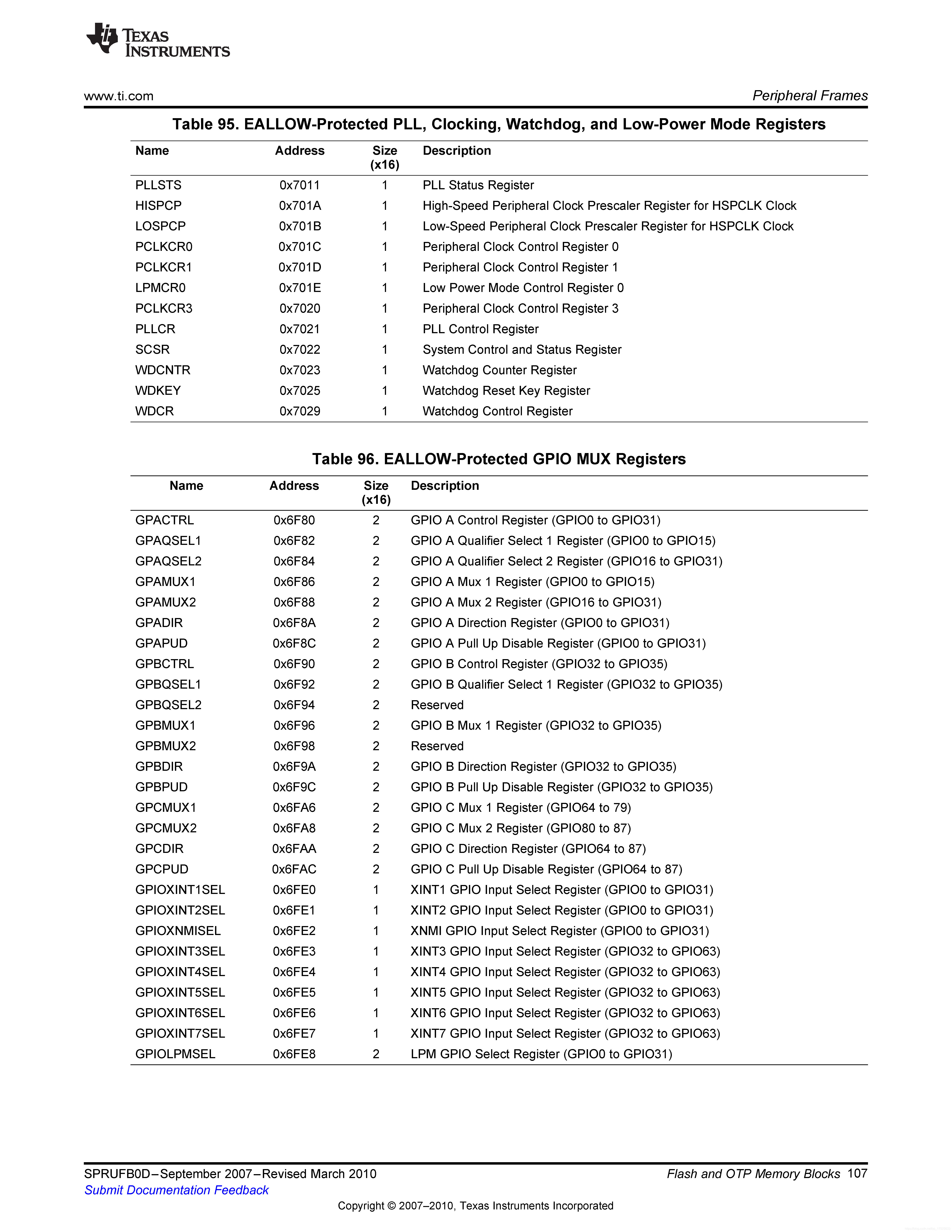

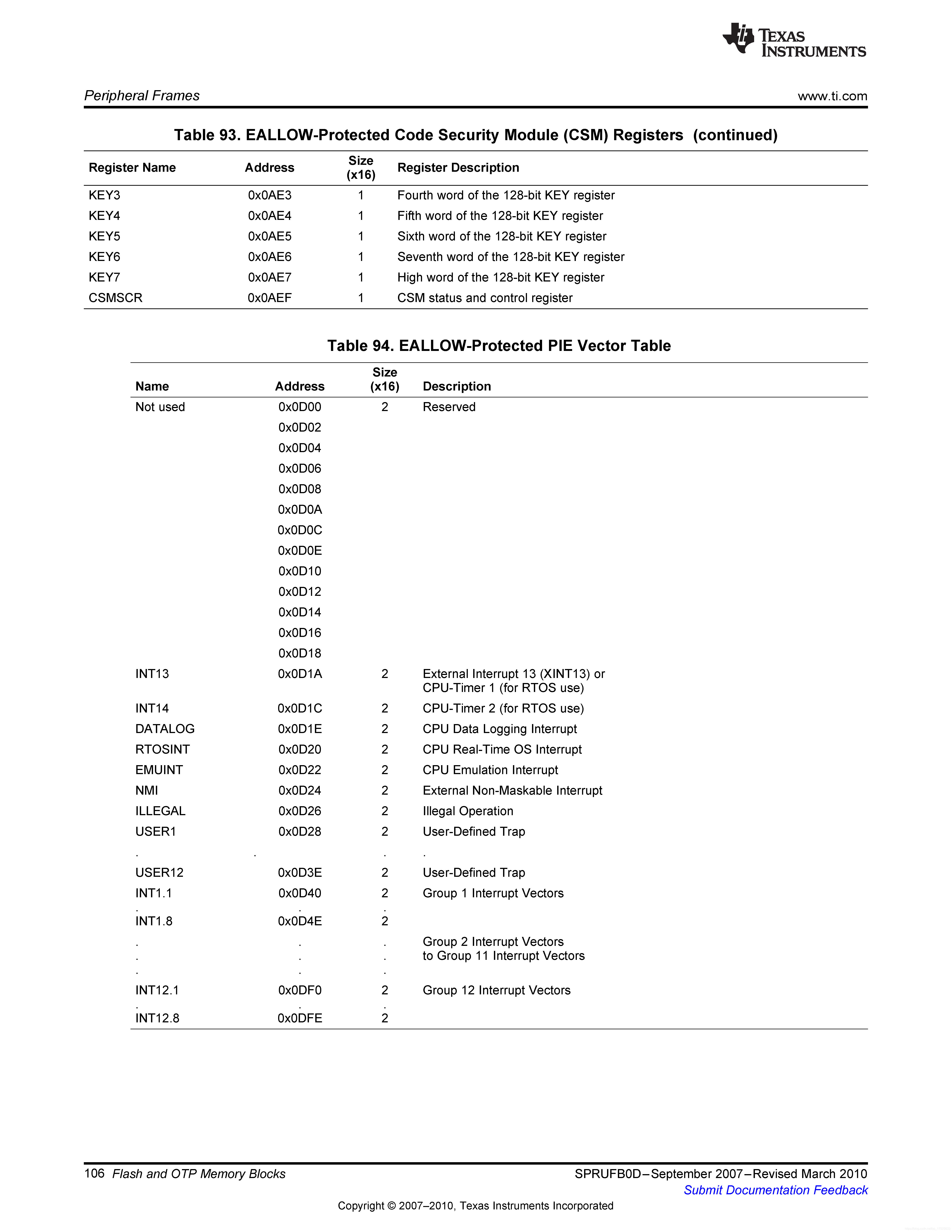

以上是参考TI官方文档TMS320x2833x, 2823x System Control and Interrupts Reference Guide(2010年3月)。但是，官方文档自身也有矛盾的地方。例如：XINTF寄存器，DMA寄存器等。下面附上所有文档内容，如有纰漏，敬请批评，谢谢！
