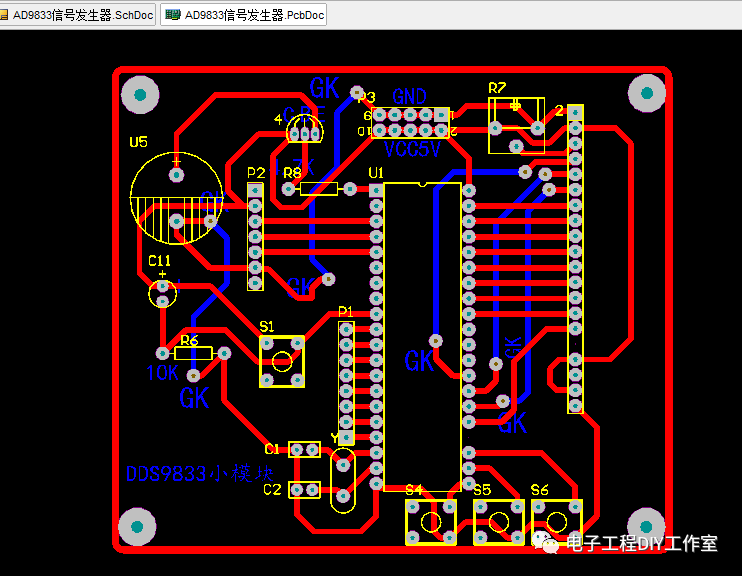

基于51单片机的DDS信号波形发生器(源码+仿真+原理图+PCB+设计报告)

介绍了51单片机最小系统的组成与工作原理,包括复位电路与晶振电路的作用及实现方式。

 资料编号:075

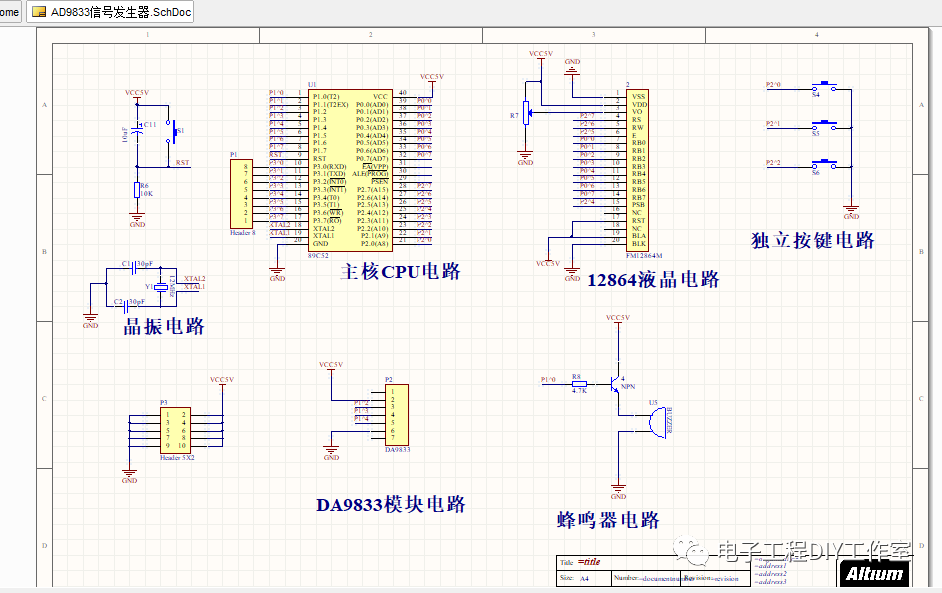

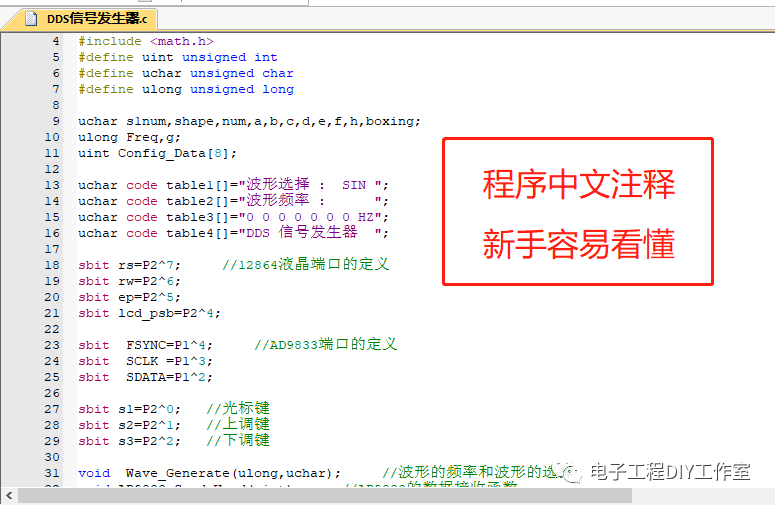

采用51单片机,使用按键来调节波形,LCD12864显示,采用了AD9833的DDS信号发生器,全套资料齐全,

单片机最小系统介绍
单片机(Microcontrollers)是一种集成电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的微型计算机系统,在工业控制领域广泛应用。从上世纪80年代,由当时的4位、8位单片机,发展到现在的300M的高速单片机。本文的单片机特指51单片机,具体芯片型号是 AT89C52。需注意STC89C51,STC89C52,AT89C51,AT89C52都是51单片机的一种具体芯片型号。

最小系统组成:

51单片机最小系统:单片机、复位电路、晶振(时钟)电路、电源

最小系统用到的引脚

1、主电源引脚(2根)

VCC:电源输入,接+5V电源

GND:接地线

2、外接晶振引脚(2根)

XTAL1:片内振荡电路的输入端

XTAL2:片内振荡电路的输出端

3、控制引脚(4根)

RST/VPP:复位引脚,引脚上

复位电路
一般来说,在电路图中,电容的的大小是10uf,电阻的大小是10k。(不特指本电路,具体参数看仿真图)

在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号,而大于1.5V的电压信号为高电平信号。可以算出电容充电到电源电压的0.7倍,即电容两端电压为3.5V、电阻两端电压为1.5V时,需要的时间约
