模电五：反馈

反馈的定义

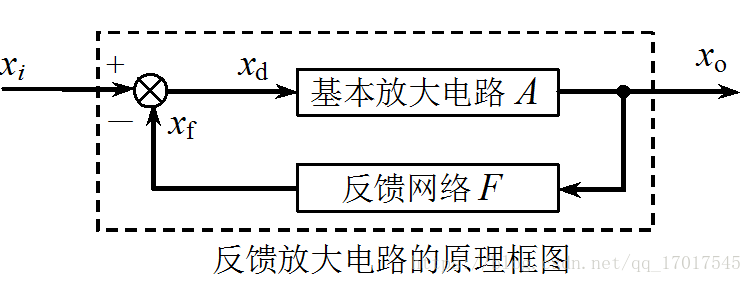

凡是将放大电路输出端的信号（电压或电流）的一部分或全部引回到输入端，与输入信号叠加，就称为反馈。
负反馈：引回的信号削弱了输入信号。
正反馈：引回的信号增强了输入信号。

负反馈对放大性能的影响

负反馈的作用：
稳定静态工作点；稳定放大倍数；改善输入电阻和输出电阻，扩展通频带，改善输出信号波形。

负反馈作用举例：

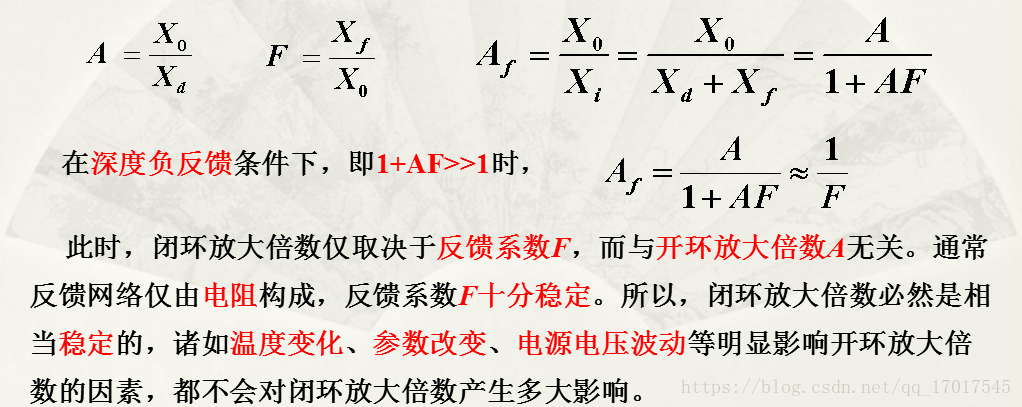

如某放大器的开环放大倍数A=1000，由于外界因素（如温度、电源波动、更换元件等）使其波动变化值为10%，若反馈系数F=0.009，则闭环放大倍数=1000/(1+1000×0.009)=100。此时波动10%，变化量只为1，可见放大倍数的稳定性大大提高了。即用降低放大倍数的代价换取提高放大倍数的稳定性。

例二：

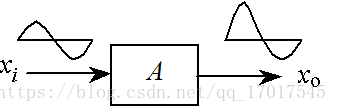

无负反馈时产生正半周大负半周小的失真。

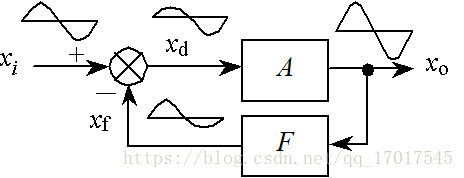

引入负反馈后，失真了的信号经反馈网络又送回到输入端，与输入信号反相叠加，得到的净输入信号为正半周小而负半周大。这样正好弥补了放大器的缺陷，使输出信号比较接近于正弦波。

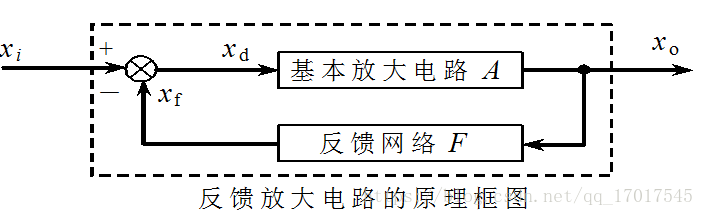

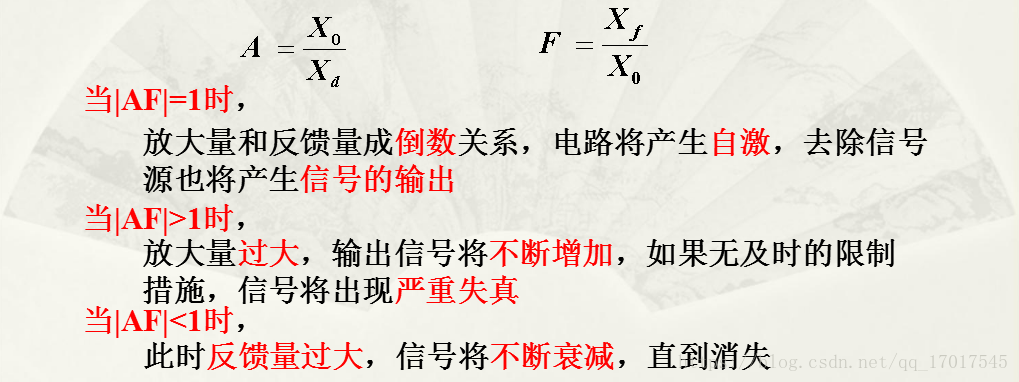

下面对AF进行讨论(正反馈)
