本文介绍如何在Quartus中使用Tcl命令控制In-SystemSources&Probes IP核进行大量数据读写操作。通过将bin64路径添加到环境变量，可以在Python中使用os命令执行tcl指令，实现自动化编程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考资料：quartus handbook, Tcl scripting小节

quartus中有个In-System Sources & Probes的IP核，让我们可以使用spf通过jtag向FPGA写入数据和读取数据。但是如果我们要写入大量的数据，这种手动的方式是不行的，好在quartus提供了Tcl命令控制的方式。

那么问题来了，这个命令在哪里执行呢？ Quartus中有个Tcl scripting的工具可以，但是需要打开Quartus软件，而且Python也调不了。

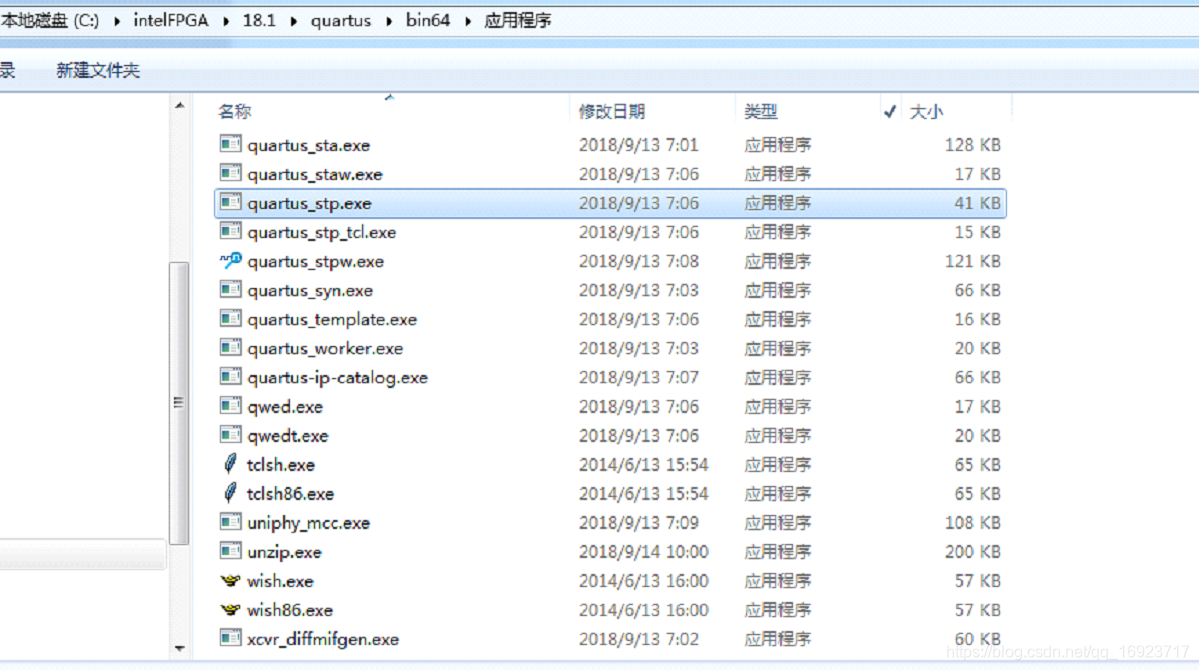

打开quartus安装路径下的bin64文件夹，如下图，可以看到有很多的可执行文件。双击打开他们都会闪退，需要先打开其中的tclsh.exe，然后再tcl命令环境下打开他们。
在这里插入图片描述

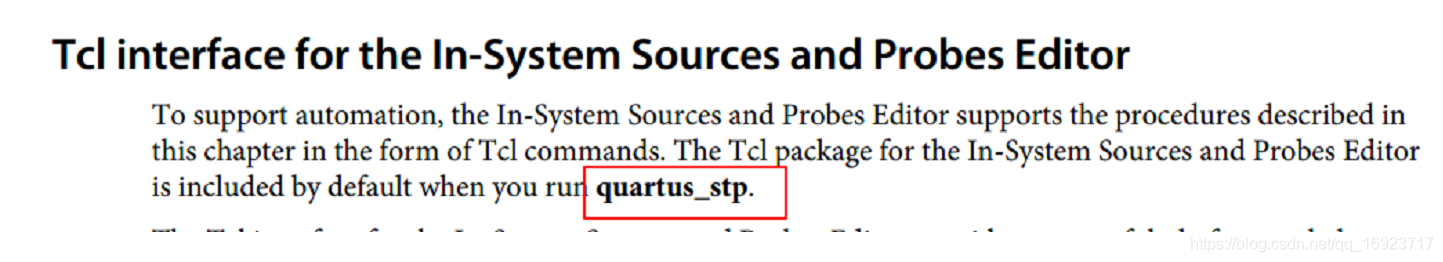

因为tclsh.exe是通用的tcl shell，不包含quartus命令package，所以我们要用的其实是其他的.exe。
在这里插入图片描述

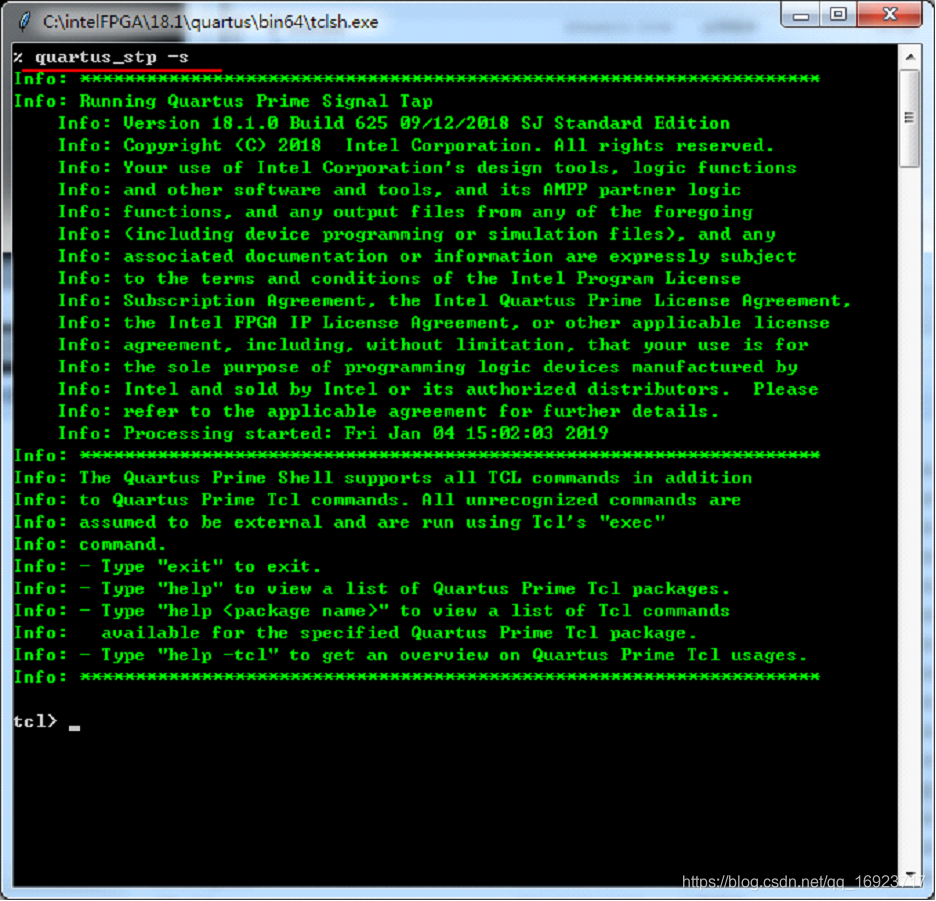

比如这里包含In-System Sources & Probes的IP核package的quartus_stp.exe，在tclsh中用quartus_stp -s命令打开它，如下图。

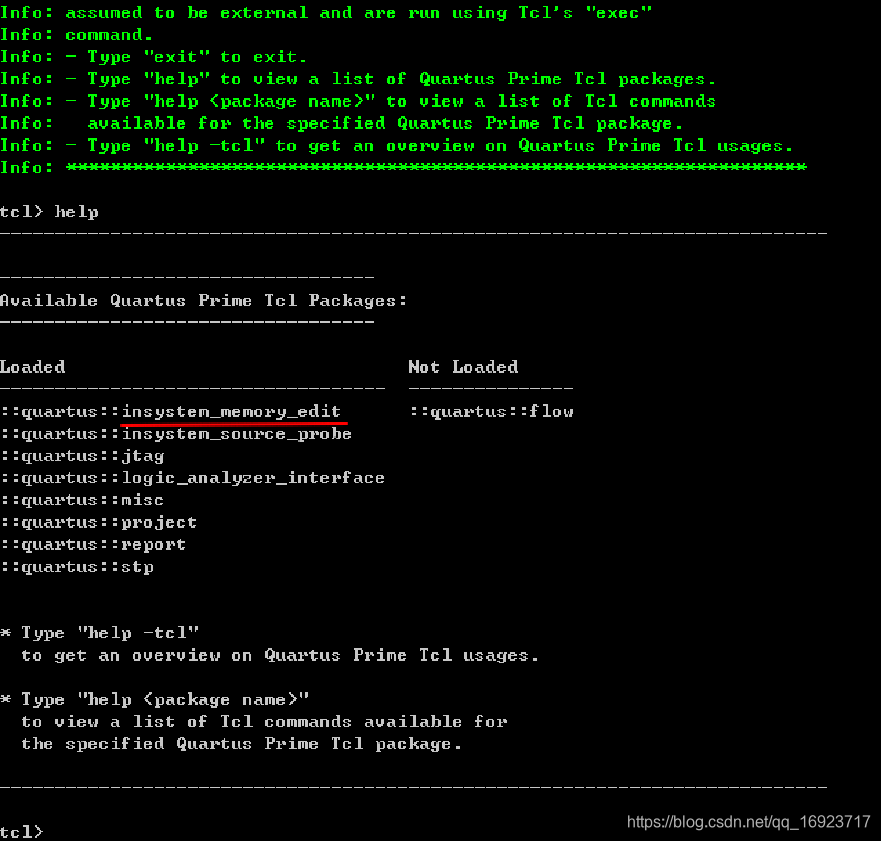

输入help可以看到已经load了的package，可以看到insystem_source_probe已经load完成

这样我们就可以在这里写入命令完成对In-System Sources & Probes的IP核的读写了。

那么问题又来了，如何使用Python执行tcl命令呢？
把bin64文件夹路径加入环境变量，就可以通过cmd命令窗口中直接打开quartus_stp了，这样就可以在Python中使用os.system或者os.popen以执行cmd命令的方式执行tcl命令了。
.
.
.
.
.
.
.
.
