18 如何快速检查大范围CAD路网是否存在断点和重合线？

应用场景：在实际工作中，会遇到范围的CAD规划图数据和控规数据，需要核查数据路网是否存在重合的线或者路网之间存在断点，靠肉眼识别是很困难的事情，这就需要我们用GIS，通过构建拓扑检查，快速发现哪里有问题，再同步修改GIS或CAD数据。如果觉得有用，点个关注吧或分享给身边的朋友，大家的支持是我持续创作的动力!下面是具体的操作步骤。

一、将CAD数据转为为GIS文件

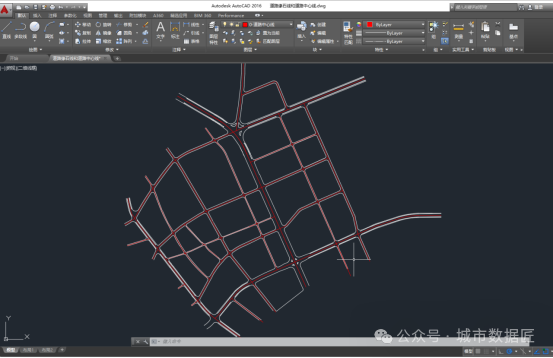

1、将CAD其他图层关掉，只保留道路红线和中心线

2、在GIS中加载CAD图层，并导出为GIS数据，注意：这里需要导出到数据库中，因为构建拓扑检查，必须在数据库中进行

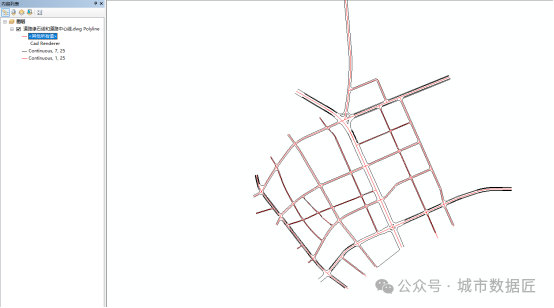

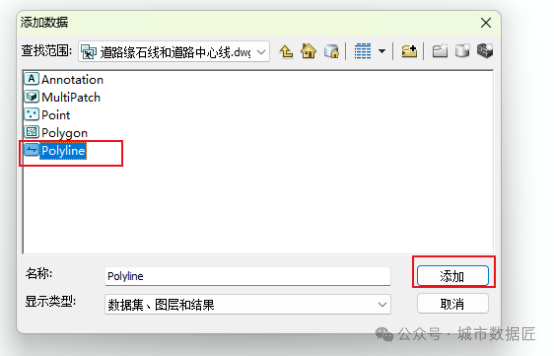

（1）加载cad中的【polyine】线图层到GIS

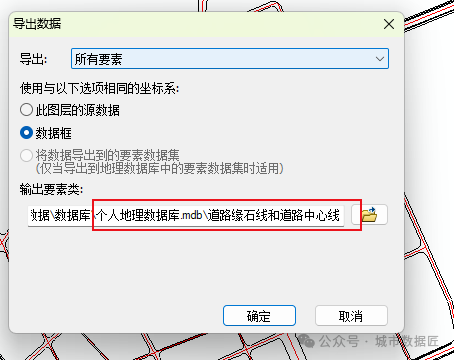

（2）将其导出至GIS数据库中，右键图层，选择【数据】——【导出数据】

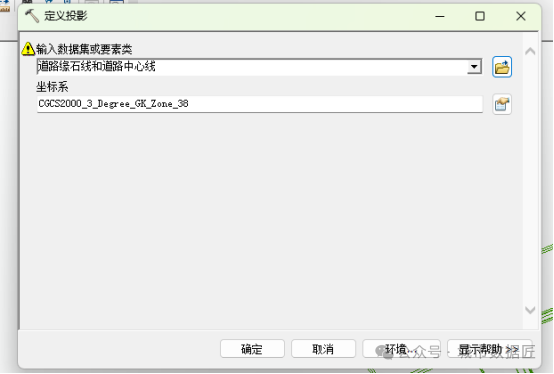

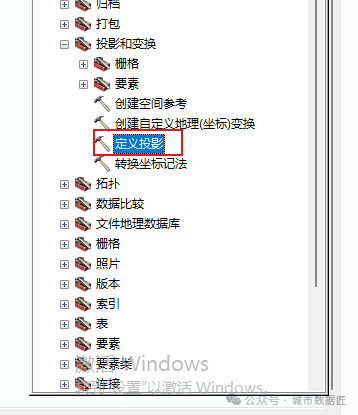

3、定义坐标投影，因为需要做拓扑检查，所以必须有投影坐标系统。根据数据所在的区域和位置，选择【定义投影】工具定义投影。

二、构建拓扑检查系统

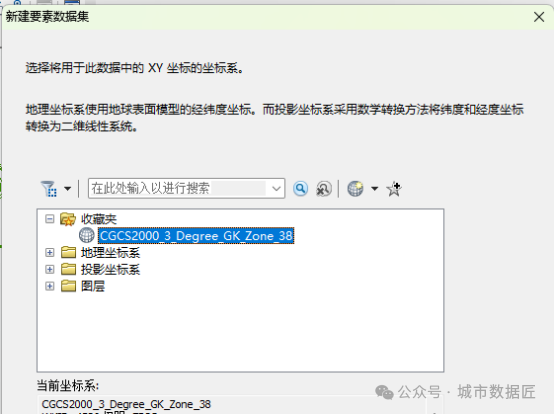

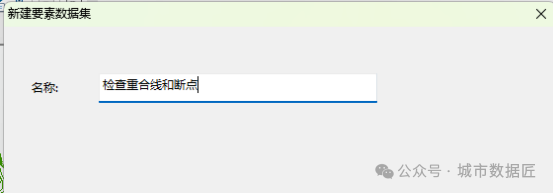

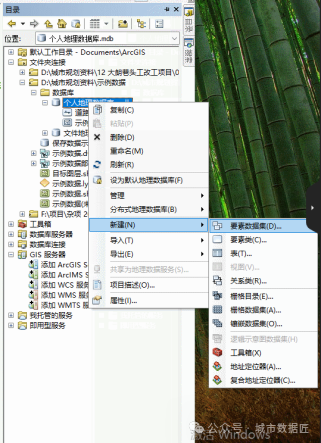

1、新建要素数据集，打开目录，右键点击数据存放的数据库，点击【新建】——【要素数据集】，依次填写数据集名称、坐标系，一直点下一步即可

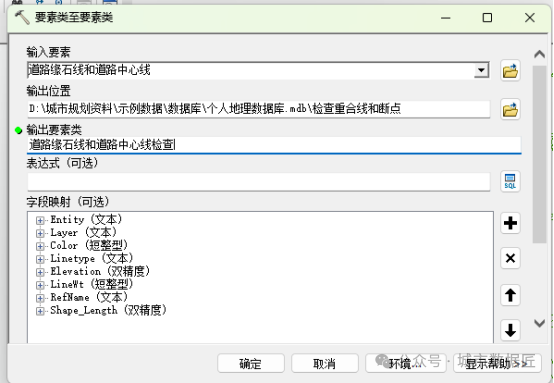

2、将数据导入要素数据集，右键刚刚建好的要素数据集，选择【导入】——【要素类单个】，将道路缘石线和道路中心线导入

3、构建拓扑检查规则，再次右键点击要素数据集，

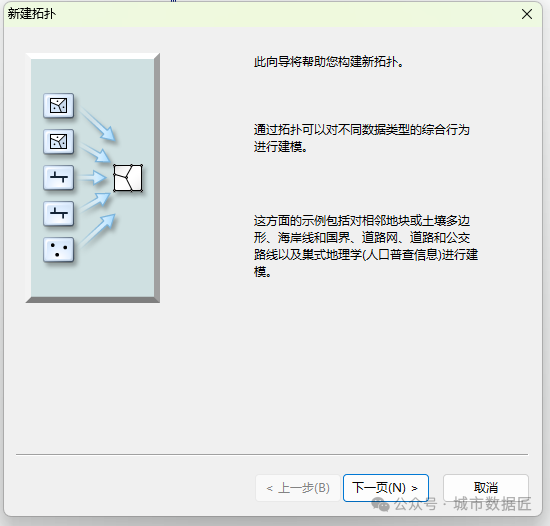

（1）选择【新建】——【拓扑】，之后一直点下一页，直到【新建拓扑】这里，点击【添加规则】，选择

（2）在【新建拓扑】这里，点击【添加规则】  详细步骤请关注公众号【城市数据匠】


（3）添加检查结果，点击【是】，即已完成拓扑检查


三、查看拓扑文件，并修改路网

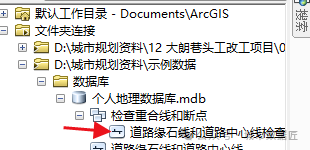

（1）将拓扑检查结果拖动至【内容列表】中


（2）红色区域就是存在重叠或者断点的区域，这里要注意，数据边缘范围的那些红色不算，因为那是我们人为选择的区域范围，肯定是存在断点的。

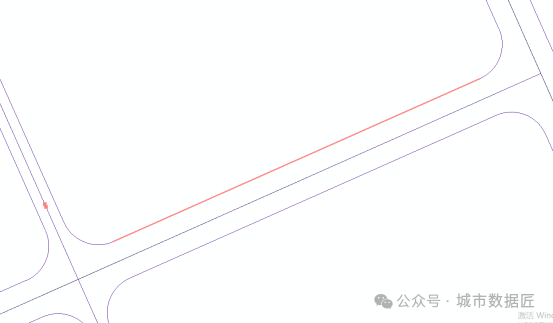

（3）局部放大后，我们就可以清楚的看到断点的区域和重叠区域

断点区域

线的重叠区域

（3）查出问题点以后，可以在GIS里面修改或者对比CAD图斑直接修改
