1. Verdi-Coverage 工具概述

2. VCS使用实例

3. VCS中的覆盖率分析

3.1 覆盖率类型

3.2 Coverage Database的产生

3.3 其他的vcs编译和仿真中的选项

3.4 有时需要Merge 多个Coverage 到一起

1. Verdi-Coverage 工具概述

VCS对应的waveform工具有DVE和Verdi， DVE因为是原生的，所以VCS对DVE非常友好。但DVE已经过时了，其对uvm等新feature支持的不好。Verdi是Debussy公司的产品，现在已被Synopsys收购并着力发展，说以Verdi是未来的潮流。所以此文的dump fsdb波形和查看coverage都用verdi。具体来说VCS两步是：

1. 编译verilog文件成为一个可执行的二进制文件命令为：vcs source_files

2. 运行该可执行文件：./simv

2. VCS使用实例

此例子涉及task和$value$plusargs等verilog语法，忘记用法的话可以查阅资料再复习下。

具体vcs命令是：

vcs -sverilog -R -fsdb -ucli -do run_vcs.tcl -cm line+tgl+branch+assert -cm_name test1 +test_name=test1 tb_top.v

vcs -sverilog -R -fsdb -ucli -do run_vcs.tcl -cm line+tgl+branch+assert -cm_name test2 +test_name=test2 tb_top.v

顶层 tb_top.sv 文件内容如下：

module tb_top();
reg clk, rst, load;
wire [3:0] out;
always #5 clk=~clk;

reg [255:0] test_name;
initial
begin
    clk=1'b0; rst=1'b0; load=0;
    #30;
    $value$plusargs('test_name=%s',test_name);
    if(test_name=='test1')
        test1;
    else if(test_name=='test2')
        test2;
    #70;
    $finish;
end

task test1;
    rst=1'b1;
    #10 load=0;
endtask

task test2;
    rst=1'b1; load=1;
    #10 load=0;
endtask

counter u_counter(.reset(rst),
    .clk(clk),
    .load(load),
    .load_value(4'h8),
    .q(out));
endmodule

module counter(reset,clk,load,load_value,q);
input reset,clk;
input load;
input [3:0] load_value;
output[3:0] q;
reg[3:0]q;
reg[3:0]count;

always@(posedge clk)
    if(!reset)
        q<=4'h0;
    else if(load)
        q<= load_value;
    else if(q==4'b1111)
        q<=4'b0;
    else
        q<=q+1;
endmodule

文件 run_vcs.tcl内容如下：

run_vcs.tcl:
config timebase 1ns
scope tb_top
run 1ns
call \$fsdbDumpfile('counter.fsdb');
call \$fsdbDumpvars(0,tb_top);
call \$fsdbDumpSVA;
# Run to completion
run
quit

verdi -cov -covdir simv.vdb/ &

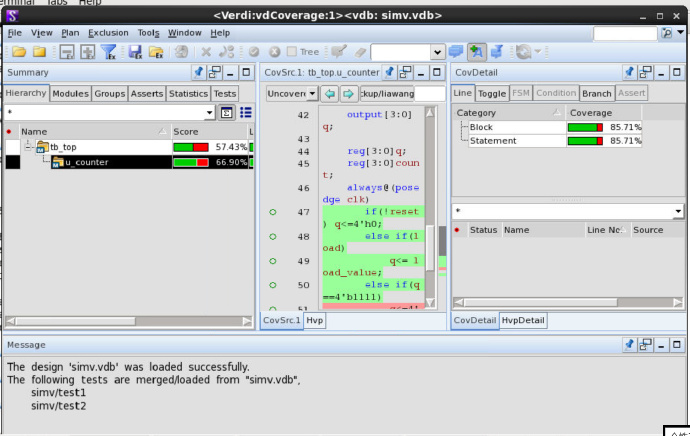

简单解释一下这里的选项：-sverilog是说支持sv语法；-R表示编译后立即执行；-fsdb表示dump fsdb文件 ；-ucli -do run_vcs.tcl表示要执行这个仿真tcl控制; -cm line+tgl+branch+assert表示 coverage覆盖line/toggle/branch/assert ；-cm_name test1表示生成coverage的一个test的目录名称test1（仿真后会生成simv.vdb/snps/coverage/db/testdata/test1）；+test_name 表示要传递给TB一个test_name 参数。这个例子运行后，产生simv.vdb/snps/coverage/db/testdata/test1 和simv.vdb/snps/coverage/db/testdata/test2 两个 test的coverage文件，用verdi打开是这样的界面：

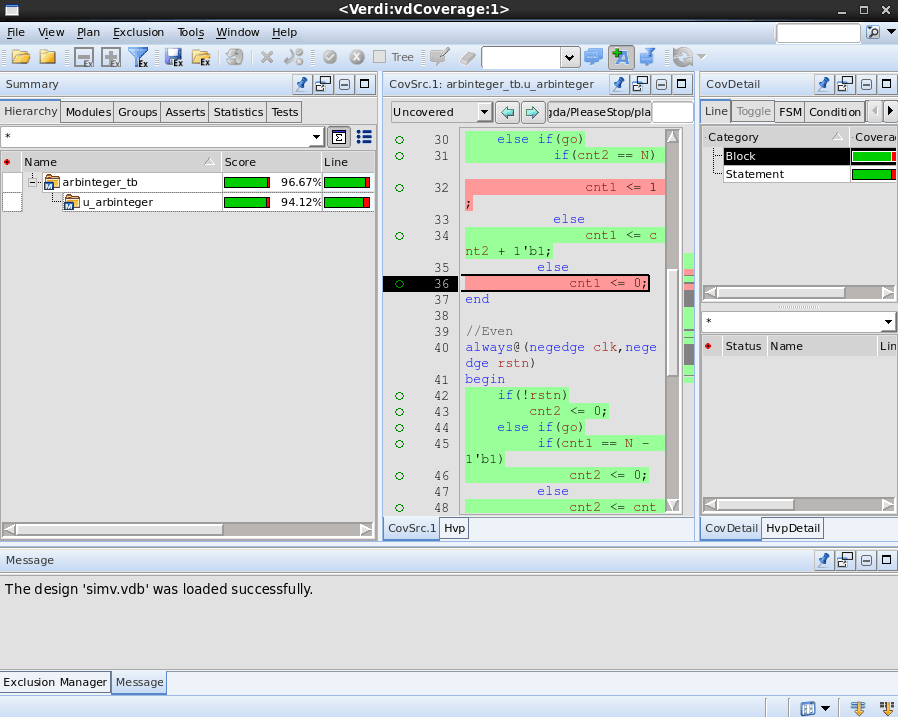

VCS仿真和多个test用urg工具生成coverage文件verdi查看

3. VCS中的覆盖率分析

3.1 覆盖率类型

VCS在仿真过程中，也可以收集Coverage Metric（覆盖率度量）。其中覆盖率类型有：

1）Code Coverage：包括line,condition, branch, toggle和FSM coverage。

2）Functional Coverage：包括covergroup，assert 。

3.2 Coverage Database的产生

包含所有的有关coverage的信息，默认放在simv.vdb文件夹下。db中的默认路径是，snps/coverage/db/testdata/line.verilog.data.xml（fsm/cond/tgl/branch等xml信息）。

3.2.1 在编译命令中：

vcs [cover_options] [compile_options] source.v

[cover_options]： -cm line+cond+tgl+fsm+branch+assert

　　 -cm_dir 在compile options中改变simv.vdb文件夹的位置。

　　 -cm_name 指定testname。主要改变testname在db中的命名。

3.2.2 在仿真过程中：

simv [cover_options] [run_options]

[cover_options]： -cm line+cond+tgl+fsm+branch+assert

[run_options] ：指定 runtime options。

3.3 其他的vcs编译和仿真中的选项

　　-cm_hier，在编过程中，指定收集coverage的scope。（格式可以包含正则表达式，语句可以+tree -tree -moduletree等）
　　-cm_assert_hier，在编译过程中，只是指定不收集coverage的assert hier。其中hier的表示，+/- module，+/- tree，+/-assert
　　-cm_count，在gui和urg report中，显示次数，比如toggle的次数。
　　-cm_glitch period，不收集一定范围的glitch的coverage。simulation option
　　-cm_start/stop，指定coverage收集的时间，simulation option coverage group相关的option；
　　-covg_disable_cg，关闭所有的coverage group的收集urg生成report中的option：
　　-dir，指定需要拿到的db的hier，
　　-dbname，指定输出的merge db的hier
　　-elfile，指定exclusive的file，这样更好计算coverage。
　　-elfilelist 忽略中每一个.el文件。（Specifies a file containing a list of exclude files）
　　-noreport，不输出最终的report，只是merge db
　　-format text/both，指定report的输出格式
　　-matric [line，cond，fsm，tgl，branch，assert]执行计算的coverage类型
　　-parallel，并行merge
　　-full64，以64bit的程序进行merge
　　-plan，-userdata，-userdatafile，-hvp_no_score_missing，指定hvp相关的生成信息。

3.4 有时需要Merge 多个Coverage 到一起

实际工程中urg除了生成coverage报告，还经常要把几个仿真产生的vdb文件merge到一起，三个目的：

1. 实现比较高的coverage
2. 让verdi load coverage速度大大提高（我们几百个test下来，merge后load只要几分钟，而不merge需要半个到一个小时）
3. 不同level testbench跑出来的结果需要merge到一起（前公司用过把block的merge到system level）
   这个merge+生成coverage命令大体是这样的

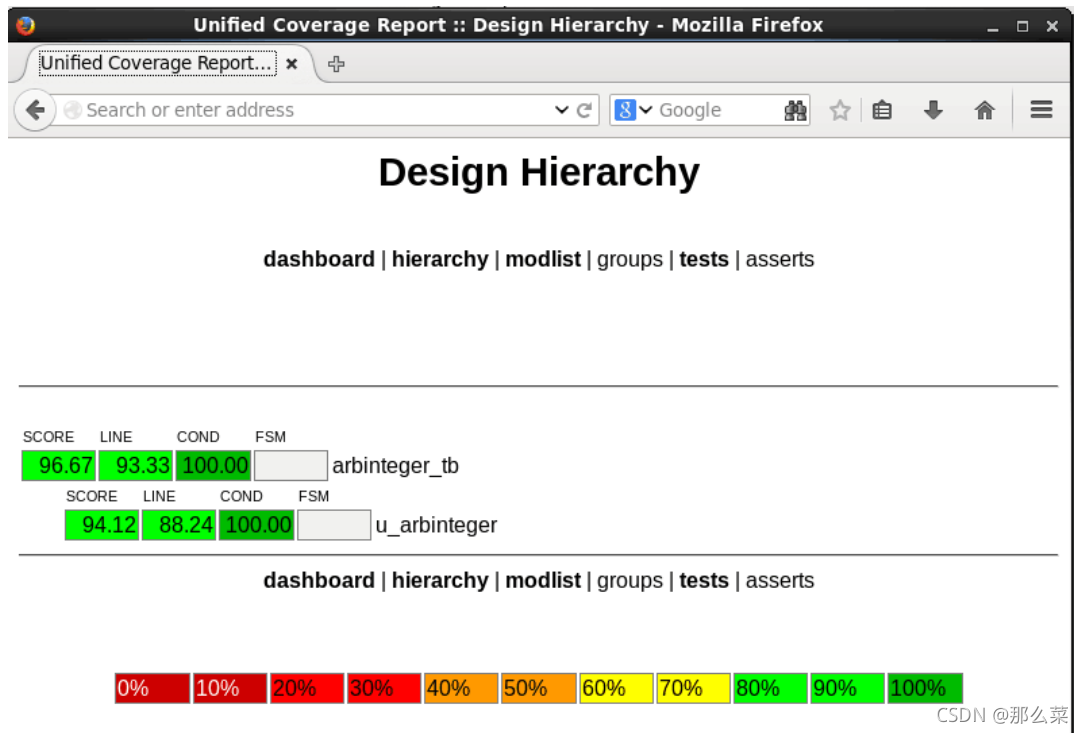

   urg -full64 -metric line+tgl+cond+fsm+assert+branch -warn none -dbname .vdb -dir simv.vdb -elfile
   注意：其中-dir之后的第一个vdb会被认为是base data，如果产生其他vdb的RTL与base不同，将不能被Merge进来
   verdi查看coverage命令：**verdi -cov -covdir .vdb &**

如下是某个工程中使用的生成coverage并merge若干vdb文件到vcs_sim_exe_total.vdb的命令：

urg -full64 -parallel -show ratios -show tests -dir /proj/vcs_sim_exe_merge.vdb /proj/vcs_sim_exe _bak.vdb -hier /proj/dut_hier -elfilelist /proj/elfilelist.el -plan /proj/vplan/DUT.hvp -dbname /proj/vcs_sim_exe_total.vdb -report /proj/rpt/4332 -log /proj/gen_cov_dut.log

这里特别说明下这个选项： -hier /proj/dut_hier
