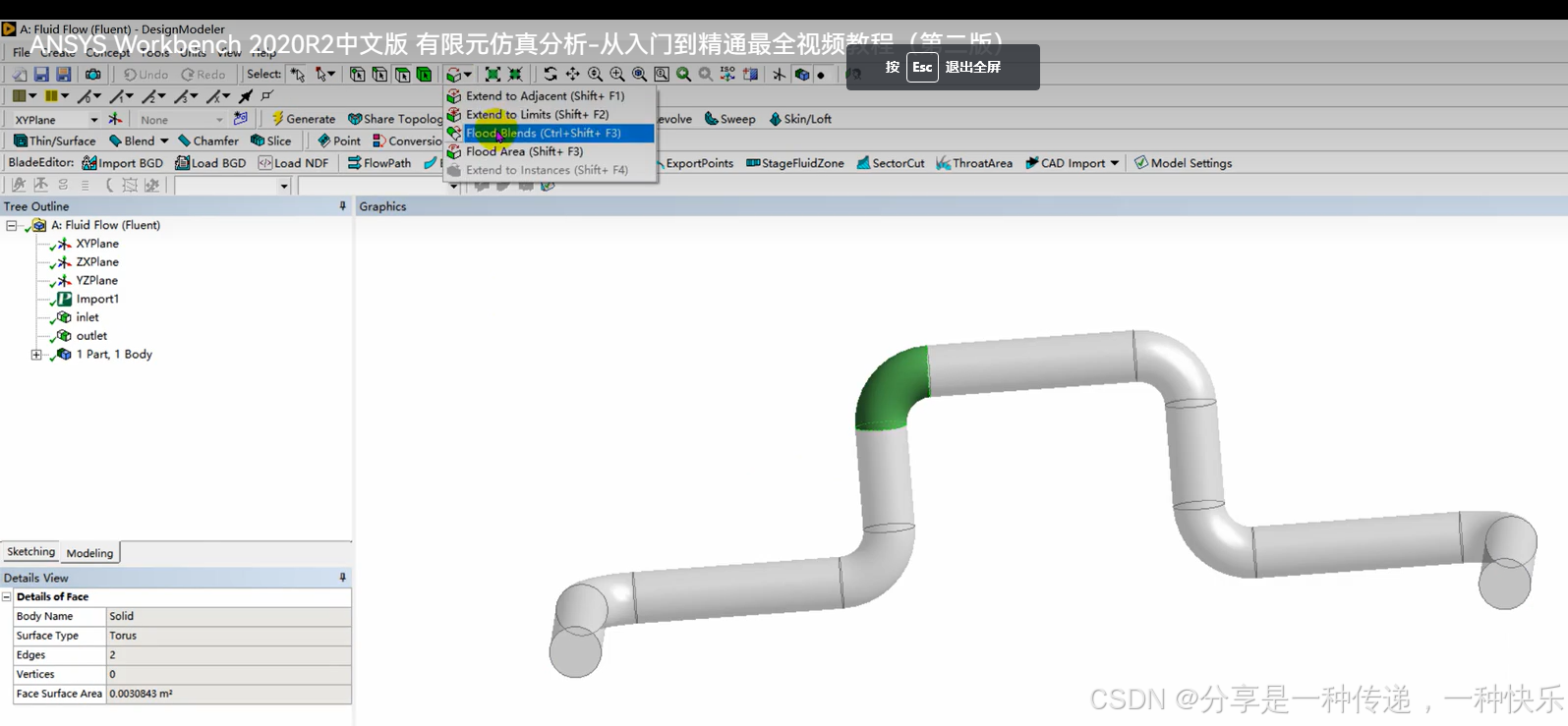

ansysdesignmodel中选择extend to limit可以选择整个外面管表面。fluent中的make plyhedra可以将网格设置为蜂窝状网格。可以将流体域关闭，显示倍数autox5

ansys designmodel中选择extend to limit可以选择整个外面管表面。——fluent中的make plyhedra可以将网格设置为蜂窝状网格。可以将流体域关闭，只要固体域。还可以设置connection——弹簧。还可以显示结果倍数。

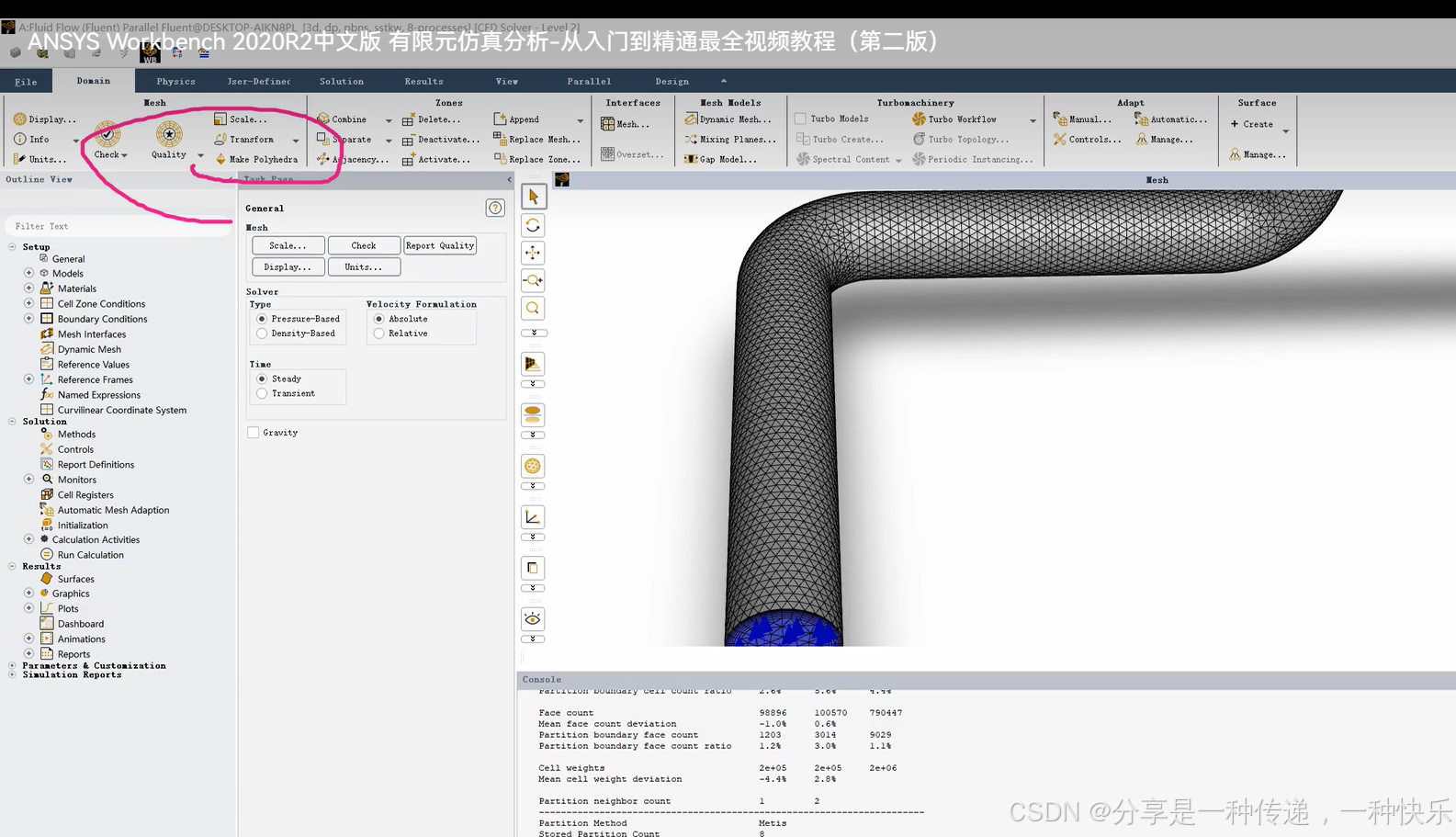

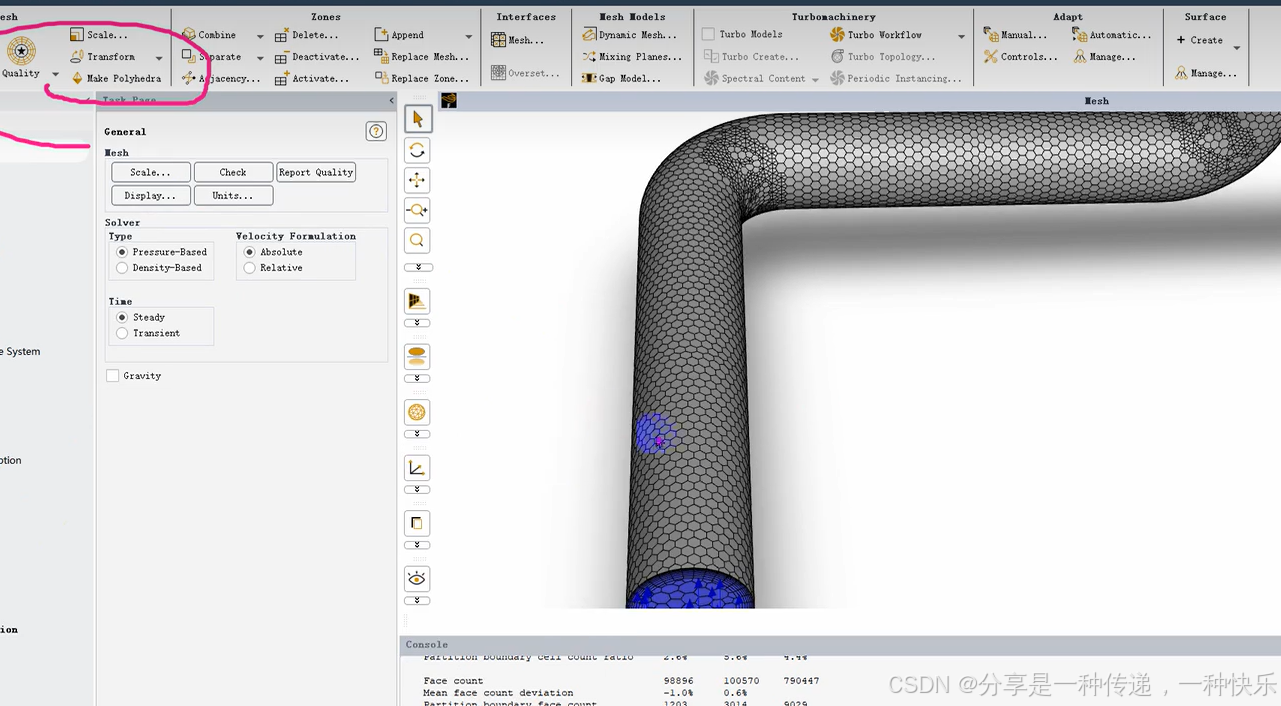

fluent中的make plyhedra可以将网格设置为蜂窝状网格。

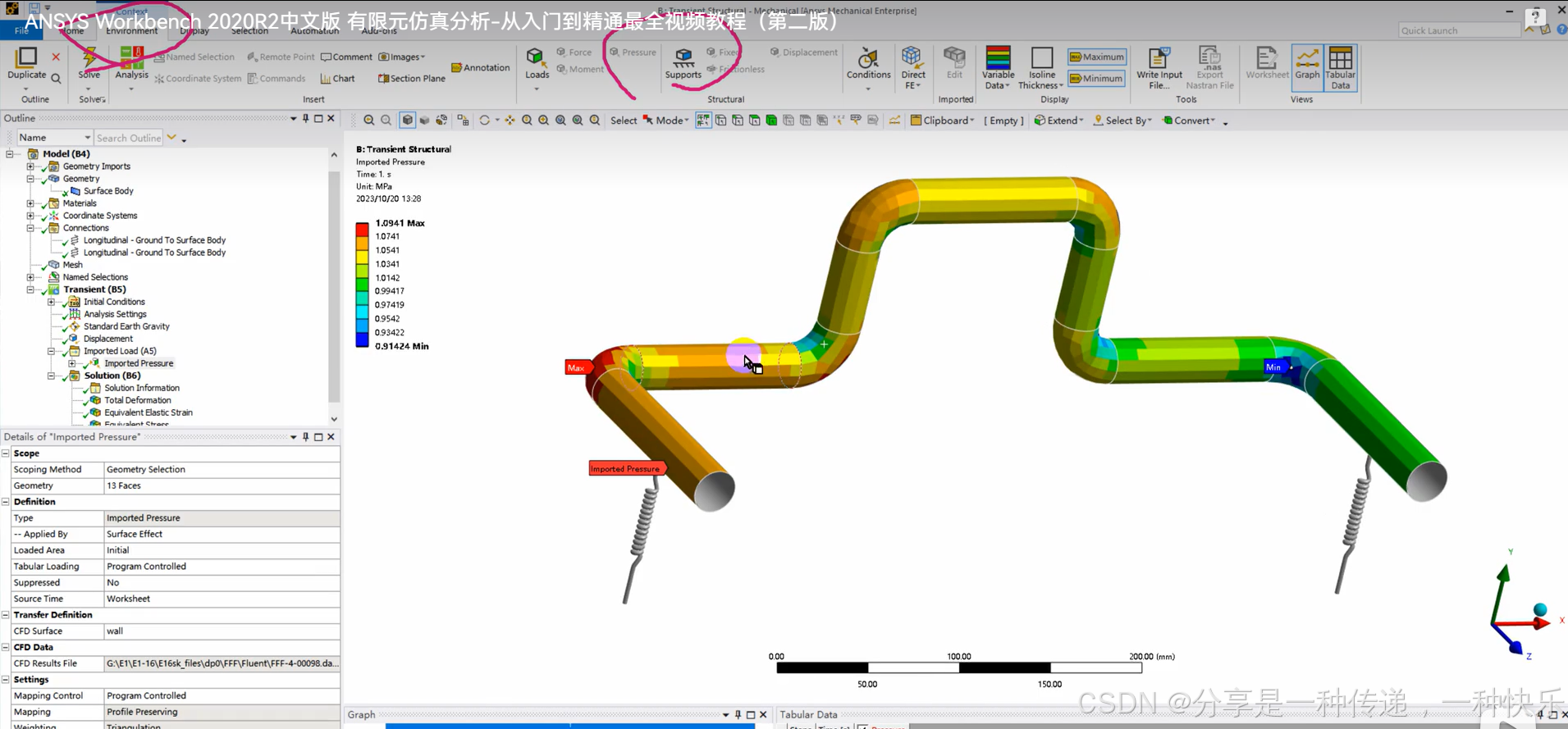

可以将流体域关闭，只要固体域。还可以设置connection——弹簧。还可以显示结果倍数。

在 ANSYS workbench中为了方便结构变量、计算结果变量的图形显示，软件会设置计算结果（如位移，应力结果等）的幅度，以便于使用者在仿真计算之后可以直观的查看计算结果。

具体的分为5个显示等级，分别为undeformed，Ture Scale，0.5 X Auto，Auto Scale，2 X Auto，5 X Auto。其前面的数字就是计
