值得推荐的神经网络结构图的画图工具

31 个回答

默认排序

斤木

PhD candidate@EdinburghNLP

137 人赞同了该回答

推荐一下LaTex自带的tikz。

较为显著的优势：

（1）定义简洁，上手容易；

（2）天生的公式支持；

（3）修改和编译方便，免去了反复生成、插入的步骤。

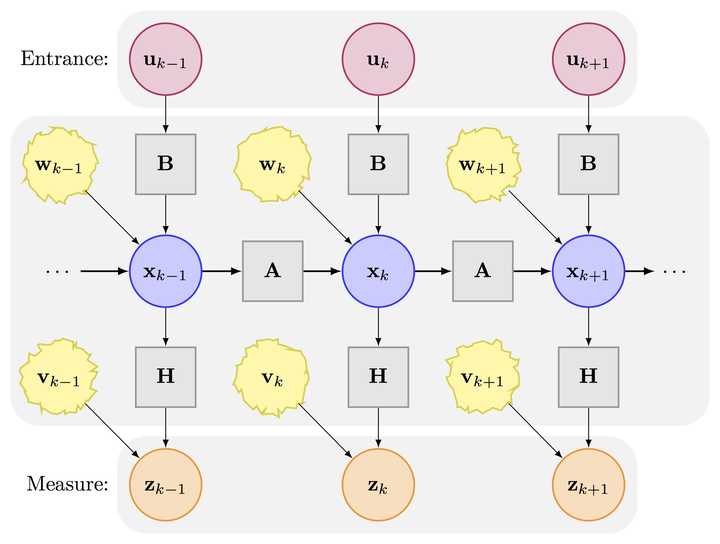

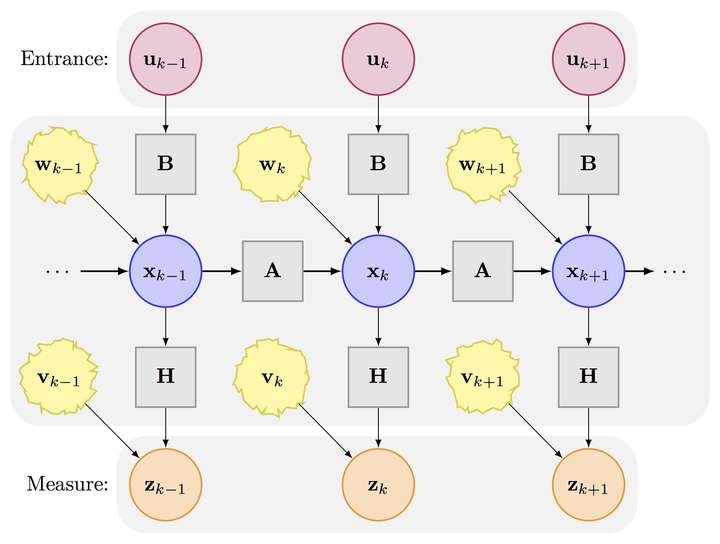

下面是TEXample里Kalman Filter的示例：Kalman Filter System Model

编辑于 2017-03-22

​ 赞同 137​ ​ 7 条评论

​ 分享

​ 收藏 ​ 喜欢

继续浏览内容

知乎

发现更大的世界

打开

Chrome

继续

陈狄

基本无害

252 人赞同了该回答

尝试一下用 Graphviz . 以下代码提供一个例子，具体使用时做简单修改即可。

digraph G {
        rankdir=LR
	splines=line
        nodesep=.05;
        node [label=""];
    subgraph cluster_0 {
	color=white;
            node [style=solid,color=blue4, shape=circle];
	x1 x2 x3;
	label = "layer 1";
}

subgraph cluster_1 {
	color=white;
	node [style=solid,color=red2, shape=circle];
	a12 a22 a32 a42 a52;
	label = "layer 2";
}

subgraph cluster_2 {
	color=white;
	node [style=solid,color=red2, shape=circle];
	a13 a23 a33 a43 a53;
	label = "layer 3";
}

subgraph cluster_3 {
	color=white;
	node [style=solid,color=seagreen2, shape=circle];
	O1 O2 O3 O4;
	label="layer 4";
}

    x1 -> a12
    x1 -> a22
    x1 -> a32
    x1 -> a42
    x1 -> a52

    x2 -> a12
    x2 -> a22
    x2 -> a32
    x2 -> a42
    x2 -> a52

    x3 -> a12
    x3 -> a22
    x3 -> a32
    x3 -> a42
    x3 -> a52

    a12 -> a13
    a22 -> a13
    a32 -> a13
    a42 -> a13
    a52 -> a13

    a12 -> a23
    a22 -> a23
    a32 -> a23
    a42 -> a23
    a52 -> a23

    a12 -> a33
    a22 -> a33
    a32 -> a33
    a42 -> a33
    a52 -> a33

    a12 -> a43
    a22 -> a43
    a32 -> a43
    a42 -> a43
    a52 -> a43

    a12 -> a53
    a22 -> a53
    a32 -> a53
    a42 -> a53
    a52 -> a53

    a13 -> O1
    a23 -> O1
    a33 -> O1
    a43 -> O1
    a53 -> O1

    a13 -> O2
    a23 -> O2
    a33 -> O2
    a43 -> O2
    a53 -> O2

    a13 -> O3
    a23 -> O3
    a33 -> O3
    a43 -> O3
    a53 -> O3

    a13 -> O4
    a23 -> O4
    a33 -> O4
    a43 -> O4
    a53 -> O4

}

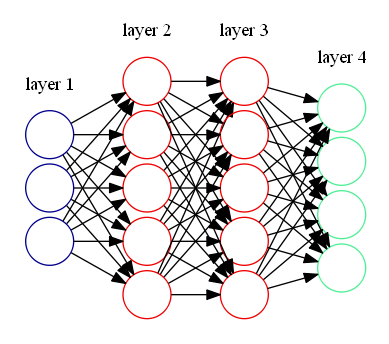

效果如图所示:

比 Visio 不知方便到哪里去了~

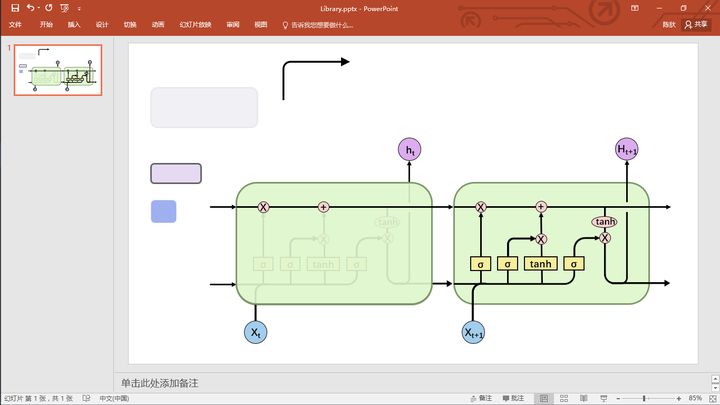

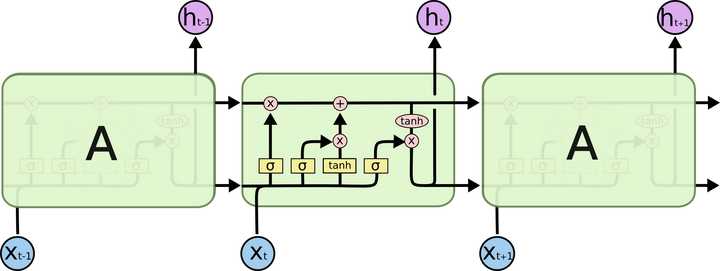

其实 ppt 也是个很好的工具（虽然不能算是画图工具），配合 Acrobat 还能够直接输出矢量图。下面这个是用 ppt 对 Chris Olah 大神的 Understanding LSTM Networks 示意图的一个模仿。（已经有知友提到了 有什么神经网络结构图的画图工具值得推荐吗？ - 知乎）

把自己画过的图保存好，整理成一个 Gallary。画新图的时候可以直接从 Gallary 中复制粘贴拼凑起来，效率也不低。

编辑于 2017-04-19

​ 赞同 252​ ​ 37 条评论

​ 分享

​ 收藏 ​ 喜欢 收起 ​

继续浏览内容

知乎

发现更大的世界

打开

Chrome

继续

vctzhou

106 人赞同了该回答

LaTex 的 Tikz 是个很好的画图工具. 例如:

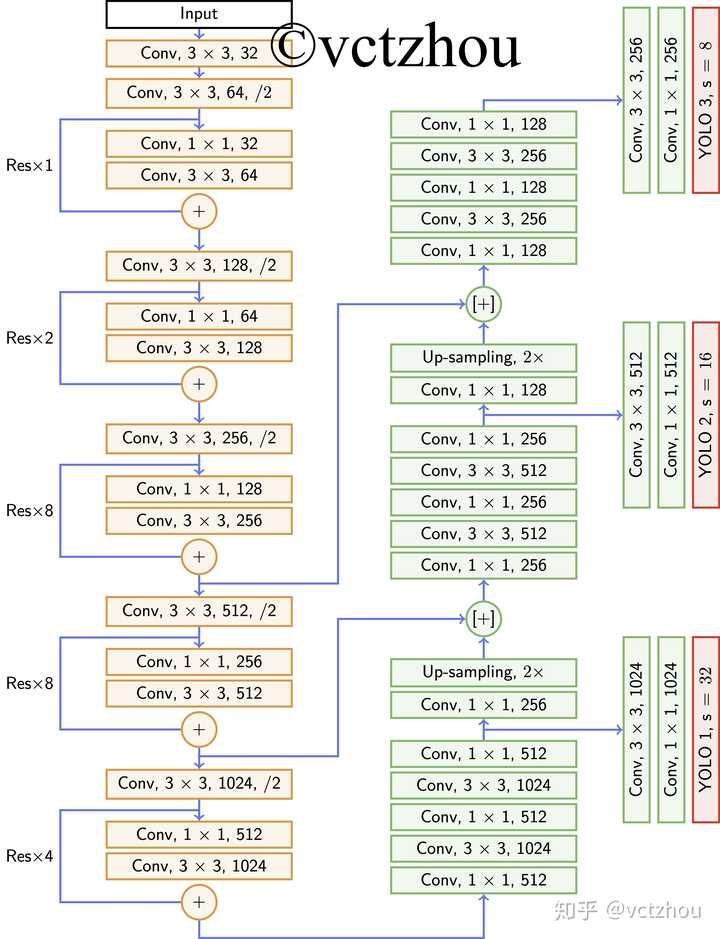

YOLOv3

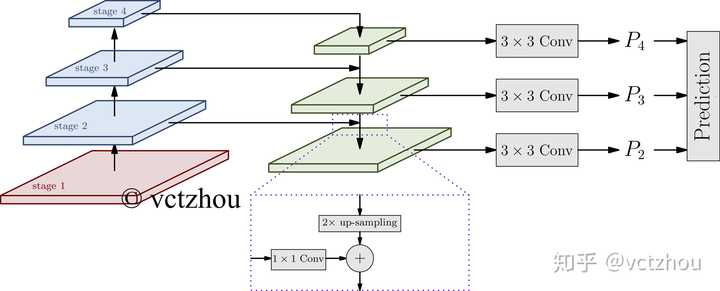

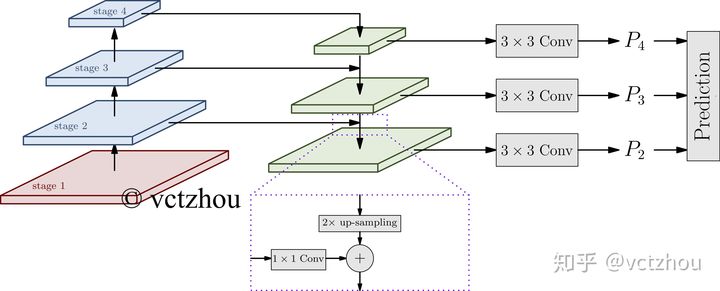

FPN

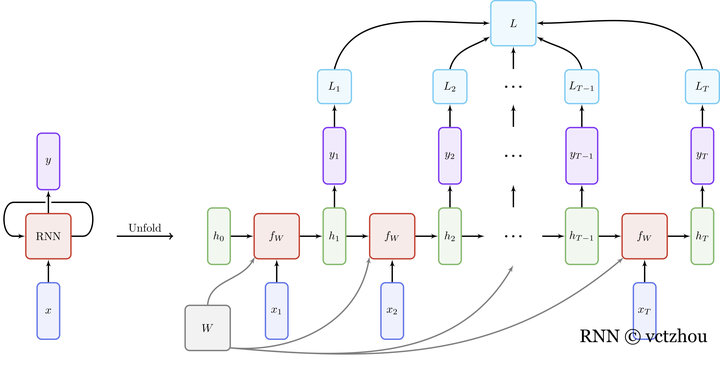

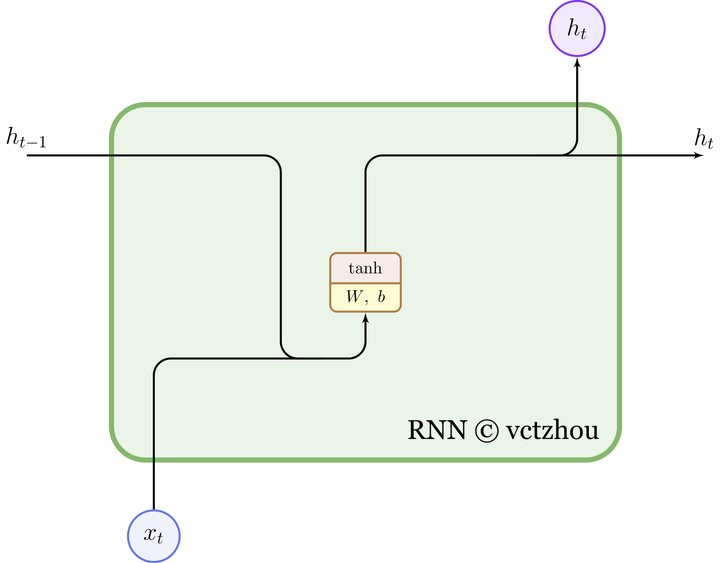

RNN

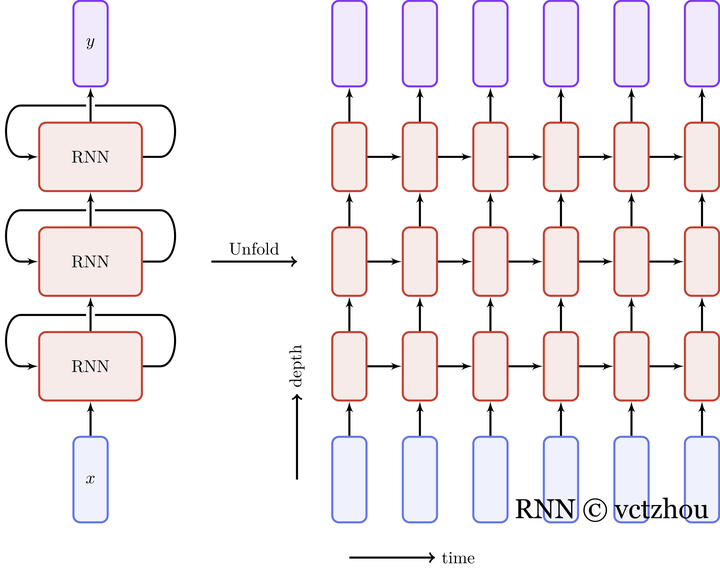

RNN multi-layers

RNN

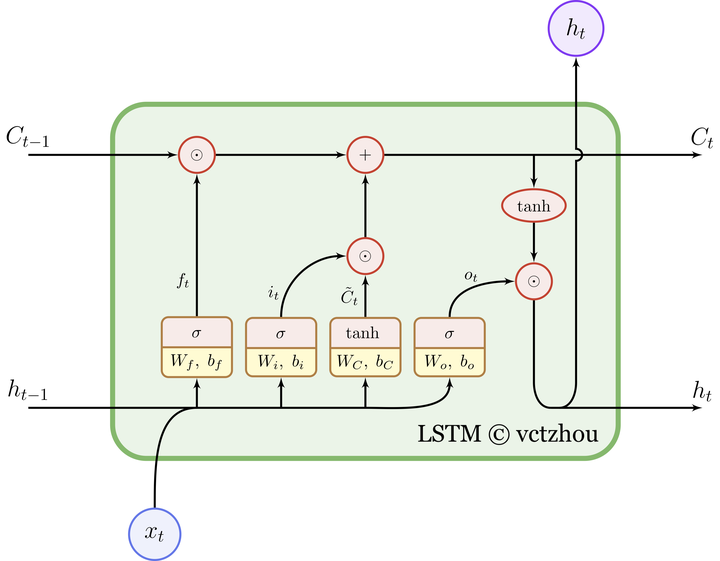

LSTM

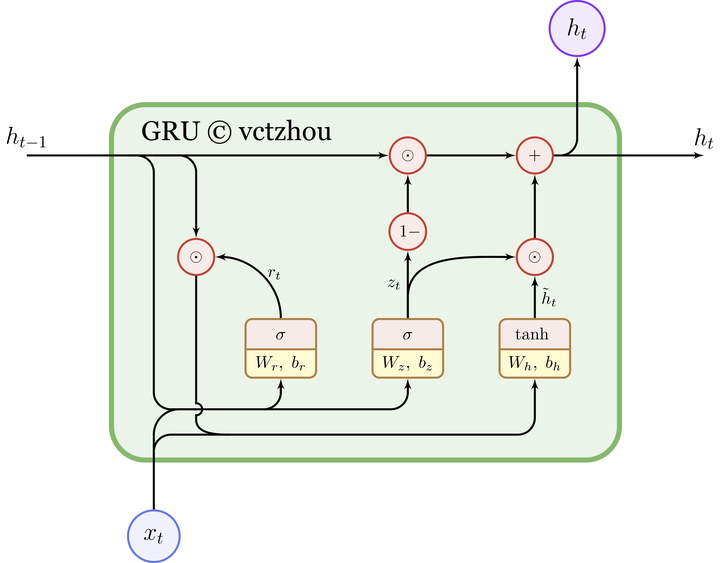

GRU

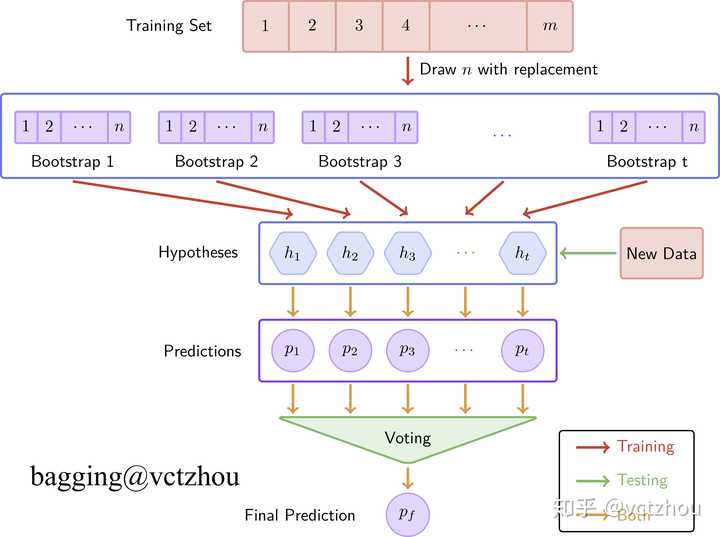

Bagging

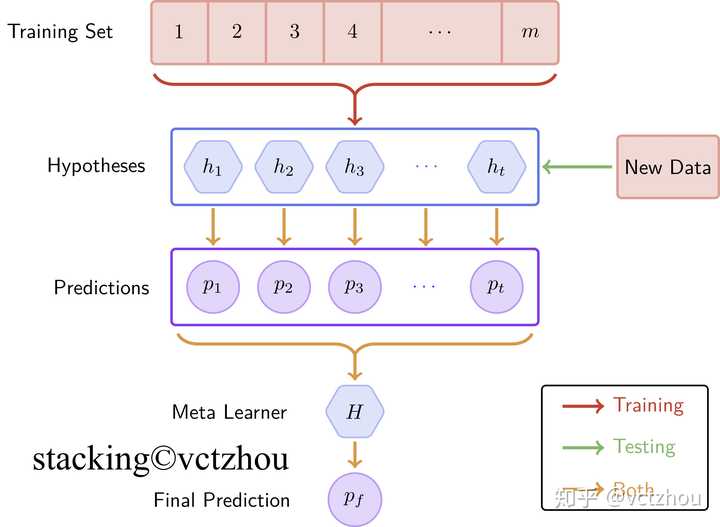

Stacking

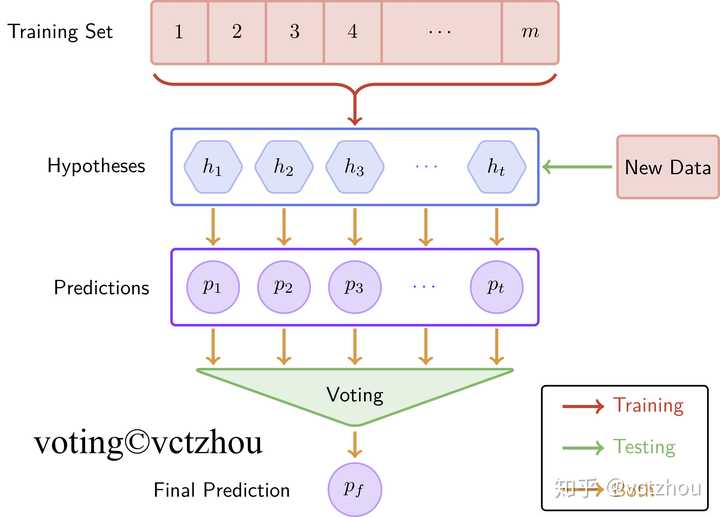

Voting

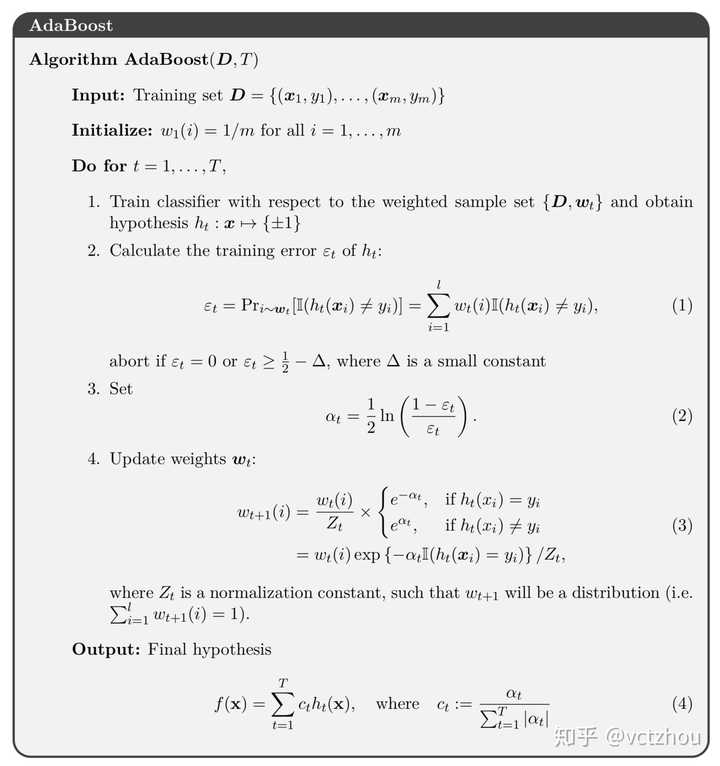

当然，算法也可以。

编辑于 2019-11-15

​ 赞同 106​ ​ 27 条评论

​ 分享

​ 收藏 ​ 喜欢 收起 ​

继续浏览内容

知乎

发现更大的世界

打开

Chrome

继续

AWS

广告​

不感兴趣 知乎广告介绍

10分钟免费教程开始探索AWS Machine Learning

机器学习正与高性能计算选项和大量数据相结合，迅速成为业务运营的基本组成部分，对于企业领导而言，掌握机器学习功能刻不容缓。AWS提供免费机器学习，在云中构建、部署和运行机器学习应用程序所需的免费产品和服务，点击免费试用。 查看详情

知乎用户

66 人赞同了该回答

Inkscape Draw Freely | Inkscape

被 chrisolah 大佬用来描述 LSTM。 相信很多人都看过： Understanding LSTM Networks

但是入门难度如何，确实不知道。

希望能帮到你。

编辑于 2017-03-20

​ 赞同 66​ ​ 3 条评论

​ 分享

​ 收藏 ​ 喜欢 收起 ​

继续浏览内容

知乎

发现更大的世界

打开

Chrome

继续

小宇宙

​

运营

38 人赞同了该回答

真的不考虑使用ProcessOnProcessOn - 免费在线作图，实时协作吗？

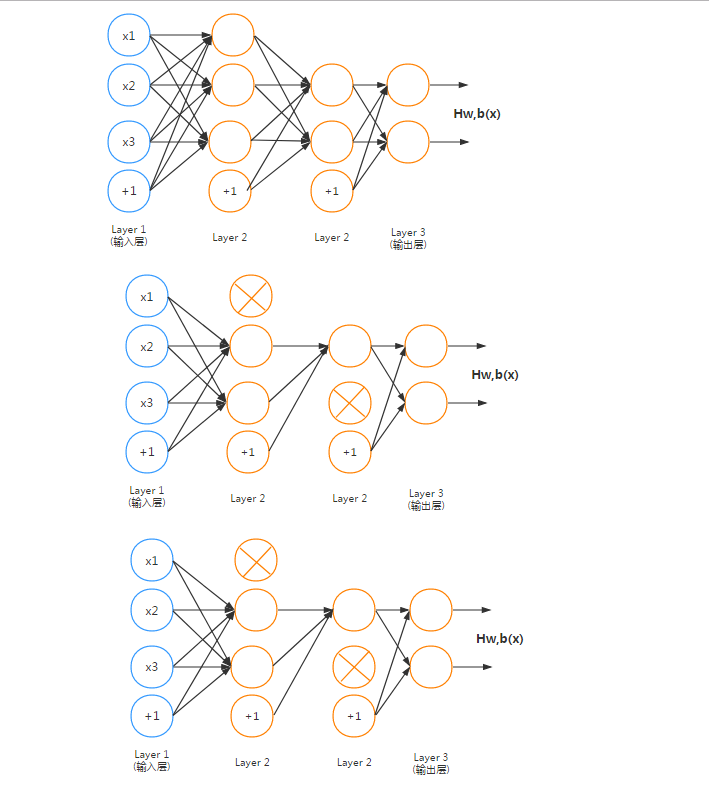

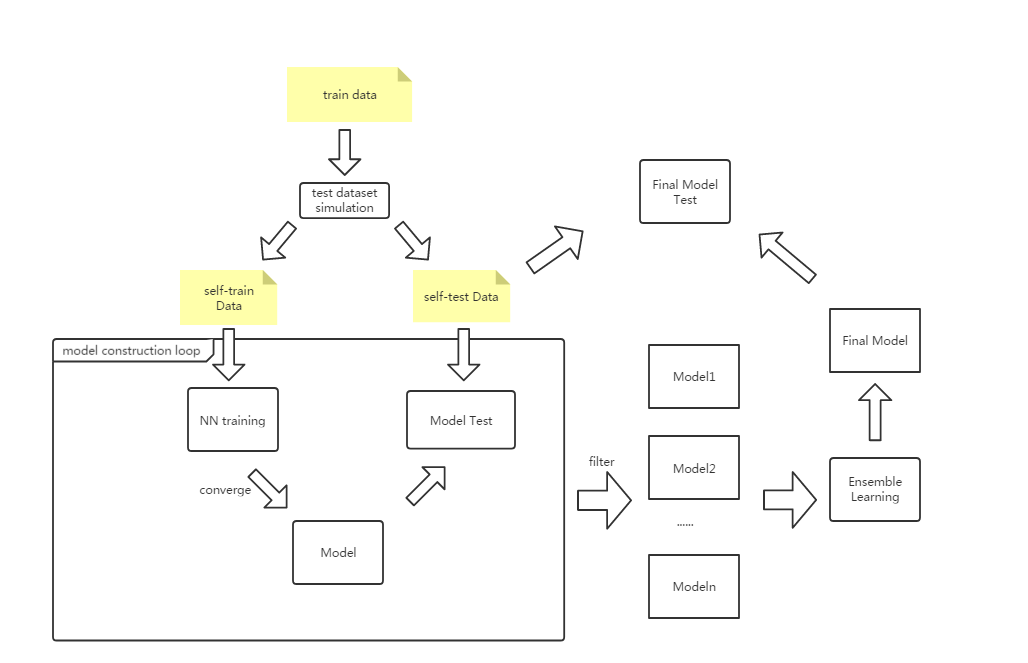

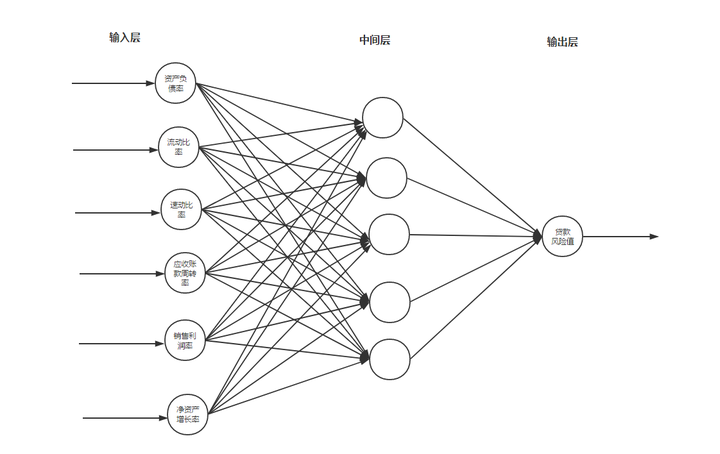

毕竟它支持画这样的

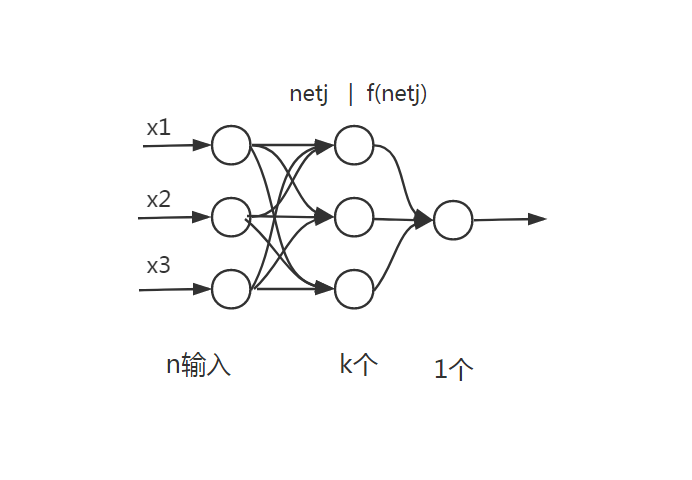

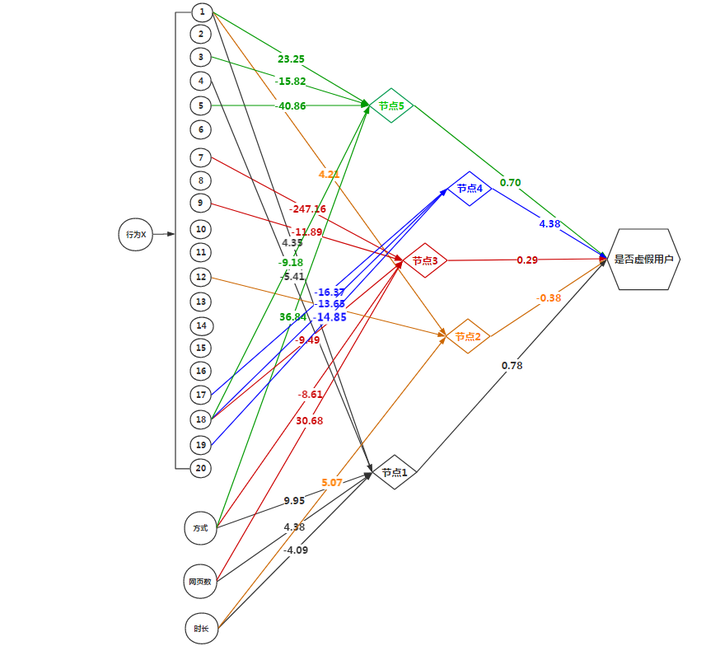

还有这样的

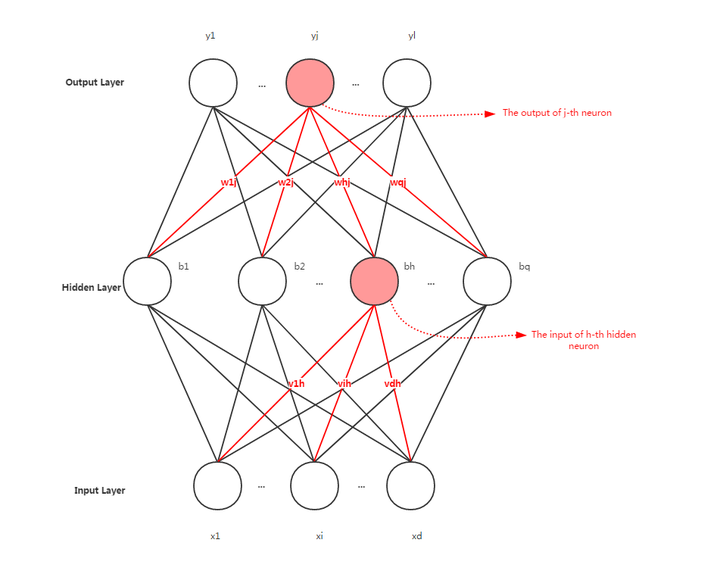

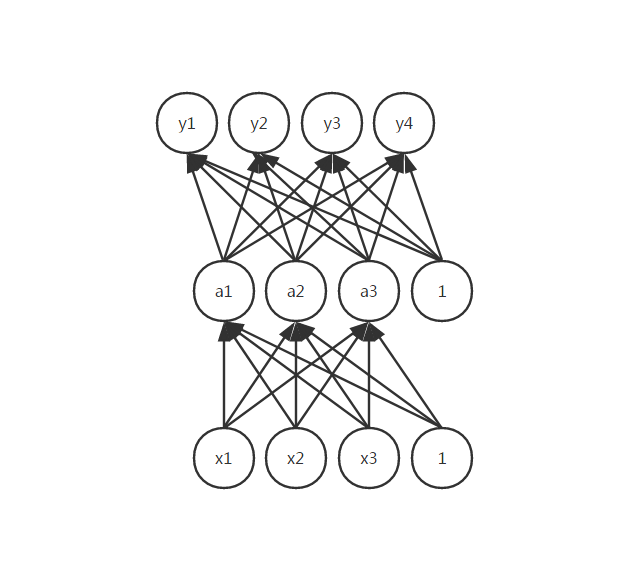

以及这样的

以及大部分你需要的

是需要拖拖拽拽就能直接绘制完成的实用工具，居然都没人提到吗？

编辑于 2017-09-26
