SIMPLICI TI 的网络层数据队列管理

根据simplici TI说明，网络层数据队列分为输入队列和输出队列，输入队列用于存储从射频层取回的数据帧，输出队列用于暂存等待发送的数据帧，它们使用了LRU淘汰机制。

单个队列数据队列单元如下所示：

其中fi_usage代表数据单元使用状况，一共有如下几种状态，FI_AVAILABLE代表数据单元可用，FI_INUSE_UNTIL_DEL表示等待释放存储空间，FI_INUSE_UNTIL_TX表示等待发送，FI_INUSE_UNTIL_FWD表示等待AP转发，FI_INUSE_TRANSITION表示取回，不在中断中删除。

oderStamp个人理解用于表示数据在队列中停留时间,mrfiPkt当然就是射频数据包

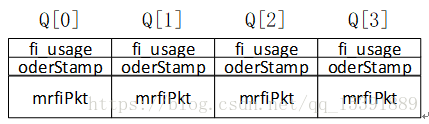

存储结构如图所示：

Simplici Ti针对队列管理主要提供如下API:

void nwk_QInit(void)	队列初始化
frameInfo_t *nwk_QfindSlot(uint8_t which)	找到一个位置用于从射频取回帧数据
void nwk_QadjustOrder(uint8_t which, uint8_t stamp)	调整队列
frameInfo_t *nwk_QfindOldest(uint8_t which, rcvContext_t *rcv, uint8_t fi_usage)	查看帧队列并查找停留在队列时间最长的可用帧
frameInfo_t *nwk_getQ(uint8_t which)	获取指定帧队列的地址
