stm32f4 SDIO接口驱动整理

今天整理一下F4自带的SDIO接口的使用。

F4 的 SD/SDIO MMC 卡主机接口 (SDIO) 支持多媒体卡（ MMC 卡）、 SD 存储卡、 SD I/O 卡和 CE-ATA 设备之间的接口。各种各样的卡大致就分为上述几类卡型，不同的卡型也拥有不同的通信协议，如果要详细了解各类卡的通信协议及相关的约定，可以浏览下面的几个网站：
● 多媒体卡协会网站 www.mmca.org 中提供了由 MMCA 技术委员会发布的多媒体卡系统规范。
● SD 卡协会网站 www.sdcard.org 中提供了 SD 存储卡和 SD I/O 卡系统规范。
● CE-ATA 工作组网站 www.ce-ata.org 中提供了 CE-ATA 系统规范。

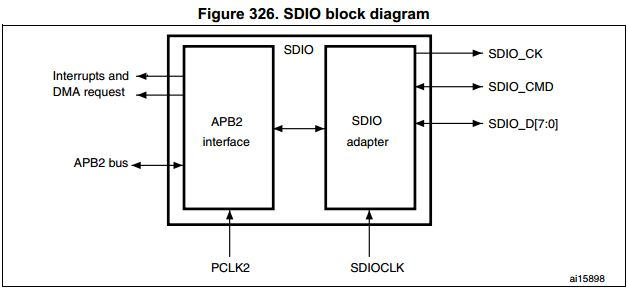

F4的SDIO可以十分方便的驱动各类SD卡，它由下面两个部分组成：
● SDIO 适配器块提供特定于 MMC/SD/SD I/O 卡的所有功能，如时钟生成单元、命令和数据传输。
● APB2 接口访问 SDIO 适配器寄存器，并且生成中断和 DMA 请求信号。

从表中可以发现SDIO有三条时钟线：
● PCLK2（APB2总线接口时钟）：该时钟用于驱动 SDIO的 APB2总线接口，其频率为 HCLK/2，一般为 84Mhz。
● SDIOCLK （SDIO 适配器时钟）：该时钟用于驱动 SDIO 适配器，来自 PLL48CK，一般为48Mhz，并用于产生 SDIO_CK 时钟。
● SDIO_CK（SDIO_CK卡时钟）：每个
