西瓜书之误差逆传播公式推导、源码解读及各种易混淆概念

关键词：反向传播（BP）；caffe源码；im2col；卷积；反卷积；上池化；上采样

---

公式推导

以前看到一长串的推导公式就想直接跳过，今天上午莫名有耐心，把书上的公式每一步推导自己算一遍，感觉豁然开朗。遂为此记。

sigmoid函数求导比relu复杂一点。如果采用relu，神经元输入和输出的导数就为1，计算更方便。
因为更新的原则是朝着损失降低最快的方向更新，可以把w看成是自变量，系数的计算就是反向传播的过程，系数越大，降低越快。

---

Caffe 源码解读

前向传播源码：

//前向传播
template <typename Dtype>
void ConvolutionLayer<Dtype>::Forward_cpu(const vector<Blob<Dtype>*>& bottom,
      const vector<Blob<Dtype>*>& top) {
  //blobs_[0]保存权值, blobs_[1]保存偏置
  const Dtype* weight = this->blobs_[0]->cpu_data();
  //bottom.size()是bottom中blob的数量，等于top中blob的数量，一般情况下为1
  for (int i = 0; i < bottom.size(); ++i) {
    //获取输入，输出数据指针
    const Dtype* bottom_data = bottom[i]->cpu_data();
    Dtype* top_data = top[i]->mutable_cpu_data();
	//第n张图片
    for (int n = 0; n < this->num_; ++n) {
      //卷积操作，采用矩阵乘积实现
     // bottom_dim_ =3*28*28
     // kernel = 20*5*5
     // top_dim_ = 20*24*24
      this->forward_cpu_gemm(bottom_data + n * this->bottom_dim_, weight,
          top_data + n * this->top_dim_);
      if (this->bias_term_) {
        const Dtype* bias = this->blobs_[1]->cpu_data();
		//加上偏置
        this->forward_cpu_bias(top_data + n * this->top_dim_, bias);
      }
    }
  }
}

反向传播源码：

//反向传播
template <typename Dtype>
void ConvolutionLayer<Dtype>::Backward_cpu(const vector<Blob<Dtype>*>& top,
      const vector<bool>& propagate_down/*是否反传*/, const vector<Blob<Dtype>*>& bottom) {
  const Dtype* weight = this->blobs_[0]->cpu_data();
  Dtype* weight_diff = this->blobs_[0]->mutable_cpu_diff();
  for (int i = 0; i < top.size(); ++i) {
	//上一层传下来的导数
    const Dtype* top_diff = top[i]->cpu_diff();
    const Dtype* bottom_data = bottom[i]->cpu_data();
	//传给下一层的导数
    Dtype* bottom_diff = bottom[i]->mutable_cpu_diff();
    // Bias gradient, if necessary.
	// 更新偏置，直接加上残差(每个偏置所对应的图内所有残差之和)
    if (this->bias_term_ && this->param_propagate_down_[1]) {
      Dtype* bias_diff = this->blobs_[1]->mutable_cpu_diff();
      for (int n = 0; n < this->num_; ++n) {
        this->backward_cpu_bias(bias_diff, top_diff + n * this->top_dim_);
      }
    }
    if (this->param_propagate_down_[0] || propagate_down[i]) {
      for (int n = 0; n < this->num_; ++n) {
        // gradient w.r.t. weight. Note that we will accumulate diffs.
		// 对weight 计算导数（用来更新weight）
        // /将下一层残差与weight进行相关计算，得到卷积层的残差
        if (this->param_propagate_down_[0]) {
          this->weight_cpu_gemm(bottom_data + n * this->bottom_dim_,
              top_diff + n * this->top_dim_, weight_diff);
        }
        // gradient w.r.t. bottom data, if necessary.
		// 对bottom数据计算导数（传给下一层）
		// bottom_data与top_diff做相关计算，得到w权值更新量
        if (propagate_down[i]) {
          this->backward_cpu_gemm(top_diff + n * this->top_dim_, weight,
              bottom_diff + n * this->bottom_dim_);
        }
      }
    }
  }
}

所以也就更好理解为什么
bottom_data * top_diff = weight_diff
top_diff * weight = bottom_diff

真实的过程应该是一个不断的循环

bottom_data * top_diff = weight_diff（用于更新当前层的权值）
top_diff * weight = bottom_diff （传递到下一层）
（上一层的bottom_diff 是下一层的top_diff ）
bottom_data * top_diff = weight_diff （用于更新当前层的权值）
top_diff * weight = bottom_diff（继续传递到下一层）

---

关于提升卷积速度（im2col）

卷积核横向展开为1行

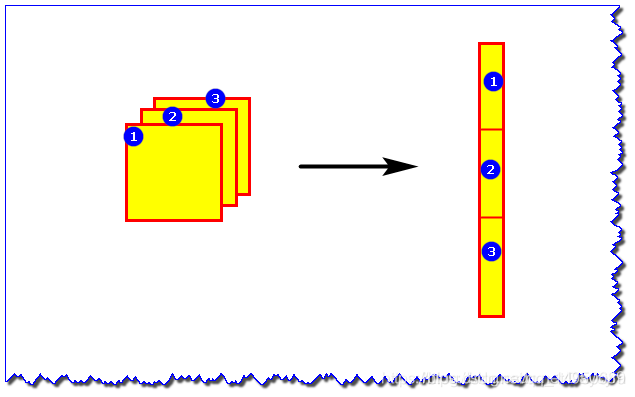

将多个通道应用卷积核的相同位置区域（3维数据）纵向展开为一列

案例1: 前向传播
kernel size：20 * 5 * 5
input blob：1 * 28 * 28
output blob：20 * 24 * 24（576）

kernel size：50 * 5 * 5
input blob：20 * 12 * 12
output blob：50 * 8 * 8

参考链接

案例2（前向传播、计算bottom_diff、计算weight_diff）：

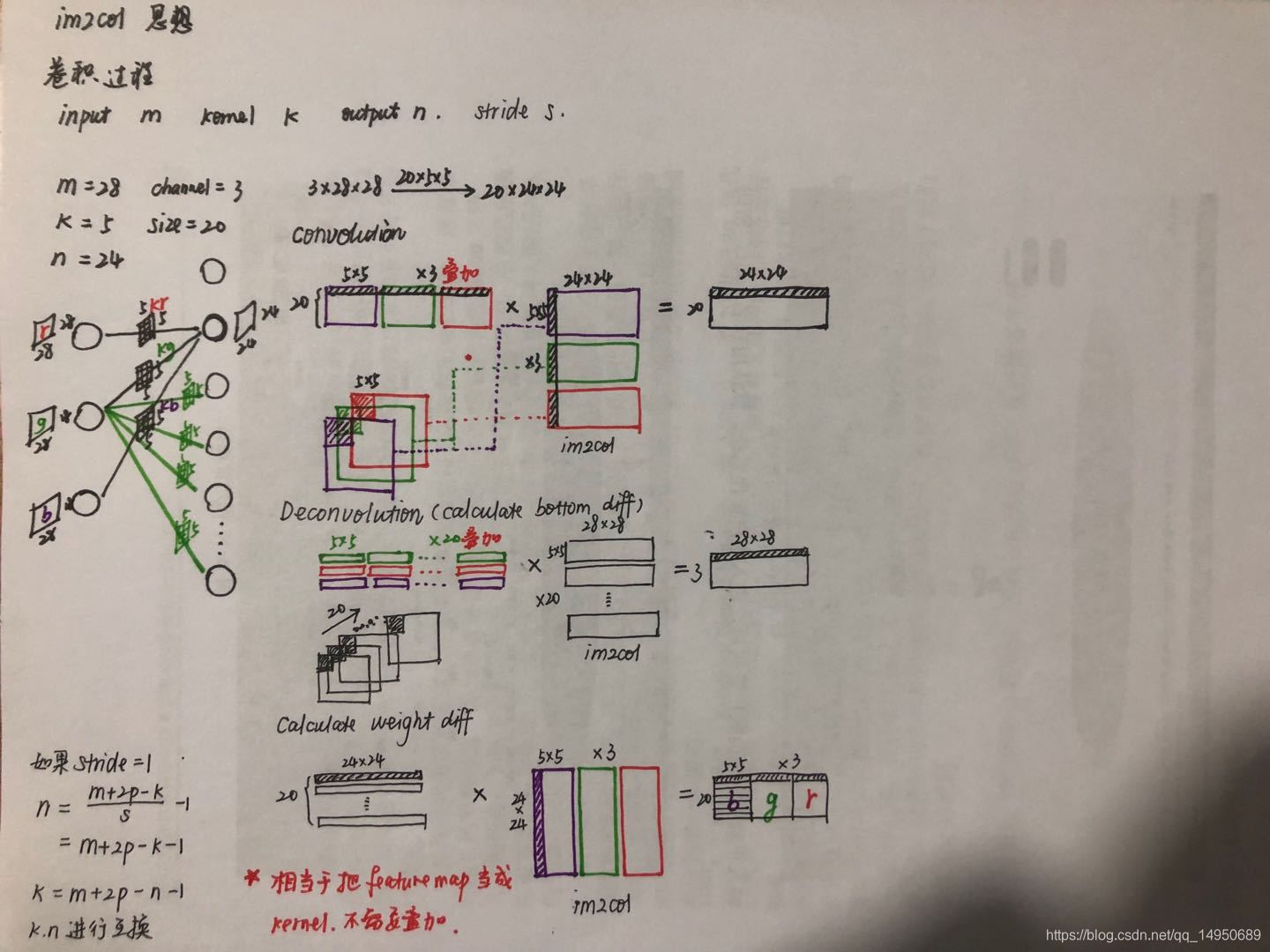

核心思想：
将卷积核展开成行。
将不同图片相同位置的卷积区域提取成列。
定格位置的数目即输出特征图像的大小。

反向传播过程中pad的问题
假设输入特征图 m * m，输出特征图 n * n
卷积过程pad（p） ，stride（s） =1 ，kernel （k）
n = （m+2p-k）/ s +1
m - n = k -1-2p
若 p = （k-1）/ 2，m = n
若 p != （k-1）/ 2，要考虑补边。

---

卷积与反卷积

卷积过程：

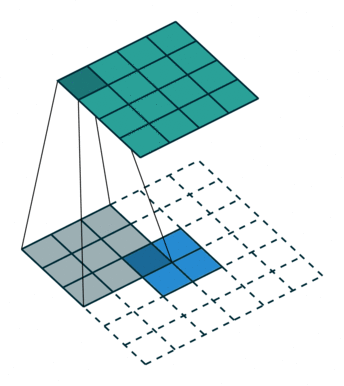

反卷积过程：

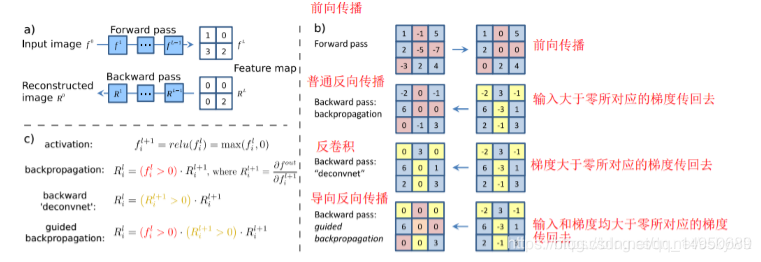

卷积 | 反向传播 | 反卷积 | 导向反向传播 | 的区别

• 反向传播要记录先前输入大于0的位置，反卷积只考虑梯度
• 反卷积的参数需要学习，反向传播用的是既有参数。

上池化 | 上采样 | 反卷积 | 的区别

上池化(UnPooling)、上采样(UnSampling)、反卷积(Deconvolution)

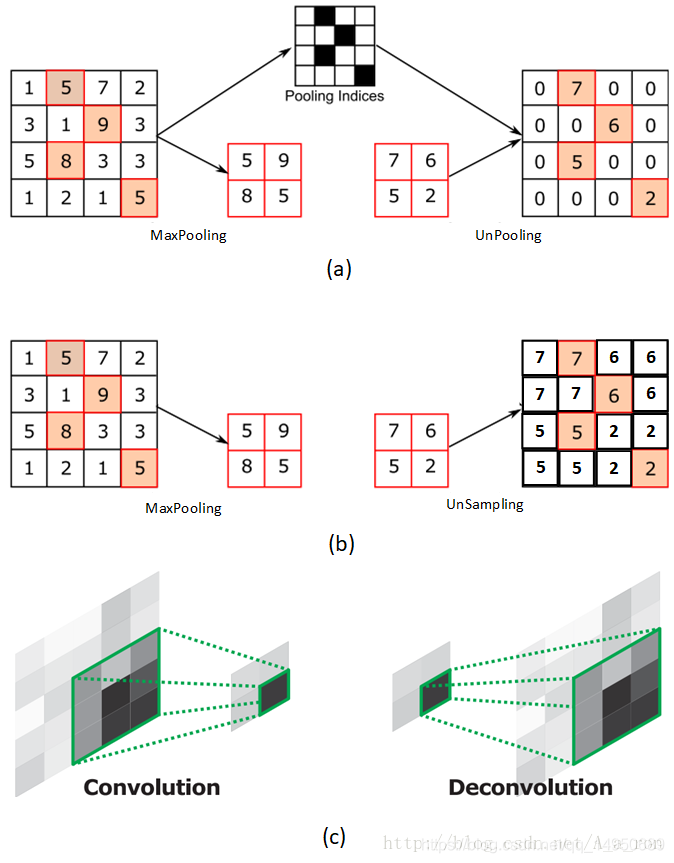

图（a）表示UnPooling的过程，特点是在Maxpooling的时候保留最大值的位置信息，之后在unPooling阶段使用该信息扩充Feature Map，除最大值位置以外，其余补0。
与之相对的是图（b），两者的区别在于UnSampling阶段没有使用MaxPooling时的位置信息，而是直接将内容复制来扩充FeatureMap。从图中即可看到两者结果的不同。
图（c）为反卷积的过程，反卷积是卷积的逆过程，又称作转置卷积。最大的区别在于反卷积过程是有参数要进行学习的（类似卷积过程），理论是反卷积可以实现UnPooling和unSampling，只要卷积核的参数设置的合理。

backward propagation：记录输入大于0的位置
unpooling：记录最大值信息（如果池化采用的是平均池化，那么UnPooling和unSampling类似）

参考链接
