概述

UML（Unified Modeling Language，统一建模语言）：

• 统一：UML通过统一的表示方法，让不同知识背景的领域专家、系统分析设计人员和开发人员以及用户可以方便地交流。
• 建模：通过一些标准的图形符号和文字来对系统进行建模，用于对软件进行描述、可视化处理、构造和建立软件系统制品的文档。
• 语言：一种分析设计语言，也就是一种建模语言。

UML

类和接口

类：

• 第一行表示类的名字。
• 第二行表示类的属性。
• 第三行表示类的方法。
• + 表示公开对应 public，- 表示私有对应 private，# 表示受保护对应 protected，static 表示静态。

接口：

• 第一行 <<接口名>> 表示接口的名字，接口还有另一种表示方法，俗称棒棒糖表示法。
• 第二行表示需要实现的方法。

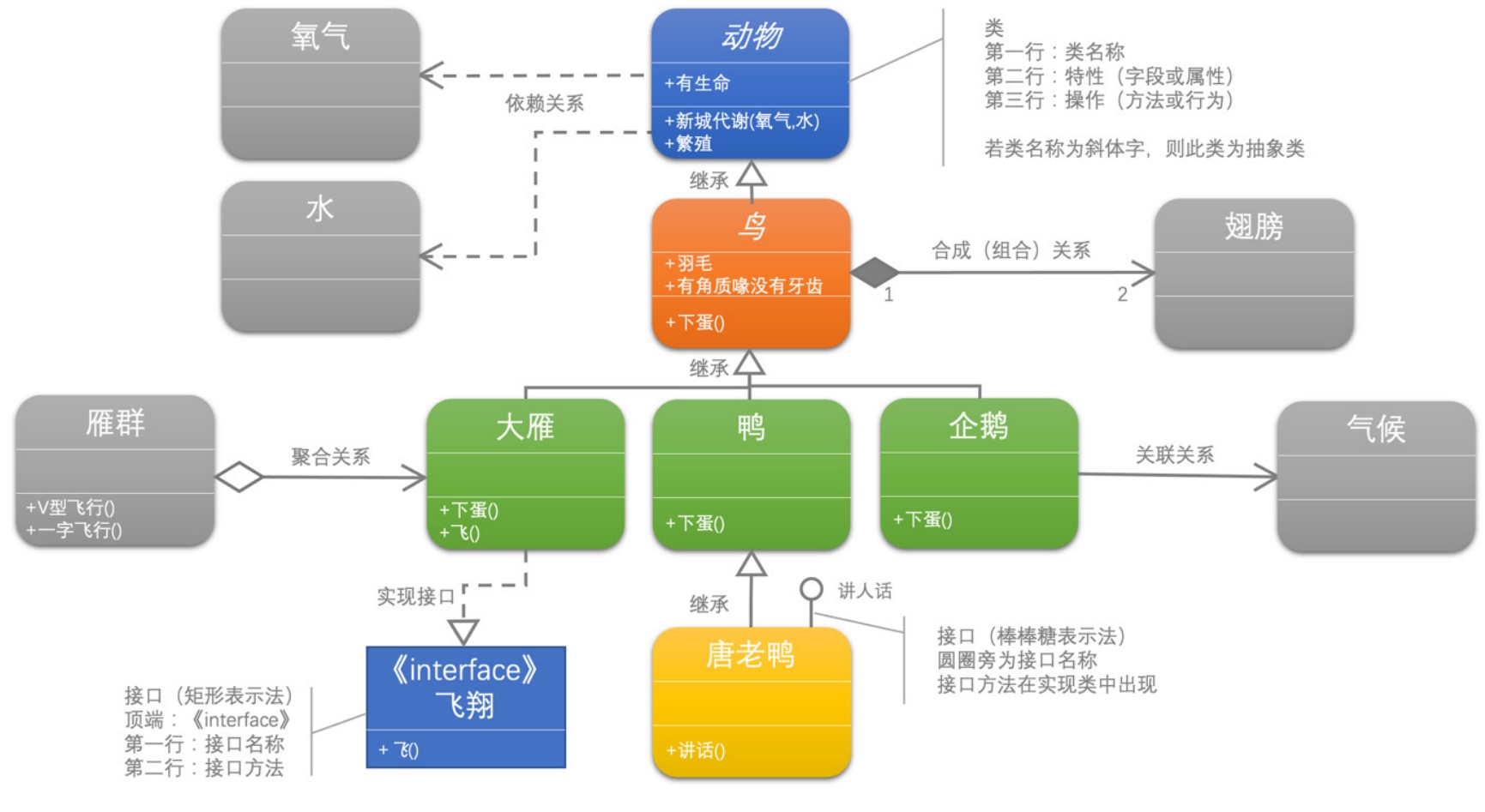

关系

关系分3类：

• 泛化：
  • 泛化关系分2类：继承、实现，is Type 模型。
  • 继承：鸟类继承自动物类。
  • 实现：大雁实现了飞翔接口。
• 关联：
  • 关联关系分3类：关联、聚合、组合，has Element 模型。
  • 聚合：单只大雁与雁群的关系。
  • 组合：翅膀与鸟的关系。
  • 关联：前两者是精确的关系，企鹅的生存需要特定的气候，这也是一种关联关系。
• 依赖：
  • 依赖：动物的生存依赖空气和水。use Element 模型。
