构建LVS负载均衡群集LVS-NAT

最新推荐文章于 2025-05-09 19:20:59 发布

林向阳的BLOG

最新推荐文章于 2025-05-09 19:20:59 发布

阅读量202

点赞数

文章标签：服务器 centos 运维

本文链接：https://blog.youkuaiyun.com/qq482929763/article/details/105887724

版权

本文详细介绍LVS-NAT模式的配置步骤，包括设置VIP地址、安装ipvsadm、配置路由转发规则、设定负载均衡策略及节点服务器配置，实现基于轮询的HTTP服务负载分担。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

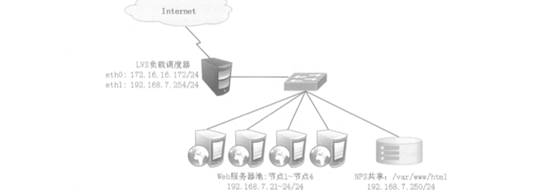

案列：地址转换模式（LVS-NAT）
在这里插入图片描述
1、实施准备：外网地址172.16.16.172作为vip地址。Lvs调度器有两块网卡
2、 ens33：192.168.7.254 （内网网关）
3、 ens37：172.16.16.172（外网）
Lvs调度器开启路由转发规则，以便节点服务器能够访问lnternet。
共享存储调度器的内网地址网关（192.168.7.254）
2、配置负载调度器
1）安装ipvsadm包
[root@localhost ~]# yum -y install ipvsadm
2）开启路由转发规则
[root@localhost network-scripts]# vim /etc/sysctl.conf
[root@localhost network-scripts]# sysctl -p
net.ipv4.ip_forward = 1
3）配置负载分配策略
[root@localhost ~]# ipvsadm -C //清除原有的策略
[root@localhost ~]# ipvsadm -A -t 172.16.16.172:80 -s rr 创建虚拟服务器
[root@localhost ~]# ipvsadm -a -t 172.16.16.172:80 -r 192.168.7.21:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 172.16.16.172:80 -r 192.168.7.22:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 172.16.16.172:80 -r 192.168.7.23:80 -m -w 1
[root@localhost ~]# ipvsadm -a -t 172.16.16.172:80 -r 192.168.7.24:80 -m -w 1
[root@localhost ~]# ipvsadm-save
-A -t 172.16.16.172:http -s rr
-a -t 172.16.16.172:http -r 192.168.7.21:http -m -w 1
-a -t 172.16.16.172:http -r 192.168.7.22:http -m -w 1
-a -t 172.16.16.172:http -r 192.168.7.23:http -m -w 1
-a -t 172.16.16.172:http -r 192.168.7.24:http -m -w 1
[root@localhost ~]# systemctl enable ipvsadm.service
3、配置节点服务器
所有节点服务器均使用相同配置，包括http及端口，网站文档。
1）[root@localhost ~]# yum -y install httpd
2）启用httpd服务程序
3）写入httpd访问目录
[root@localhost yum.repos.d]# echo “web1” >> /var/www/html/index.html
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd
4）在客户机测试lvs群集，如果有多个节点的网页不同，刷新则不同
在这里插入图片描述

如果要实现web目录统一，在所有节点服务器挂载nfs
[root@localhost yum.repos.d]# showmount -e 192.168.7.250
Export list for 192.168.7.250:
/opt/wwwroot *
[root@localhost yum.repos.d]# mount 192.168.7.250:/opt/wwwroot /var/www/html/
在测试如下：
在这里插入图片描述
