OOAD教学管理子系统 分析类图

分析类图

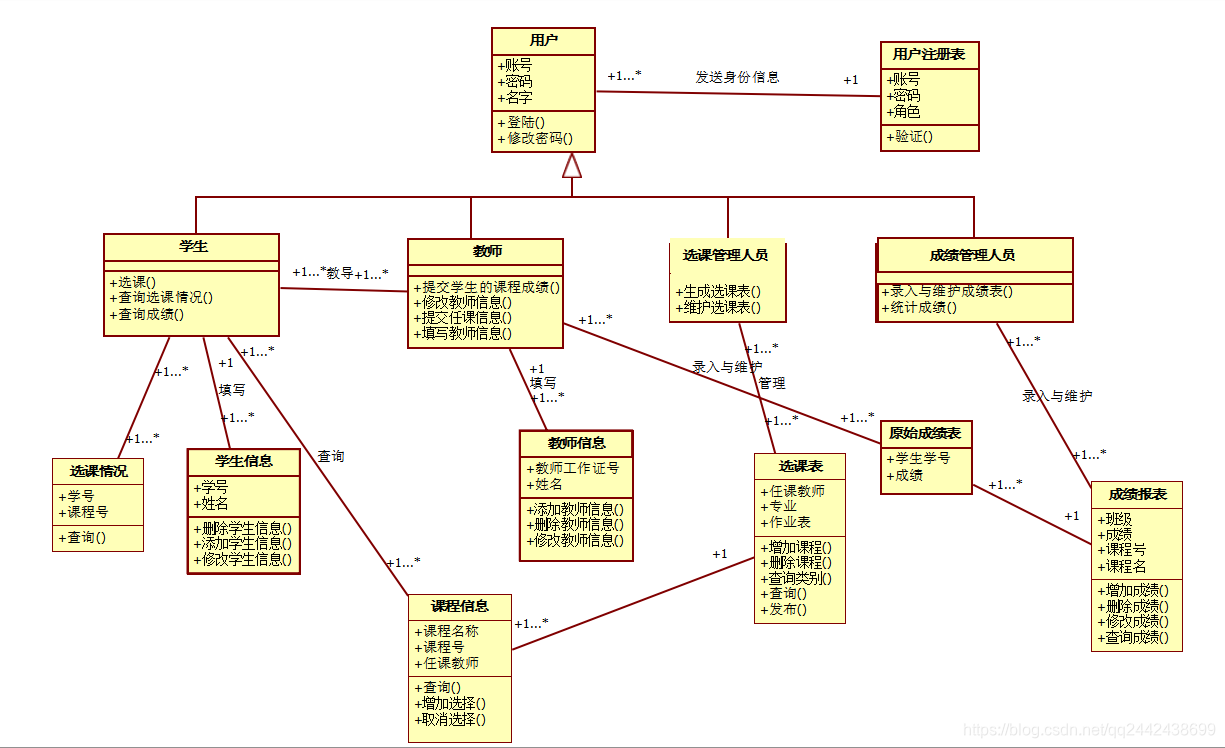

1.图形文档

2.文字说明



    2.1用户

类的整体说明：使用该系统的参与者被称为用户，拥有登录的权限



属性说明

（一）账号：具有一定格式的唯一标识每个用户的字符串；

（二）姓名：使用者的姓名；

（三）密码：验证用户所需要的字符串。



操作说明

（一）登录：使用者输入账号和对应的密码，系统查找是否存在改用户，存在则跳  到系统的首页；否则，提示用户不存在或密码错误；

（二）修改密码：用户可以在成功登录系统下，修改登录的密码。



继承描述：学生、教师、选课管理人员、成绩管理人员。学生等继承了用户的所有  特征。





    2.2学生

类的整体说明：能够登录系统进行选课、浏览课程信息、查询成绩等操作的用户被  称为学生



属性说明

（一）账号：具有一定格式的唯一标识每个用户的字符串；

（二）姓名：使用者的姓名；

（三）密码：验证用户所需要的字符串。





操作说明

（一）登录：使用者输入账号和对应的密码，系统查找是否存在改用户，存在则跳  到系统的首页；否则，提示用户不存在或密码错误；

（二）修改密码：用户可以在成功登录系统下，修改登录的密码。

（三）选课：

（四）查询本学期已选课程

（五）查询已有成绩



关联描述：

（一）一个学生至少可以查询一门课程内容，一门课程至少可以被一个学生查询；

（二）一个学生至少可以选择一门课程，一门课程至少可以被一个学生选择；

（三）一个学生可以查看本学期已选课程，课程可以被选择该门课程的学生查看；

（四）一个学生可以查看本学期已选课程的课程，课程的成绩可以被选择该门课程  的学生查看；

（五）一位教师至少可以教导一个学生，一个学生至少可以被一位教师教导。  继承描述：学生和用户之间存在继承关系。学生继承了用户的所有特征。
