本文介绍了如何使用STM32L051开发板结合HAL库，通过读取内部温度传感器的数据，利用出厂校准值进行温度计算。根据STM32L051的规格书，结合TS_CAL1和TS_CAL2的值，配置ADC并使用DMA进行数据获取。程序中MCU读得TS_CAL1为902，TS_CAL2为668。
条件：
- STM32L051开发板
- HAL库
- Keil MDK 5

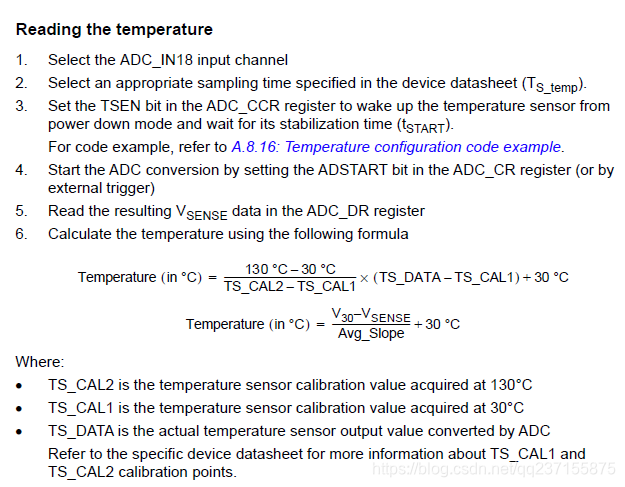

官方RM0377 参考手册读内部温度公式：
参考手册给了2个公式，第1个是利用出厂校准的130度的值和30度的值来计算，第2个公式是利用V30和Avg_Slope来计算。 然而在我能找到的资料当中并未找到STM32L051的V30是多少，网上找到的都是F103或者F407的值，而且是V25不是V30。所以只能利用公式一来计算。

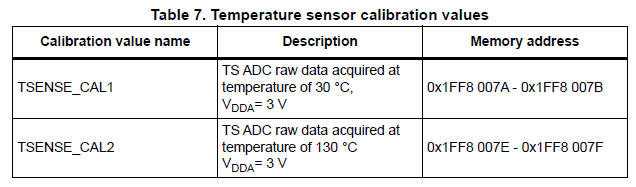

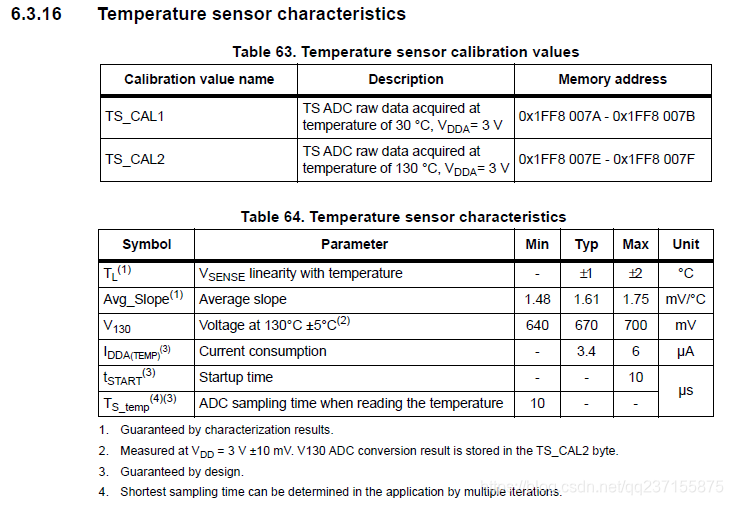

STM32L051的规格书中给出了TS_CAL2和TS_CAL1的值：
TSENSE_CAL1即 TS_CAL1，TSENSE_CAL2即TS_CAL2。
ADC配置使用CUBE配置，使用DMA。以下是计算的部分的程序：
//MCU内部温度传感器
#define TEMP130_CAL_ADDR ((uint16_t*) ((uint32_t) 0x1FF8007
