虚拟防火墙简单配置实验

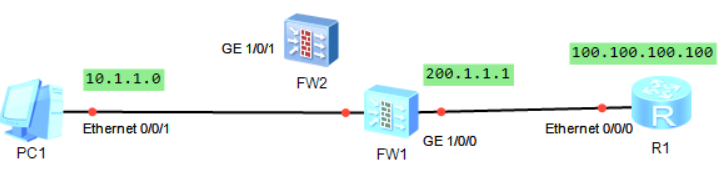

实验topo：

在这里插入图片描述

实验目的：

熟悉双机热备原理
双机热备组网规划

实验需求：

PC1访问外网

配置思路：

防火墙配置接口加区域，注意：给虚拟防火墙的接口会被初始化，所以不用配

interface GigabitEthernet1/0/0
 ip address 200.1.1.1 255.255.255.240
firewall zone trust  ---左边接口放trust区域
 add interface Virtual-if0
firewall zone untrust  ---右边接口放untrust区域
 add interface GigabitEthernet1/0/0

ISP配置接口：

interface Ethernet0/0/0
 ip address 200.1.1.2 255.255.255.240
interface LoopBack1
 ip address 100.100.100.100 255.255.255.255

开启VSYS功能：

VSYS enable
vsys name SC

进入虚拟防火墙SC，并给接口加区域

switch vsys  SC 进入虚拟防火墙内部
firewall zone untrust  ---右边加untrust
 add interface Virtual-if1
firewall zone trust  ---左边加trust
 add interface G1/0/1

写默认路由指向主墙：

IP router-static 0.0.0.0 0 public

在虚拟墙上和主墙上写安全策略：

SC:
security-policy
 rule name a1
  source-zone trust
  destination-zone untrust
  action permit
FW1:
security-policy
 rule name a1
  source-zone trust
  destination-zone untrust
  action permit

在主墙上写nat policy访问外网：

nat-policy
 rule name t
  source-zone trust
  destination-zone untrust
  action nat easy-ip

实验结果：

访问外网：

PC>ping 100.100.100.100
Ping 100.100.100.100: 32 data bytes, Press Ctrl_C to break
From 100.100.100.100: bytes=32 seq=1 ttl=253 time=31 ms
From 100.100.100.100: bytes=32 seq=2 ttl=253 time<1 ms
From 100.100.100.100: bytes=32 seq=3 ttl=253 time=16 ms
From 100.100.100.100: bytes=32 seq=4 ttl=253 time=15 ms
From 100.100.100.100: bytes=32 seq=5 ttl=253 time=16 ms
