Docker Swarm 介绍和工作原理

什么是Docker Swarm

Docker Swarm是Docker公司推出的用来管理Docker集群的平台，Swarm是容器集群管理工具，可以统一管理分布在不同主机的多个容器，相比起Kubenetes，Docker Swarm无需额外安装。

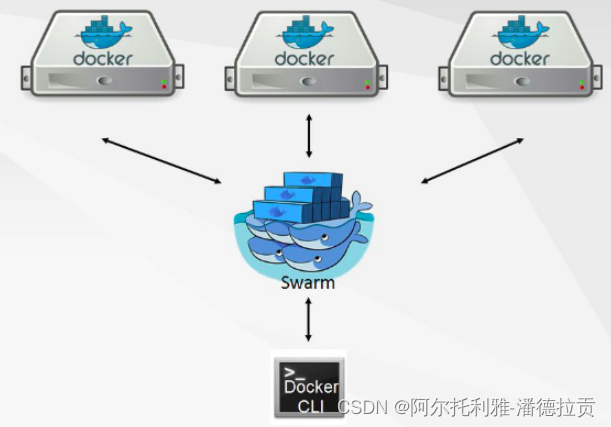

下面这个图，就可以看到docker swarm管理docker的一个架构图。以前使用docker命令行是针对docker主机的，然后到这台机器上单独的控制这台机器上的主机，有了swarm之后，客户端命令是针对docker集群的。它的命令几乎等同于docker的原生命令，它把命令发送给swarm，swarm选择发送一个节点去真正的执行，swarm是通过docker自带的远程的API，来实现对docker的控制。

Docker Swarm 设计架构

因为是集成在Docker之中，由Docker Client向Swarm发送指令。每个Docker engine实例称为一个Node，既可以是物理机，也可以是虚拟机。分为manager和worker。worker只负责接收并执行任务，manager在此基础上还要接收用户指令，服务调度，服务发现...

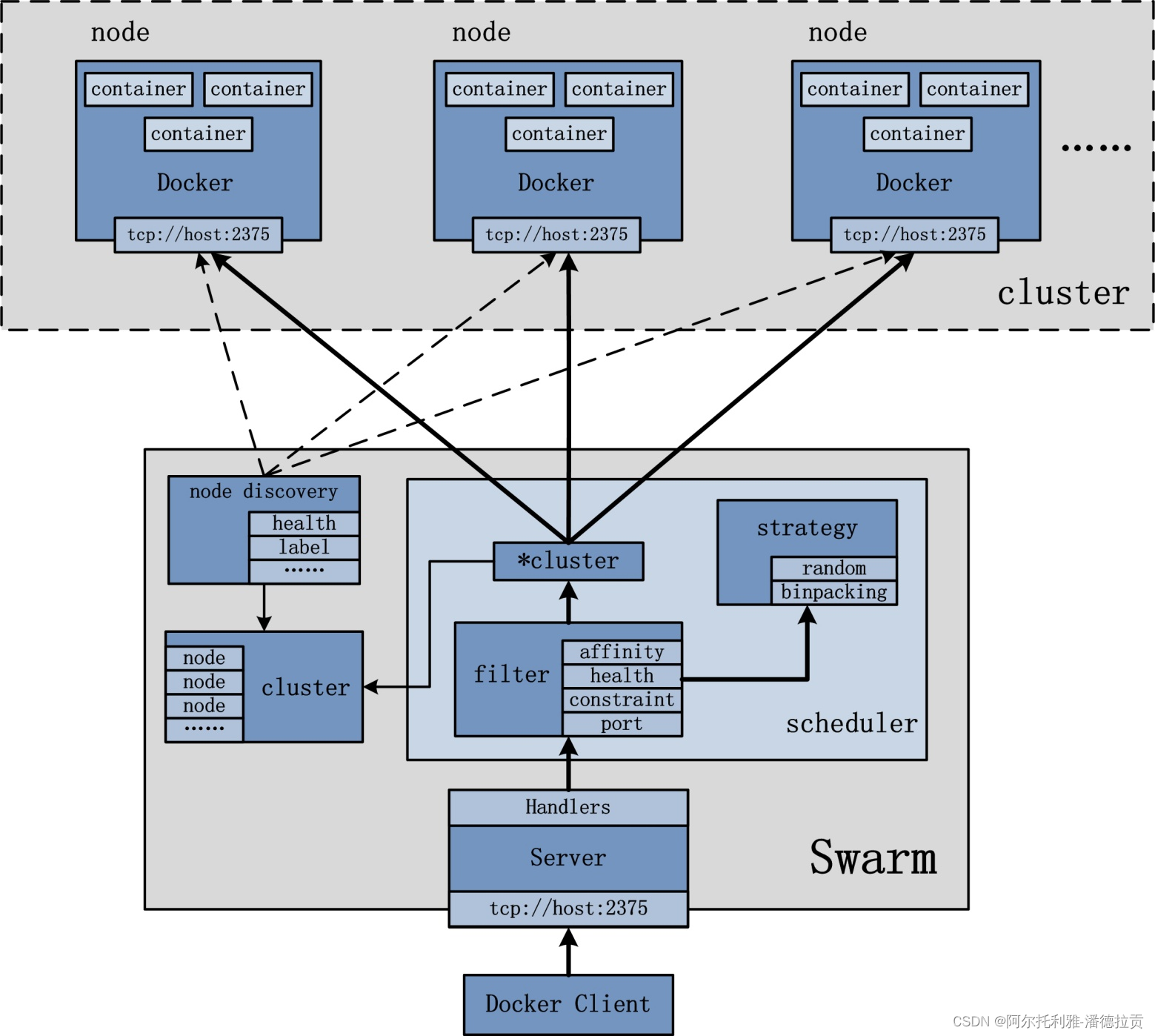

docker Client 在manager节点的外边，假如执行了docker service create，先会经过Swarm接受这条命令，传给Scheduler模块，Scheduler模块主要实现调度的功能，负责选择出来最优的节点，里面包含了2个子模块，Fiter 和Strategy，Fiter很明显是过滤节点，用来找出满足条件的节点（资源足够多，节点正常的），Strategy是过滤出来后选择出最优的节点（对比选择资源剩余最多的节点，或者找到资源剩余最少的节点），当然Fiter 和Strategy都是用户可以单独定制的，中间的Cluster是抽象的worker节点集群，包含了Swarm节点里面每个节点的信息，右边的Discovery是信息维护的模块，比如Label Health。Cluster最终调用容器的api，完成容器启动的刘而成。

filter

1. Constraints

约束过滤器，根据当前的操作系统的类型，内核版本，存储的类型进行指标上的约束，也可以自定义约束。当前系统启动的时候可以通过label指定当前机器所具有的特性然后通过Constraints把他们过滤出来。

1. Affinity

亲和性过滤器，支持容器的亲和性和镜像的亲和性，比如一个应用，DB容器和web容器放在一起，就可以通过这个来实现，

1. Dependency

依赖过滤器，link等等吧Dependency会将这些容器放在同一个节点上，有依赖管理的会将创建的容器和依赖的容器放在同一个节点上。

1. Health filter

健康过滤器，根据节点的健康状态进行过滤，把有问题的节点去掉。

1. Ports filter

端口过滤器，根据端口的使用情况进行过滤，比如一个8080端口在某个主机上被占用，某些主机未被占用，会选用未被占用的那些主机。

Strategy

1. Binpack

在同等情况下，会使用资源最多的节点，通过这个策略可以让容器聚集起来。

1. Spread

在同等情况下，会使用资源最少的节点，通过这个策略可以让容器均匀的分布在每个节点上。

1. Random

随机选择一个节点。

Node架构

Manager nodes

Manger 节点，顾名思义，是进行 Swarm 集群的管理工作的，它的管理工作集中在如下部分，

• 维护一个集群的状态；
• 对 Services 进行调度；
• 为 Swarm 提供外部可调用的 API 接口；

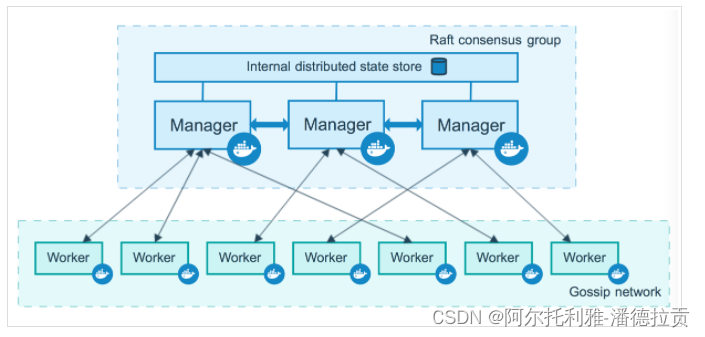

Manager 节点需要时刻维护和保存当前 Swarm 集群中各个节点的一致性状态，这里主要是指各个 Tasks 的执行的状态和其它节点的状态；因为 Swarm 集群是一个典型的分布式集群，在保证一致性上，Manager 节点采用 Raft 协议来保证分布式场景下的数据一致性；

Worker nodes

Worker 节点和 Manager 节点一样，同样都是运行在宿主机上的 Docker Engine，只是 Worker 节点的目的更为简单，它就是用来执行 Task 的；而默认情况下 Manager 节点也同样是 Worker 节点，同样可以执行 Task；其它更多有关 Worker nodes 的相关操作，参看笔者的实战篇；

Service工作原理

为了部署一个应用的镜像到Swarm模式的Docker Engine中，我们需要创建一个service。通常service是拥有大型应用系统上下文信息的微服务镜像。例如，一个服务可能包含一个HTTP服务器、一个数据库、或者其他的软件，我们需要这些软件运行在一个分布式环境中。

当创建service时，我们需要指定用什么镜像运行container，以及container内部运行什么样的命令。我们还需要定义以下内容：

• service向Swarm以外暴露的可用端口
• 一个overlay network，用来支持service之间相互通信
• CPU和内存的限制和预设
• 滚动更新的策略
• 镜像在Swarm中运行的副本数

Services，Tasks 和 Containers 之间的关系

当我们部署一个service到swarm时，manager节点将接受我们对service定义，并作为service的理想状态。Manager节点在swarm节点之间调度service的副本。不同节点上运行的task是相互独立的。

例如，我们设想在3个HTTP监听实例之间实现负载均衡。下图展示了拥有3个副本的HTTP监听器。每一个监听器实例就是一个swarm中的task。

一个container是一个被隔离的进程。在swarm模式的模型中，每一个task运行一个container。task就像调度器放置container使用的一个“槽”。一旦container运行起来，调度器就能意识到task是在运行状态。如果container不可用或者被终止，则task也将被终止。

task和调度

task是swarm调度的原子单元。当创建和更新service时，我们声明了service的理想状态，协调器通过调度task来实现这个理想状态。例如，我们定义了一个service，要求协调器在任何时候都能保证有3个HTTP监听器在运行。协调器创建3个task作为回应。每一个task就像一个“槽”，调度器将产生3个container放在“槽”中。container是task的一个实例。当一个HTTP监听器不可用或者崩溃，协调器将创建一个新的task副本，并放入一个新的container。

task的状态变化采用一种单向机制。贯穿task生命周期的状态有：已分配状态、已准备状态、正在运行状态，等等。如果task运行失败了，协调器会移除这个task并停止它的container，然后创建新的task替代它，以保证service定义的理想状态。

Swarm模式背后的逻辑其实是一种通用的调度器和协调器逻辑。service和task被抽象设计成并不需要知道他们实现的container是什么样的。假设，我们可以实现其他类型的task，例如虚拟机task或者非容器化的进程task。调度器和协调器并不需要知道task的类型。然而，当前版本的Docker只支持容器task。

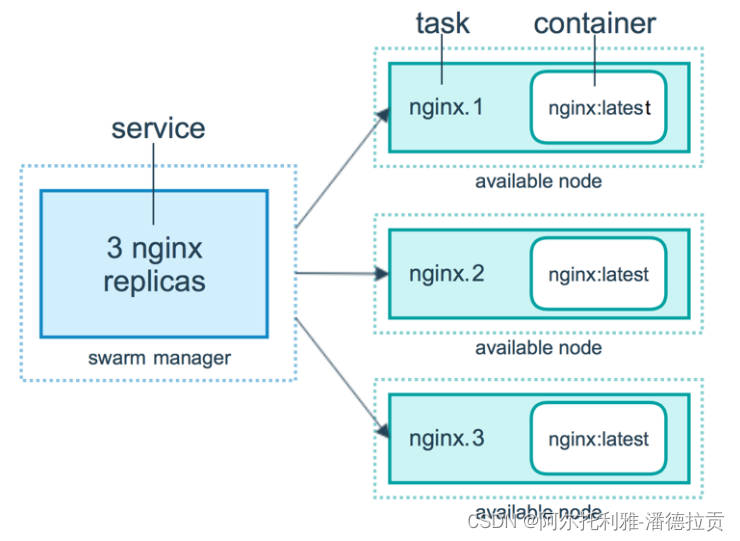

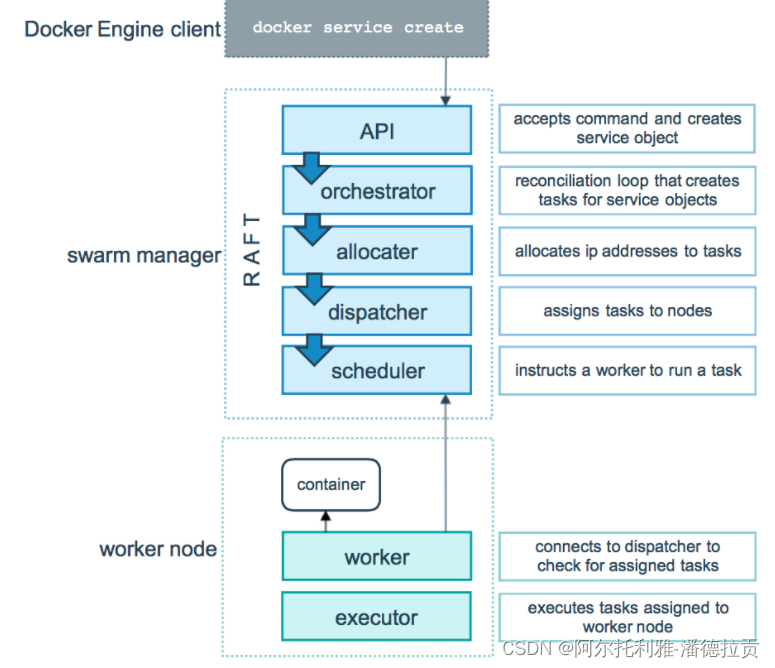

下图展示了Swarm模式如何接收service的创建请求，并调度task到worker节点。

复制和全局service

有两种service的部署模式，复制和全局。

设置task的数量来实现复制模式下的service。例如，想要部署3个副本的HTTP服务，每个副本都提供相同的服务。

全局service是在所有节点上都有一个task的service。不能指定task的数量。每次增加一个节点，协调器会创建一个task，并有调度器分配到新节点上。全局service的最佳应用是部署监控代理，病毒扫描，以及其他希望在swarm中每个节点上都部署的service。

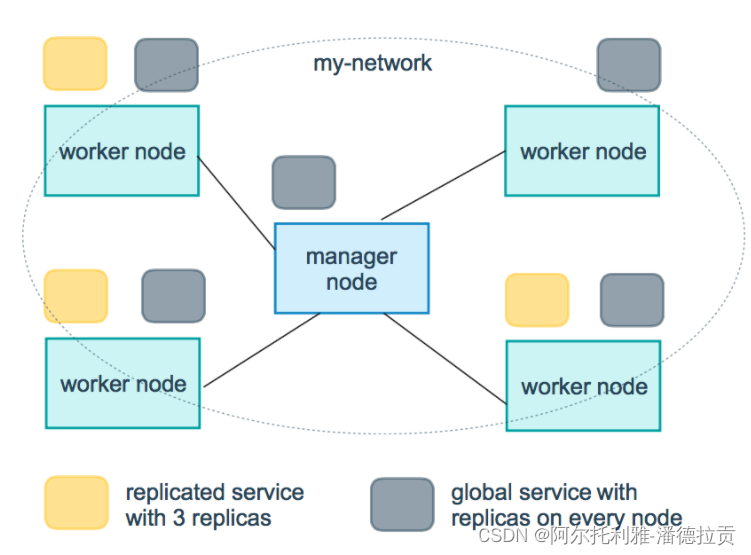

下图展示了3个副本的service和一个全局service部署在swarm中的情况，黄色代表3个副本的service，灰色代表全局service：
