TD-140网关：美系德系设备无缝互联的“万能翻译官“

TD-140 DeviceNet/PROFINET网关是上海泗博研发的工业协议转换专家，专为解决美系DeviceNet设备与德系PROFINET系统的互联难题而生。这款网关独创双模架构，既可作为主站管理63个Allen-Bradley等美系设备，又能作为从站无缝接入西门子PROFINET网络。其智能协议转换引擎支持1440字节大数据吞吐，内置字节序自动转换功能，完美解决美德设备间的数据格式差异。通过军工级15KV ESD防护和3KV电气隔离设计，TD-140确保在-40℃~70℃严苛环境下稳定运行，已成功应用于宝马、大众等跨国企业的智能产线，让不同国家的工业设备实现"无国界对话"。搭配直观的DNetStart配置软件，工程师可在10分钟内完成跨协议组网，显著提升工厂数字化改造效率。

1.双模自适应架构

主/从站灵活切换：

主站模式：支持连接63台DeviceNet从站设备（如变频器、机器人），实现多设备集中管控，I/O数据吞吐量高达1440字节（输入/输出各720字节）。

从站模式：作为DeviceNet从站时，提供224字节可配置I/O（8~224字节多档可选），无缝接入PROFINET主站系统（如西门子S7-1500）。

毫秒级实时响应：支持PROFINET RT/IRT协议，确保运动控制等高精度场景的通信确定性。

2.智能数据映射引擎

透明化数据转换：通过双向缓冲区映射，实现DeviceNet与PROFINET数据区的自动对齐，无需手动解析协议。

字节级交换控制：支持不交换、2字节交换、4字节交换模式，解决不同设备端序兼容性问题。

状态实时监控：启用8字节状态字功能，以位映射（bit=0/1）直观显示63个从站的在线/离线状态。

3.极简工程配置

一键扫描组网：通过DNetStart软件自动扫描DeviceNet网络从站设备，智能识别I/O参数并生成配置（手册P12）。

离线/在线双配置：支持离线预组态与在线调试，参数修改实时生效，减少停机时间。

PROFINET即插即用：设备名称/IP地址自动匹配PLC组态（手册P18），10分钟内完成网络部署。

4.工业级可靠性设计

强抗干扰能力：15KV ESD防护、3KV通信端口隔离。符合GB4824标准，耐受±8KV静电放电、10V/m电磁场干扰。

宽环境适应性：-40℃~70℃工作温度，5%~95%湿度无凝露。

数据安全机制：支持输入超时清零/保持可选，命令重发次数可调（2~254次），确保网络异常时系统稳定性。

典型应用

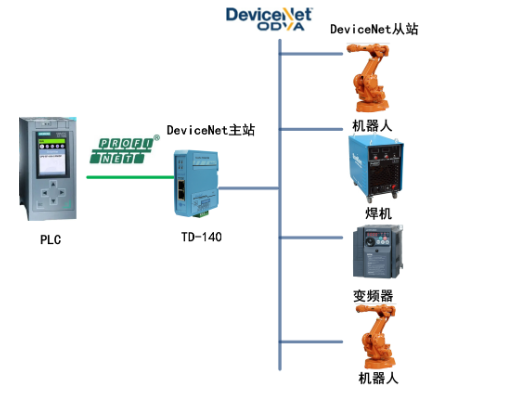

一、PROFINET从站 转DeviceNet 主站 应用

通过TD-140 DeviceNet主站模式可以实现支持DeviceNet从站协议的机器人、焊机、变频器等和支持PROFINET主站协议的西门子PLC之间的数据交换。

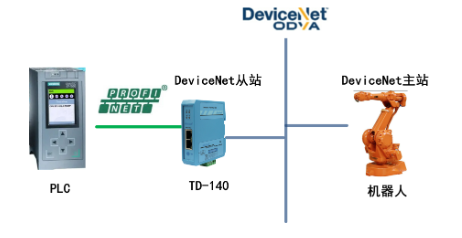

二、PROFINET从站 转DeviceNet 从站应用

通过TD-140 DeviceNet从站模式可以实现支持DeviceNet主站协议的机器人和支持PROFINET主站协议的西门子PLC之间的数据交换。
