在科研领域，尤其是涉及高动态运动测量、自主导航、机器人控制、无人机/无人车系统、航空航天仿真等方向时，战术级IMU（Tactical-grade IMU）因其较高的精度和可靠性而被广泛采用[01]。这类IMU的典型特征包括：

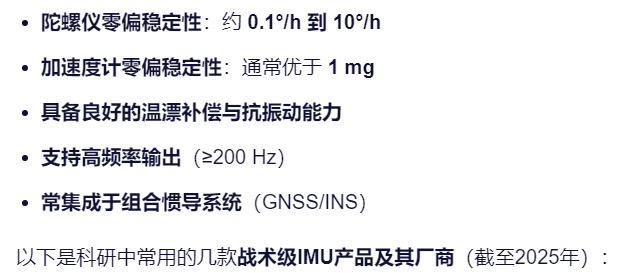

陀螺仪零偏稳定性：约 0.1°/h 到 10°/h
加速度计零偏稳定性：通常优于 1 mg
具备良好的温漂补偿与抗振动能力
支持高频率输出（≥200 Hz）
常集成于组合惯导系统（GNSS/INS）
以下是科研中常用的几款战术级IMU产品及其厂商（截至2025年）：

1. Honeywell HG4930 / HGuide n580 / Honeywell HG5700（激光陀螺 IMU）

类型：MEMS 战术级 IMU
陀螺零偏稳定性：约 1°/h
加速度计零偏：< 50 µg
特点：
支持 GNSS 耦合（n580 是完整 INS）
MIL-STD-810G 认证，适合严苛环境
广泛用于高校无人机、地面机器人平台研究
价格区间：约 ¥15万–30万元

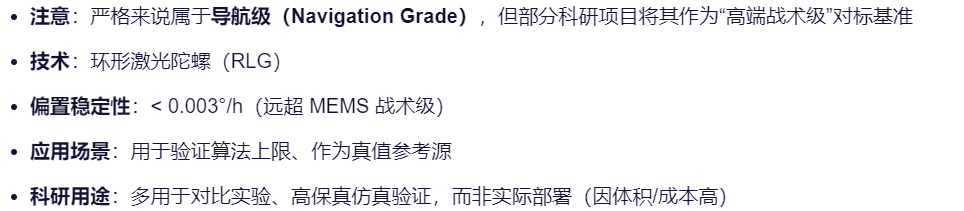

注意：严格来说属于导航级（Navigation Grade），但部分科研项目将其作为“高端战术级”对标基准
技术：环形激光陀螺（RLG）
偏置稳定性：< 0.003°/h（远超 MEMS 战术级）
应用场景：用于验证算法上限、作为真值参考源
科研用途：多用于对比实验、高保真仿真验证，而非实际部署（因体积/成本高）

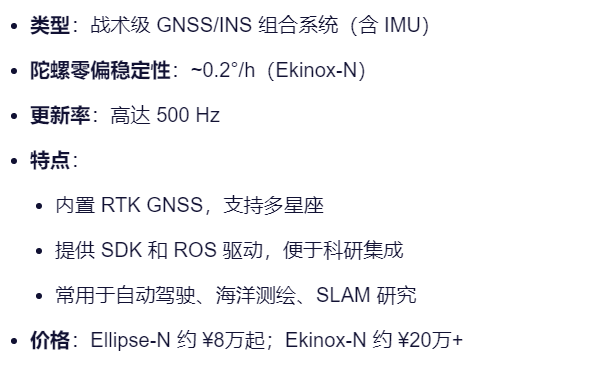

2. SBG Systems Ellipse-N / Ekinox-N

类型：战术级 GNSS/INS 组合系统（含 IMU）
陀螺零偏稳定性：~0.2°/h（Ekinox-N）
更新率：高达 500 Hz
特点：
内置 RTK GNSS，支持多星座
提供 SDK 和 ROS 驱动，便于科研集成
常用于自动驾驶、海洋测绘、SLAM 研究
价格：Ellipse-N 约 ¥8万起；Ekinox-N 约 ¥20万+

3. VectorNav VN-300 / VN-310

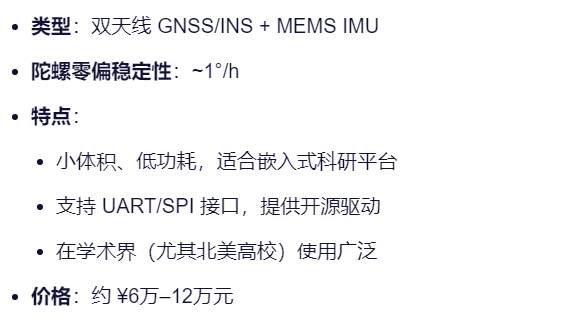

类型：双天线 GNSS/INS + MEMS IMU
陀螺零偏稳定性：~1°/h
特点：
小体积、低功耗，适合嵌入式科研平台
支持 UART/SPI 接口，提供开源驱动
在学术界（尤其北美高校）使用广泛
价格：约 ¥6万–12万元

4. Xsens MTi-630 / MTi-G-710

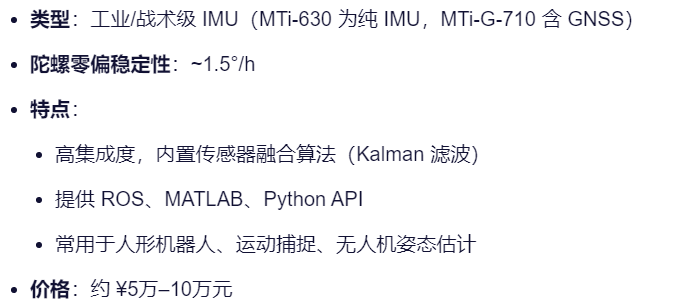

类型：工业/战术级 IMU（MTi-630 为纯 IMU，MTi-G-710 含 GNSS）
陀螺零偏稳定性：~1.5°/h
特点：
高集成度，内置传感器融合算法（Kalman 滤波）
提供 ROS、MATLAB、Python API
常用于人形机器人、运动捕捉、无人机姿态估计
价格：约 ¥5万–10万元

5. ADI（Analog Devices） ADIS16470 / ADIS16495 / ADIS16505 / ADIS16575 / ADIS16576 / ADIS16577

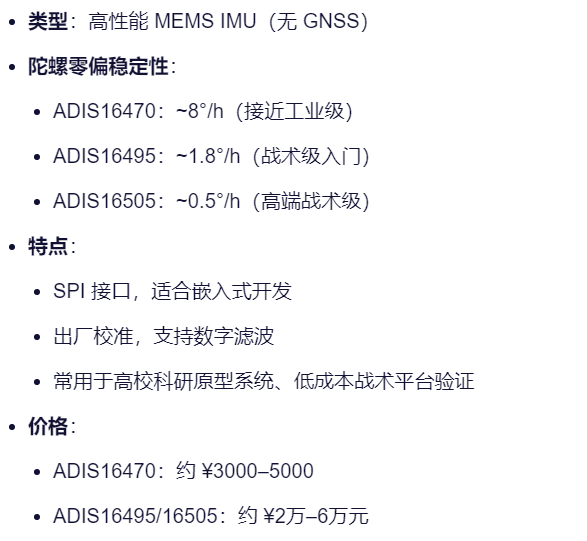

类型：高性能 MEMS IMU（无 GNSS）
陀螺零偏稳定性：
ADIS16470：~8°/h（接近工业级）
ADIS16495：~1.8°/h（战术级入门）
ADIS16505：~0.5°/h（高端战术级）
特点：
SPI 接口，适合嵌入式开发
出厂校准，支持数字滤波
常用于高校科研原型系统、低成本战术平台验证
价格：
ADIS16470：约 ¥3000–5000
ADIS16495/16505：约 ¥2万–6万元

厂商：Analog Devices Inc.（ADI）
类型：高性能 MEMS 战术级 IMU
封装尺寸：24.3 × 22.4 × 13.7 mm（铝壳）
接口：SPI
工厂校准：包含灵敏度、偏置、正交对准补偿
典型应用：
自主导航机器人
无人机飞控
工业自动化设备姿态监测
智能弹药与精确制导
优势：即插即用、全温补偿、适合快速原型开发
注：ADIS1657x 系列虽未公开详细 ARW/Bias 数据，但其性能介于工业级与战术级之间，常被科研项目作为“准战术级”使用。

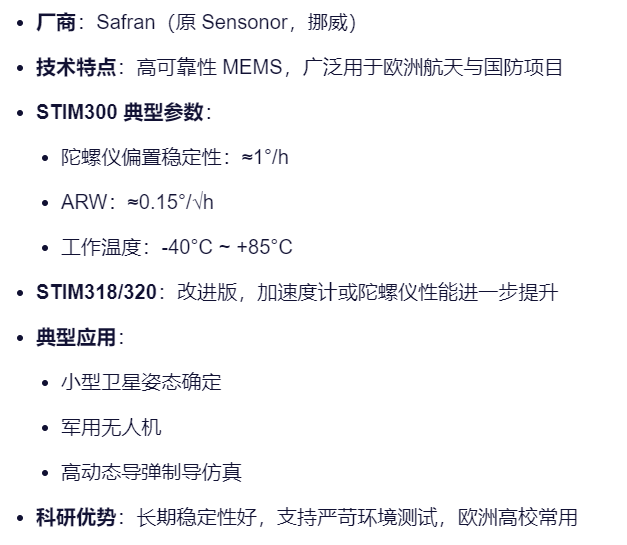

6. Safran STIM300 / STIM318 / STIM320

厂商：Safran（原 Sensonor，挪威）
技术特点：高可靠性 MEMS，广泛用于欧洲航天与国防项目
STIM300 典型参数：
陀螺仪偏置稳定性：≈1°/h
ARW：≈0.15°/√h
工作温度：-40°C ~ +85°C
STIM318/320：改进版，加速度计或陀螺仪性能进一步提升
典型应用：
小型卫星姿态确定
军用无人机
高动态导弹制导仿真
科研优势：长期稳定性好，支持严苛环境测试，欧洲高校常用

7.Epson M-G570PR

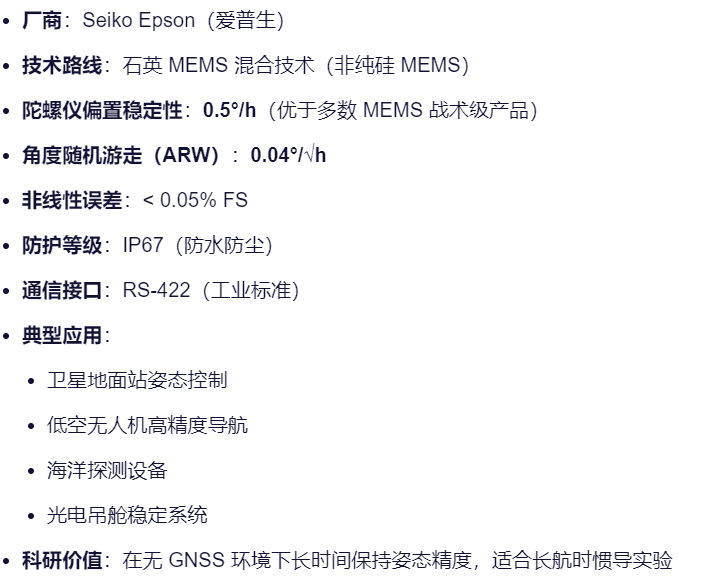

厂商：Seiko Epson（爱普生）
技术路线：石英 MEMS 混合技术（非纯硅 MEMS）
陀螺仪偏置稳定性：0.5°/h（优于多数 MEMS 战术级产品）
角度随机游走（ARW）：0.04°/√h
非线性误差：< 0.05% FS
防护等级：IP67（防水防尘）
通信接口：RS-422（工业标准）
典型应用：
卫星地面站姿态控制
低空无人机高精度导航
海洋探测设备
光电吊舱稳定系统
科研价值：在无 GNSS 环境下长时间保持姿态精度，适合长航时惯导实验

8. OxTS IMU10（集成于 WayFinder 系统）

类型：6轴 MEMS 战术级 IMU
加速度计量程：±8 g
陀螺仪量程：±490°/s
陀螺仪偏置稳定性：0.8°/h
角度随机游走（ARW）：0.12°/√hr
加速度计 VRW：0.012 m/s/√hr
轴对齐误差：< 0.01°（加速度计），< 0.05°（陀螺仪）
典型应用：多传感器融合定位（GNSS+LiDAR+Camera+IMU）、无人车、隧道/地下定位

9. 国内可选战术级 IMU（科研逐渐采用）

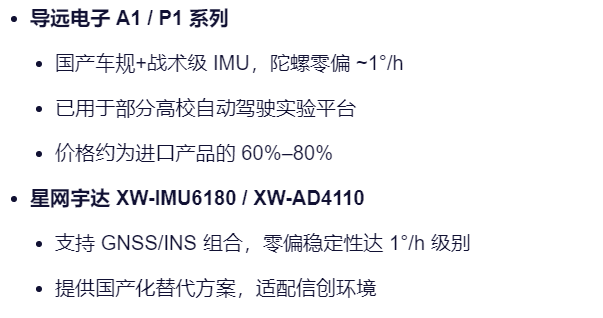

导远电子 A1 / P1 系列
国产车规+战术级 IMU，陀螺零偏 ~1°/h
已用于部分高校自动驾驶实验平台
价格约为进口产品的 60%–80%
星网宇达 XW-IMU6180 / XW-AD4110
支持 GNSS/INS 组合，零偏稳定性达 1°/h 级别

提供国产化替代方案，适配信创环境

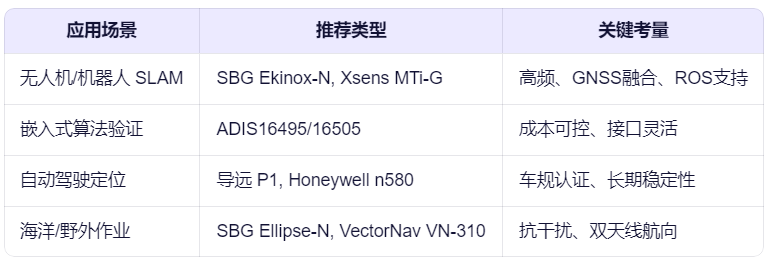

科研选型建议：
应用场景推荐类型关键考量
无人机/机器人 SLAM SBG Ekinox-N, Xsens MTi-G 高频、GNSS融合、ROS支持
嵌入式算法验证 ADIS16495/16505 成本可控、接口灵活
自动驾驶定位导远 P1, Honeywell n580 车规认证、长期稳定性
海洋/野外作业 SBG Ellipse-N, VectorNav VN-310 抗干扰、双天线航向

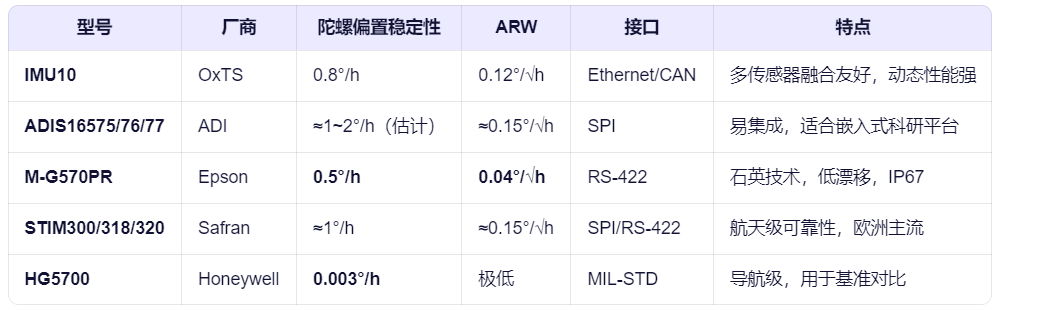

总结：科研常用战术级 IMU 对比表

型号厂商陀螺偏置稳定性 ARW 接口特点
IMU10 OxTS 0.8°/h 0.12°/√h Ethernet/CAN 多传感器融合友好，动态性能强
ADIS16575/76/77 ADI ≈1~2°/h（估计） ≈0.15°/√h SPI 易集成，适合嵌入式科研平台
M-G570PR Epson 0.5°/h 0.04°/√h RS-422 石英技术，低漂移，IP67
STIM300/318/320 Safran ≈1°/h ≈0.15°/√h SPI/RS-422 航天级可靠性，欧洲主流
HG5700 Honeywell 0.003°/h 极低 MIL-STD 导航级，用于基准对比

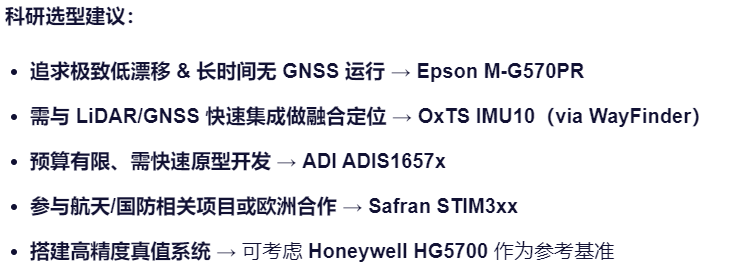

科研选型建议：
追求极致低漂移 & 长时间无 GNSS 运行 → Epson M-G570PR
需与 LiDAR/GNSS 快速集成做融合定位 → OxTS IMU10（via WayFinder）
预算有限、需快速原型开发 → ADI ADIS1657x
参与航天/国防相关项目或欧洲合作 → Safran STIM3xx
搭建高精度真值系统 → 可考虑 Honeywell HG5700 作为参考基准
[01] 惯性技术研究现状及发展趋势王巍自动化学报
