【UML】-对象图、包图

对象图

---

1、是什么

  对象：是一种概念，抽象或具有明确的边界的事情和应用目标；
  对象图：表示在某一时刻一组对象及他们之间关系的图，可以被看作是类图在系统某一时刻的实例；

2、构成:

• 状态
• 行为
• 特性

3、关系

• 关系：依赖、泛化、关联、实现

4、建模过程

• 确定各对象的类
• 确定各之间关系
• 针对某时刻各对象的状态，为对象建模
• 根据建模目标进行绘制

5、作用：

• 主要用来描述类的实例在特定时刻的动态，可以是类的实例也可以是交互图的静态部分，对于相对较复杂的数据结构，也同样有效；

6、应用

• 以机房收费系统为例：

---

包图

---

1、是什么

  包是模型元素进行分组的机制，包图由包和包之间的关系构成，也可以理解为一个容器，把复杂的元素进行分组打包划分；

2、包的作用:

• 逻辑上把一个复杂的图模块化，模块划分
• 组织源代码

3、包的符号:

  

4、包中的元素:

• 类、接口、构件、用例、其他包
• 若包被撤销，则其中的元素也被撤销了

5、包与包之间的关系:

• 泛化、细化、依赖
• 其中依赖是最常用的，如果两个包中任意两个类之间有依赖关系，则这两个包之间有依赖关系

6、画图需注意：

• 避免循环依赖产生
• 可以包为单位测试
• 尽量把概念语义相同或相近的元素包含的同一个包中
• 标记包的可见性，公共的（+）、私有的（—）和受保护的（#）

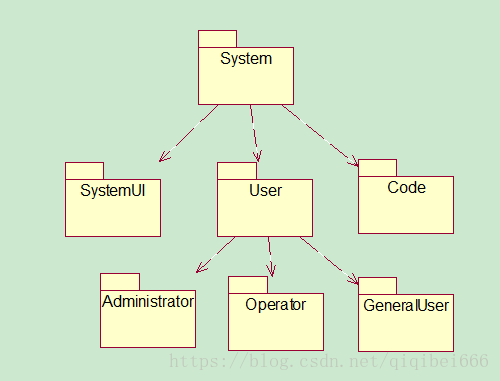

6、应用

• 以机房收费系统为例：

---

PS：荣幸与您分享，理解难免会有偏颇之处，还希望来访的大神们指出，一起成长；
