OSPF网络类型

OSPF网络类型
1.loopback
2.point-to-point
3.BMA（broadcast multi access ）
4.NBMA
5.point-to-multipoint
6.point-to-multipoint non broadcast
特点： 1.物理接口 2.hello时间 dead时间 3.是否自动建立邻居
4.是否选举DR 5.特性

Loopback：环回类型接口
物理接口：环回接口
Hello：不发hello
不建立邻居
无DR
特点：传递的路由为主机32位路由，metric是1，cost值不会依赖bandwidth改变而改变，不能将其他接口网络类型修改为loopback
查看：

修改网络类型为P2P（还原真实网络掩码）

P2P：点对点网络类型
物理接口：串口（PPP HDLC）、tunnel接口、virtual-link sham- link
hello时间：10s 40s
自动建立邻居
不选DR
特点： 无

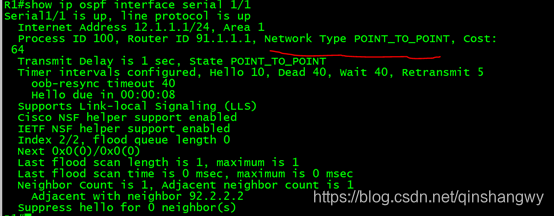

查看：

BMA—广播型多路访问
物理接口: 以太网
hello时间：10s 40s
选举DR
自动建立

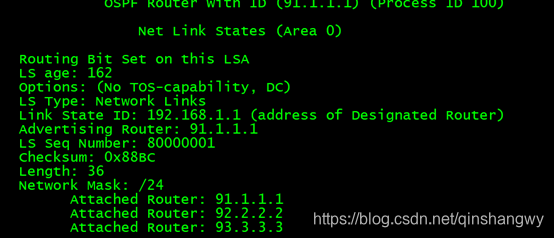

特点：MA网络类型中产生2类LSA ，并且1类LSA不完整
查看：

NBMA：非广播型多路访问网络
物理接口：FR物理接口 、 FR-MP（多点子接口）hub-spoke网络
hello时间：30 120
不能自动建立邻居 （手工指定单播邻居）
选举DR
特点：无

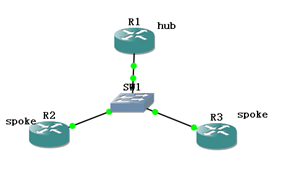

实验拓扑图：

公有地址：100.1.1.0
私有：环回地址
Tunnel地址：各自环回

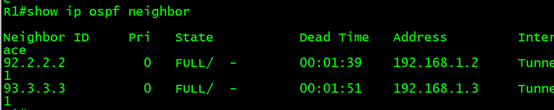

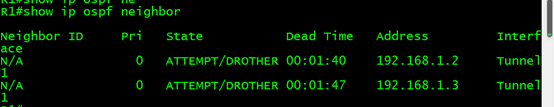

1.运行MGRE，启用OSPF，完成后，查看会是点对点协议，修改网络类型为NBMA，会发现邻居不能建立

2.手工指定邻居

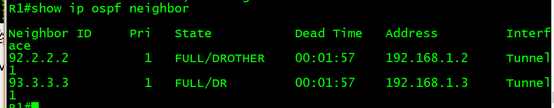

3.控制DR为hub端，且不存在BDR

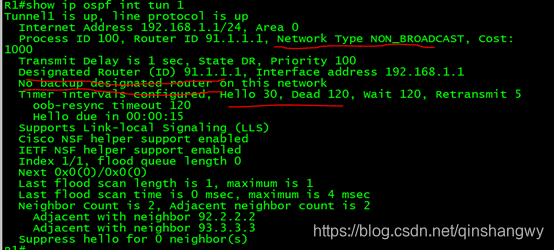

查看：

3.spoke之间互指PVC映射
上面已经写过了，到达192.168.1.3的映射是有的，下一跳可达，所以是通的

上面四个网络类型有对应的物理接口，下面两个没有，学习这两个的原因是为了让NBMA更优化。
P2MP NON broadcast : 点对多点非广播
物理接口：无
hello时间：30 120
无DR
不能自动建立，手工指定单播邻居
特点：学习对方主机路由

1. 先将上步手工指定等操作全部删除

   2改为P2MP

   3还是需要手工写邻居

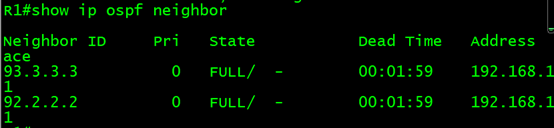

   会发现P2MP是不需要选择DR的，但是需要手动指定邻居，并且学习主机路由

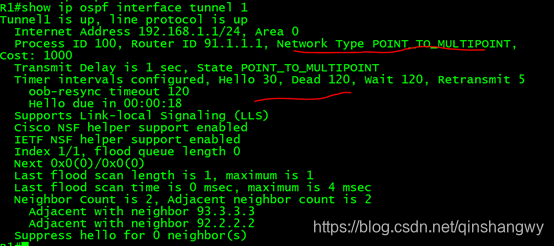

P2MP：点对多点网络类型
物理接口：无
自动建立
hello：30 120
无DR

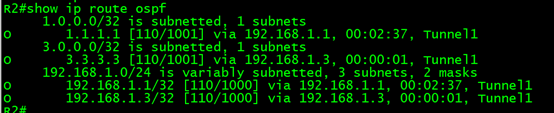

特点：学习对方的主机路由

不需要指定邻居，不需要选举DR，不需要指定映射。

双方网络类型不一致，能否建立邻居？
首先对应的hello，dead时间是否一致即可还得保证至少有一方发送hello报文。但是建立邻居了不一定是LSA同步，可能会造成路由不通。
一方选举DR，一方不选举DR，那么选举DR的就成为DR，发送2类LSA补充1类不完整的LSA，不选举的会发送正常的1类LSA，所以造成LSA不同步，OSPF路由不加表。
