EIGRP

EIGRP 增强型内部网关路由协议
适用范围：IGP（在一个AS之内运行）
是否携带网络掩码：携带，无类别
算法：杂合型，DUAL——扩散更新算法（分布式计算）
封装：基于IP封装（跨层封装），协议号88
IP封装是不可靠的，EIGRP本身具有重传确认特点
EIGRP的特性：

1. EIGRP是高级的距离矢量型路由协议（没有距离矢量的缺点，具有链路状态的优点）
2. 收敛快（一般是2S之内）
   收敛：从运行路由开始到学习到路由的时间
3. 更新方式：触发，增量，有界
   触发更新：与周期性对应，当网络结构发生变化才会发生发送更新，网络稳定不发送。
   增量更新：一般距离矢量基于路由表更新，增量更新只发生改变信息的路由条目信息（增加，删除，修改的都算）
   有界更新：判断对对方有没有影响，如果没有则不发送。
4. 支持多种网络层协议，支持IPV4 IPV6 IPX等
   PDM协议相关模块
5. 更新地址：组播更新和单播更新 224.0.0.10
   判断接口是点对点连接，采用单播更新，如果是MA网络，采用组播更新
6. 支持手工汇总，支持CIDR 和VLSM
   除了RIPV2不支持CIDR，其余的路由协议两者都支持
7. 支持等开销和非等开销负载均衡
   等开销：AD，metric一致，数据包轮循发送
   非等开销：AD一致，metric不一致，可以用metric大的发，也可以用metric小的传递数据，这也是EIGRP特有的，这是因为EIGRP在选路的时候不止选择一条最优路径，还会把有环和无环路由区分开来，这样剩下的无环路由就可以作为备份路径。
8. 在低速链路和高速链路中，EIGRP具有相同的简单的配置
   与OSPF相对，低于1.544M的叫做低速链路，OSPF配置就很麻烦，这是因为传递信息量大，对于低速链路占用高，影响正常数据传递。
   EIGRP有一个保护机制，不论多大带宽，EIGRP的消息数据包都不能占用超过50%
9. EIGRP具有灵活的网络设计

EIGRP的四个关键机制

1. 邻居发现与恢复：发现，维持，恢复
   所有的触发更新的协议下，都会有发现与恢复机制，毕竟选择了触发更新就意味着网络稳定不发送更新，那么如果对方宕了，那么也是发不了的，所以需要周期性发送hello保活包，用以建立，发现，维持邻居状态。
   2 RTP_可靠传输协议
   基于IP封装是不可靠的，又选择了触发更新，所以需要选择保证可靠传输
   3 DUAL算法
   4 PDM——协议相关模块

Metric计算
5个K值，带宽K1 延时K3 可靠性K4 负载K2（数据传输百分比 /255） MTUK5（两端必须保持一致）
Metric={10^7/ban（low）+delay（sum）/10 }*256
带宽选择最小带宽，延时之和

DUAL算法

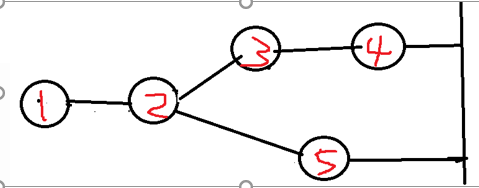

图中R2如果想学习到达X网段的路由，DUAL会如何工作呢？
第一步，R2先与周围的路由器建立邻居关系
第二步，所有邻居会计算他们自己到达X网段的路径，R2会询问这个距离，而这个距离就叫做AD值，并不是之前的AD值，理解为通告距离
第三步，R2会计算自己到达邻居的AD值，再加上邻居到达目标网段的AD值，相加出来的值就是FD，可行性距离
第四步，接着R2选择最小的FD值，图中会选择R5这条最佳路径，而R5也就是successor，后继者
第五步，接着R2会继续选择备份路径，将无环路径与成环路径分开，万一最佳路径挂了，可以切换到备份路径，加快了EIGRP的收敛时间，图中会选择R3这条路径，R3就叫做feasible successor，可行性后继者
可行性条件：AD小于当前最小的FD

EIGRP的消息数据包
.

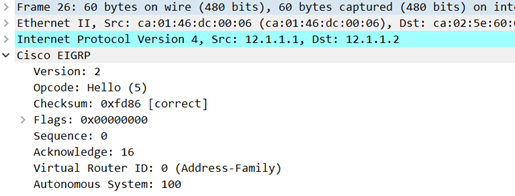

Hello数据包：周期性发送，不需要ACK确认。用于建立邻居关系，默认时间5秒。超时时间15秒，在FR中为60超时时间为180秒。Hello数据包里面的router-ID必须配置，否则路由起不来。
邻居建立条件：1.AS号必须保持一致 2.K值必须一致（不一样可能会成环） 3.认证一致 4.建立邻居要么同时使用单播或组播

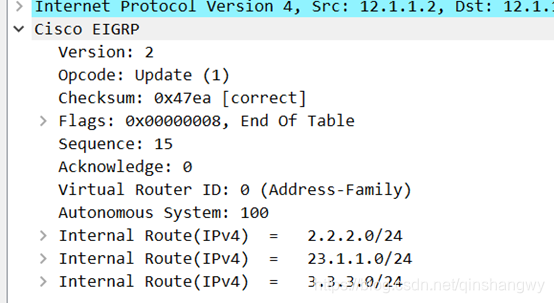

Updata报文：发送路由更新，使用单播或者组播发送

ACK报文：对updata，query，reply进行隐示确认，需要序列号

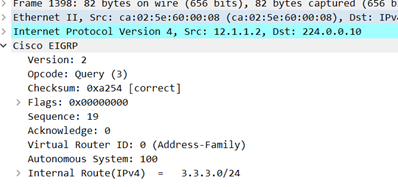

Query包：使用单播发送，用于请求某个路由（没有FS时候，最佳路径挂了，会给其他路由器发送query包）通常情况下是组播发送的，特定情况下是单播

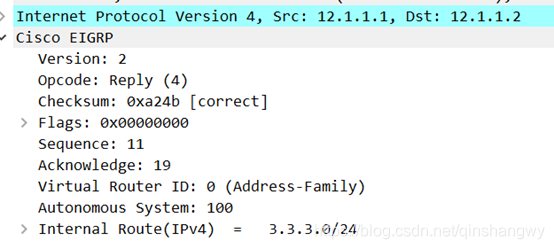

Reply报文，单播发送，用于应答某些路由，使用单播可靠传输

EIGRP配置

1.EIGRP邻居表

EIGRP的进程号必须保持一致
H——代表顺序，表示第一个与R2建立邻居的是R1路由器，也就是12网段
Address永远是对方的，接口是自己的
Hold——保持时间，因为周期hello的存在，超过hold时间没有收到hello包，就会断开邻居关系，一般hello时间是5S，hold时间是15S。
Uptime——邻居建立时间，表示与对方建立邻居已经多长时间了
SRTT——平均往返时间，比如图中R2给R3发送update数据包，R3就会给R2回复一个ACK，这个时间就是从发出updata数据包到接收到ACK这个时间段叫做往返时间，网络稳定时候，SRTT时间不变。
RTO——单播重传间隔，比如图中R2给R3传递updata数据包，但是没有收到R3的ack确认报文，就会等待一个组播刘计时器，然后以单播形式再次发送updata包。组播刘计时器根据SRTT计算得到，思科保留过程。如果还是没有收到，再经过RT0时间后，再次发送，默认传递16次，中断邻居关系重新建立邻居

Q（queue）Cnt——队列统计，在低速链路中，如果EIGRP的信息报文很多，但是又因为带宽限制50%，所以会出现排队现象，一般正常情况下是0.，除了刚开始建立EIGRP，会出现大于0的值，过一会恢复。
SeqNum——序列号，代表该接口接收的最后一个ACK的序列号。

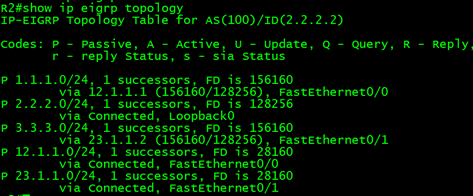

2.EIGRP拓扑表（默认仅仅存放了所有的后继者和可行性后继的路径）

这张表里面有个router，三个路由器直接连接，R1与R2的router-id一样的话，在新版的IOS中，1把路由给2,2不会学，直接传递给3，透传。
Passive——收敛完成 active——正在收敛 updata——等待ack的状态
Query——发送了query，等待query的ack
Reply——发送了reply，等待reply的ack
Reply status——发送了query，收到了ack，等待reply
Sia status——卡在活动状态，发query90秒后，发送 SIA query报文确认对方是否收到，到达3分钟时候，就会将路由置为sia状态。
IP路由表

重发布引入的是DEX，AD是170，，内部是90.
