MSP430WARE是一套基于C++语言的开源的MSP430层次化软件架构,支持多种外设。本文将介绍GPIO的使用方法。
带有 Open、Shut和Turn方法的输出IO引脚,可以按照下述步骤调用 CIO_Output_OST_0类(初始上电时,该输出引脚输出低电平)或 CIO_Output_OST_1类(初始上电时,该输出引脚输出高电平)。

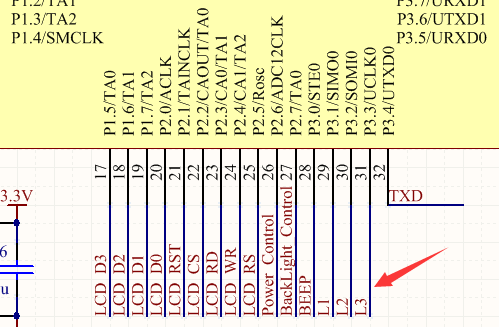

1、硬件原理图如下图所示,P3.1控制L1发光二极管, P3.2控制L2发光二极管, P3.3控制L3发光二极管。

带有 Open、Shut和Turn方法的输出IO引脚,可以按照下述步骤调用 CIO_Output_OST_0类(初始上电时,该输出引脚输出低电平)或 CIO_Output_OST_1类(初始上电时,该输出引脚输出高电平)。
1、硬件原理图如下图所示,P3.1控制L1发光二极管, P3.2控制L2发光二极管, P3.3控制L3发光二极管。

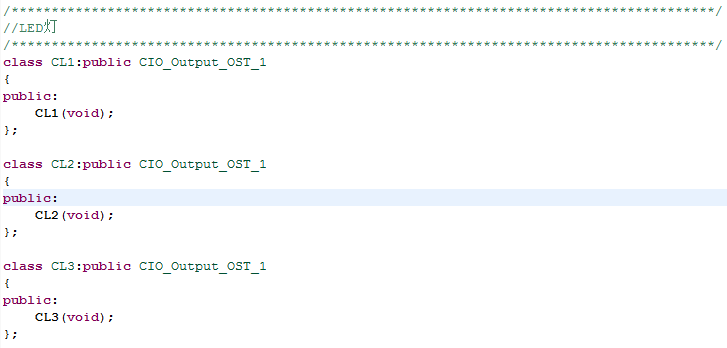

2、在HCI.hpp文件中,建立CL1、CL2和CL3类,如下图所示。
3、在 HCI.c pp文件中,完成C L1、CL2和CL3类的构造函数,如下图所示。在构造函数中直接指明端口号和引脚号即可。
4、 在HCI.h pp文件中的 CHCI类中 ,声明C L1、CL2和CL3类的对象 L1、L2和L3,如下图所示。

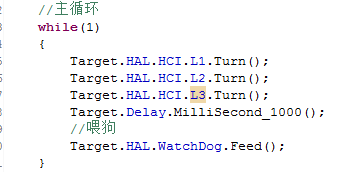

5、上述步骤完成后,就可以在main函数中调用了,如下图所示。程序运行后,可以观察到 L1、L2和L3三个发光二极管,以1秒为间隔闪烁。

3、在 HCI.c pp文件中,完成C L1、CL2和CL3类的构造函数,如下图所示。在构造函数中直接指明端口号和引脚号即可。

4、 在HCI.h pp文件中的 CHCI类中 ,声明C L1、CL2和CL3类的对象 L1、L2和L3,如下图所示。

5、上述步骤完成后,就可以在main函数中调用了,如下图所示。程序运行后,可以观察到 L1、L2和L3三个发光二极管,以1秒为间隔闪烁。
