Android工程架构设计：组件化二（项目实战）

目录



一，业务拆分

1.1．man

1.2．登录

1.3．电站  ......

1.4．告警  ......

1.5．工单  ......

1.6．消息中心

1.7．设置

二，组件化框架设计搭建

架构图：

工程图：

2.1，app主框架（app）

2.2，业务层组件（module）

2.3，业务功能组件（module_library）

2.4，基础组件（library）

2.4.1，library_base

2.4.2，library_common

2.4.3，library_net

2.4.4，library_router

2.4.5，library_multiple_pictures_selector

---

一，业务拆分

把业务需求按照功能模块进行拆分，拆分原则：独立，解耦

以下为正在实施的实际项目中，业务组件化拆分方案，仅供参考：

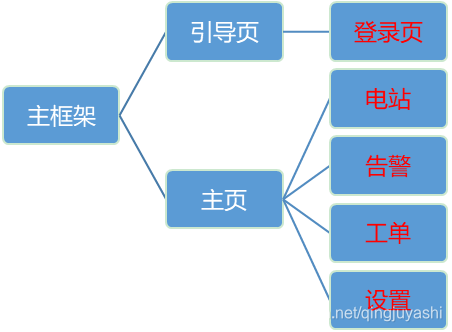

1.1．man

业务内容：主框架包含引导页（欢迎页，启动页），app主页框架。

数据流程：app启动引导页（欢迎页，启动页）—— 已登录，则直接进入app主页；未登录，跳转到登陆页进行登录操作。

电站，告警，工单，设置： 需要相关module提供fragment服务（组件间通讯）

登录页： 需要登录module提供跳转服务（组件间通讯）

首页：将对外开放访问服务（登录成功跳转回MainActivity的场景）（组件间通讯）

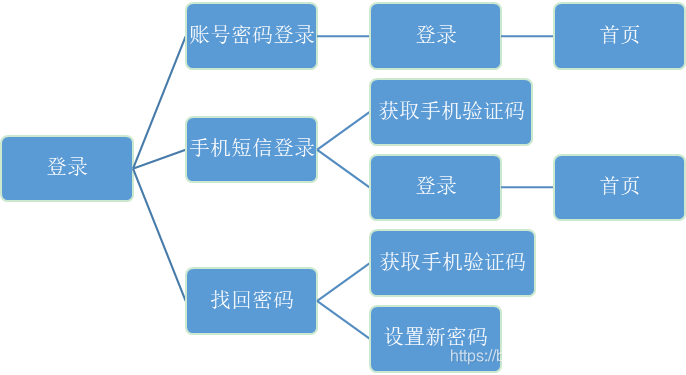

1.2．登录

业务内容：登录（账号密码登录，手机短信登录）；忘记密码（找回密码）

数据流程：登录成功 —— app主页面

登录页：将对外开放访问服务；（组件间通讯）

首页跳转：需要main module提供跳转服务（组件间通讯）

1.3．电站  ......

1.4．告警  ......

1.5．工单  ......

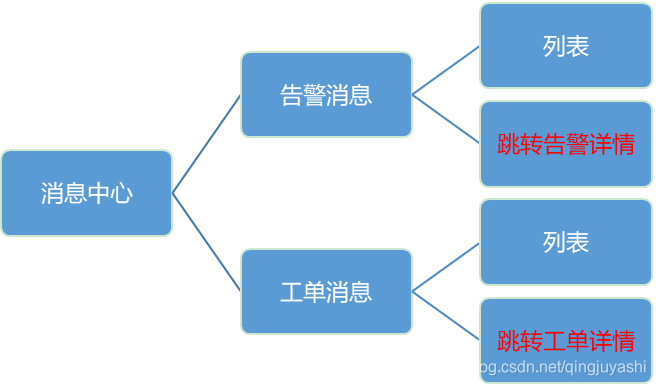

1.6．消息中心

业务内容：消息列表（告警消息列表，工单消息列表）；点击跳转到告警，工单详情页。

操作流程：电站，告警，工单，设置四个Fragment均有进入消息中心的入口图标，点击进入消息中心。

消息中心入口： 对外开放访问服务（组件间通讯）

告警详情页，工单详情页： 需要告警，工单module提供跳转服务（组件间通讯）

1.7．设置
