配置VLAN聚合示例
该组网的特点是以较少的IP地址实现了VLAN间通信。
组网需求
某公司拥有多个部门且位于同一网段,为了提升业务安全性,将不同部门的员工划分到不同VLAN中。现由于业务需要,不同部门间的员工需要互通。

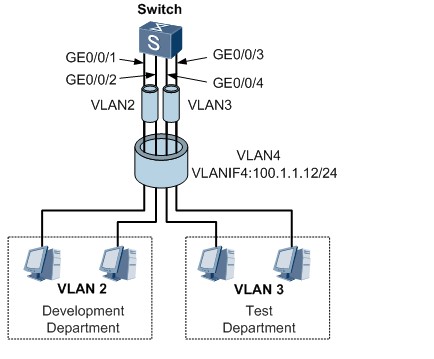

如图1所示,研发部和测试部分布在不同的VLAN中,现需要实现不同VLAN间的员工可以互相访问。
配置思路
采用如下思路配置VLAN聚合:
1.
2.
3.
4.
数据准备
为完成此配置例,需准备如下的数据:
·
·
·
·
操作步骤
1.
#
system-view
[Quidway] interface gigabitethernet 0/0/1
[Quidway-GigabitEthernet0/0/1] port link-type access
[Quidway-GigabitEthernet0/0/1] quit
#
system-view
[Quidway] interface gigabitethernet 0/0/2
[Quidway-GigabitEthernet0/0/2] port link-type access
[Quidway-GigabitEthernet0/0/2] quit
#
system-view
[Quidway] interface gigabitethernet 0/0/3
[Quidway-GigabitEthernet0/0/3] port link-type access
[Quidway-GigabitEthernet0/0/3] quit
#
system-view
[Quidway] interface gigabitethernet 0/0/4
[Quidway-GigabitEthernet0/0/4] port link-type access
[Quidway-GigabitEthernet0/0/4] quit
2.
#
[Quidway] vlan 2
#
[Quidway-vlan2] port gigabitethernet 0/0/1 0/0/2
[Quidway-vlan2] quit
3.
#
[Quidway] vlan 3
#
[Quidway-vlan3] port gigabitethernet 0/0/3 0/0/4
[Quidway-vlan3] quit
4.
#
[Quidway] vlan 4
[Quidway-vlan4] aggregate-vlan
[Quidway-vlan4] access-vlan 2 to 3
#
[Quidway] interface vlanif 4
[Quidway-Vlanif4] ip address 100.1.1.12 255.255.255.0
[Quidway-Vlanif4] quit
5.
分别为各PC配置IP地址,并使它们和VLAN4处于同一网段。
配置成功后,各PC与Switch之间可以相互ping通,但VLAN2的PC与VLAN3的PC间不可以相互ping通。
6.
7.[Quidway] interface vlanif 4
[Quidway-Vlanif4] arp-proxy inter-sub-vlan-proxy enable
8.
配置完成后,VLAN2的PC与VLAN3的PC间可以相互ping通。
配置文件
Switch的配置文件
#
sysname Quidway
#
vlan batch 2 to 4
#
vlan 4
aggregate-vlan
access-vlan 2 to 3
#
interface Vlanif4
ip address 100.1.1.12 255.255.255.0
arp-proxy inter-sub-vlan-proxy enable
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 3
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 3
#
return
