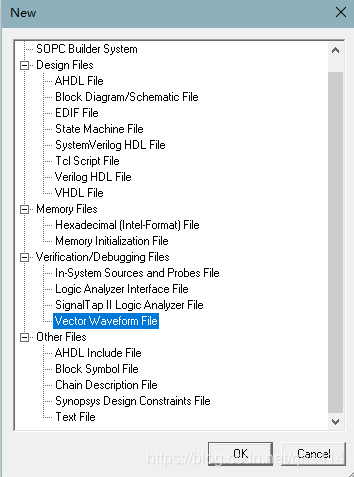

编译无误后，需要对项目工程进行功能仿真以验证逻辑设计是否有误。选择File->New菜单项，在弹出的New对话框中选择Vector Waveform File选项，单击OK则退出New对话框，如下图所示：

返回到波形文件编辑窗口，在Name栏空白处右击或双击。如下图：

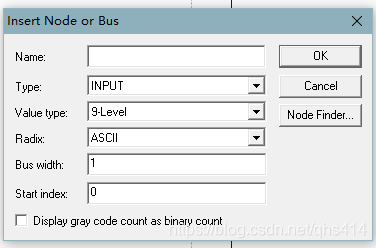

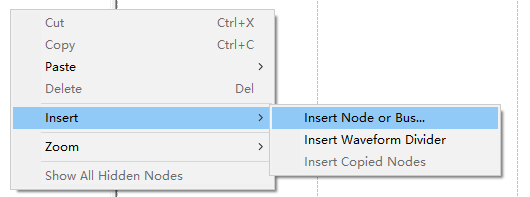

在弹出的快捷菜单中选择Insert->In->sert Node or Bus选项进行仿真节点或总线的选择，如下图所示：
在这里插入图片描述
节点或总线选择对话框

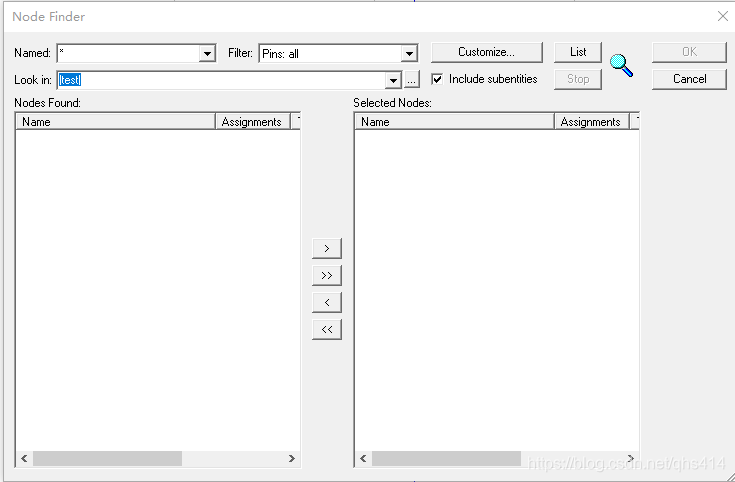

然后在上图中点击Nodes Finder按钮，进入节点查找对话，如下图所示：

单击list按钮，在Nodes Found<
