AUTOSAR OS调度表讲解

最新推荐文章于 2025-09-21 16:26:35 发布
最新推荐文章于 2025-09-21 16:26:35 发布
阅读量1.5k 收藏 7
点赞数 5
CC 4.0 BY-SA版权
分类专栏： Classic AUTOSAR精讲 AUTOSAR OS精讲 文章标签： AUTOSAR Schedule Table AUTOSAR OS
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qgccdd061313/article/details/138697074
本文详细解析了AUTOSAR OS中的调度表，它用于解决alarm激活任务的限制，通过预定义的行为序列和到期点管理。调度表包括初始偏移、持续时间和最终延迟等元素，并涉及激活任务和设置事件的操作。同步策略分为隐式和显式，前者通过同步的计数器，后者由用户手动同步。调度表为静态规划一系列操作提供了可能，并能与全局tick源同步。

调度表

AUTOSAR OS通过调度表（Schedule Table）来解决一个alarm只能激活一个任务的限制。调度表是预定义的行为序列，通过到期点实现。AUTOSAR OS遍历调度表并依次处理每个到期点，遍历由底层的counter来实现驱动。

到期点发生在从概念零开始的静态配置偏移量上。偏移量在静态绑定计数器的刻度中指定-就像alarm的过期一样。调度表和警报之间的关键区别是调度表上的到期点保持相对分离(彼此之间)。

参考调度表的结构，调度表涉及如下术语：

Initial Offset 是调度表第一个到期点的偏移，因此也是配置的最小偏移

Durartion 是调度表停止前从0开始的tick数

Final Delay 是最后一个到期点的偏移与duration的差

Delay 是相邻到期点之间的tick数，等于较长的偏移量减去较短的偏移量。如果计划表重复，那么最后一个和第一个到期点之间的Delay等于Final Delay加上Initial Offset 。

调度表的结构

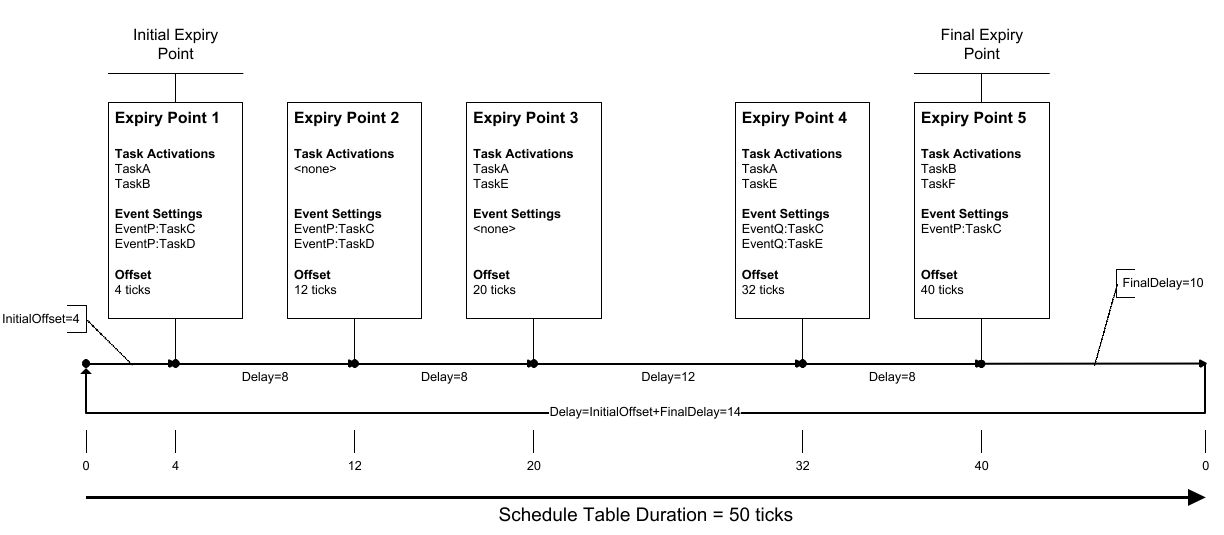

image-20240508112237763

到期点行为

从
