1 PDX - PACKAGED ODX DATA

2 PDX package catalogue结构

关键字：
ODX：Open Diagnostic Data Exchange
PDX：Packaged ODX
ASAM
Vector ODX Studio工具
UDS/OBD诊断描述文件
ODX/PDX刷写文件

1 PDX - PACKAGED ODX DATA

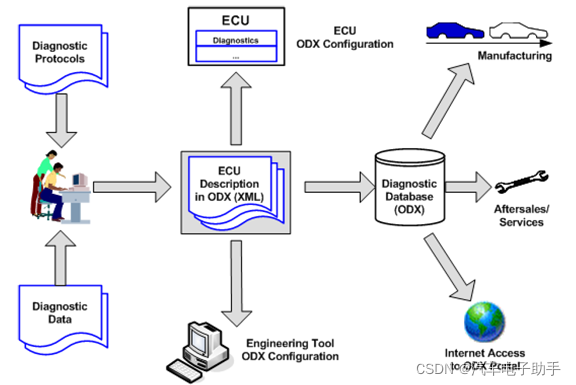

ODX数据的交换可以通过一个叫做“PDX package”的文件容器来实现。要交换的所有文件都打包在一个PDX package中。PDX package可以处理不同类型的ODX文件。

以下是ODX V2.0.1和ODX V2.2.0版本中，ODX文件扩展名差异：

ODX V2.0.1		ODX V2.2.0
odx-d	DIAG-LAYER-CONTAINER	odx-d	DIAG-LAYER-CONTAINER
odx-c	COMPARAM-SPEC	odx-c	COMPARAM-SPEC
odx-v	VEHICLE-INFORMATION-SPEC	odx-v	VEHICLE-INFORMATION-SPEC
odx-m	MULTIPLE-ECU-JOB-SPEC	odx-m	MULTIPLE-ECU-JOB-SPEC
odx-f	FLASH	odx-f	FLASH
		odx-cs	COMPARAM-SUBSET
		odx-e	ECU-CONFIG
		odx-fd	FUNCTION-DICTIONARY

注：所有包含ODX数据的文件都可以使用扩展名“odx”，限制性较小。

PDX package不仅可以包含ODX数据、文本或图片，还可以包含任意格式的任意文件。

PDX package的内容在称为“PDX package catalogue”的单独XML文档中进行了描述。PDX package catalogue本身不包含ODX数据。它用作交换过程中元数据的存储库。

所有ODX兼容工具都必须以区分大小写的方式处理包含ODX数据或参与ODX/PDX交换过程的文件的所有文件名。文件扩展名应始终以小写字母表示。PDX package catalogue的文件名应始终为小写字母“index.xml”。（注：该段落在ODX V2.2.0中新增）

PDX package/package catalogue用例：

OEM和合作伙伴之间的相互数据交换：

--完整数据交换（一种或两种方式）

--增量（部分）数据交换：仅交换新创建或更改的数据

配置管理和版本控制：

--修订历史交换

--支持特定于CMS的版本控制：每个流程合作伙伴可以独立添加CMS内部修订信息

--多版本控制：可以在单个PDX package中提供文件的不同版本

注：CMS -- Configuration Management System配置管理系统

2 PDX package catalogue结构

PDX package由一组文件组成。PDX package的内容在PDX package catalogue中进行了描述，该catalogue是PDX package中存储的文件之一。

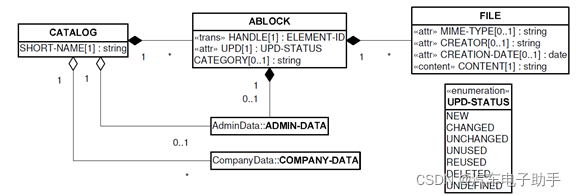

图 - PDX package catalogue的UML表示和结构

PDX package catalogue由CATALOG实例表示；它提供了存储在相应PDX package中的所有文件的列表。这些文件条目可以按逻辑分组。例如，ODX数据文件可以存储在一组中，文档文件（手册、图像等）可以存储在另一组中。

为此，CATALOG包含一个所谓的ABLOCK列表；每个ABLOCK代表一个逻辑组，并且可能包含任意数量的FILE成员，每个成员代表PDX package中的单个文件。可选地，可以为ABLOCK指定CATEGORY成员。这允许为文件分类定义特定于流程的标准。为CATEGORY预定义了以下值：

从ODX-CATEGORY派生的所有文件的ODX-DATA
所有作业代码文件的ODX-JOB（例如java文件、class文件、jar文件、dll文件）
LIB用于可以使用或由作业导入的所有库
用于ECU编程并从ECU-MEM引用的二进制/十六进制文件的PROGRAMMING-DATA

可以根据实际用例扩展预定义的CATEGORY列表（注：该句在ODX V2.2.0中新增）。SHORT-NAME是每个ABLOCK的强制性成员。它标识ABLOCK中的文件所属的逻辑组，而不是ABLOCK本身。一个PDX package catalogue中可能存在多个具有相同SHORT-NAME的ABLOCK。

每个ABLOCK可能包含一个可选的ADMIN-DATA成员来存储特定于ABLOCK的修订信息，即，它指的是ABLOCK中的所有文件。对PDX package中的所有文件有效的ADMIN-DATA和其他全局元数据（如COMPANY-DATA）可以直接存储在CATALOG中。

一个ABLOCK有一个强制性的UPD成员，它描述了数据交换过程中ABLOCK文件的更新状态。UPD属性可以具有以下值之一：

NEW：引入了新文件。
CHANGED：文件已更改。
UNCHANGED：文件没有改变。
UNUSED：这些文件目前不再使用，但将来可能会再次使用。
REUSED：在数据交换过程的较早阶段已标记为UNUSED的文件将再次使用。
DELETED：文件已被删除。
UNDEFINED：没有可用的更新状态。这是默认值。

每个FILE成员指定文件名以在PDX package中定位一个文件。可以使用可选属性指定此类文件的MIME-TYPE、CREATOR和CREATION-DATE。作为MIME-TYPE的值，应使用已经标准化的MIME类型。由于ODX文档是XML文档，因此应为它们使用MIME-TYPE“text/xml”。为了区分不同类型的ODX数据，在目录中应使用下表中定义的MIME-TYPE

表 - PDX packages中使用的MIME-TYPE（注：ODX V2.0.1）

File extension文件扩展名	MIME-TYPE
class	application/x-java-vm
.java	text/plain
.jar	application/x-java-archive
.odx	(odx-f,odx-c,…)text/xml
.xml	text/xml
.pdf	application/pdf
.hex	(flash data)application/octet-stream
.zip	application/zip

示例：以下是一个包含三个文件PDX package catalogue的*.xml文件内容。

<CATALOG>
    <SHORT-NAME>ODX_CC_Example</SHORT-NAME>
    <ABLOCKS>
        <ABLOCK UPD="NEW">
            <SHORT-NAME>DiagData</SHORT-NAME>
            <CATEGORY>ODX-DATA</CATEGORY>
            <FILES>
                <FILE MIME-TYPE="text/xml" CREATOR="xyz"CREATION-DATE="2003-02-12">DiagData.odx</FILE>
            </FILES>
        </ABLOCK>
        <ABLOCK UPD="NEW">
            <SHORT-NAME>Documentation</SHORT-NAME>
            <CATEGORY>DOCUMENTATION</CATEGORY>
            <FILES>
                <FILE MIME-TYPE="application/pdf" CREATOR="xyz" CREATION-DATE="2003-02-12">odx_spec.pdf</FILE>
                <FILE MIME-TYPE="text/html" CREATOR="xyz" CREATION-DATE="2003-02-12">readme.html</FILE>
            </FILES>
        </ABLOCK>
    </ABLOCKS>
</CATALOG>

表 - PDX packages中使用的MIME-TYPE（注：ODX V2.2.0）

ODX category	File extension	MIME-TYPE
Comparam Spec,Comparam Subset	odx-c,odx-cs	application/x-asam.odx.odx-c,
Diag-Layer Container	odx-d	application/x-asam.odx.odx-d
Vehicle Info Spec	odx-v	application/x-asam.odx.odx-v
Flash	odx-f	application/x-asam.odx.odx-f
Multiple ECU Job	odx-m	application/x-asam.odx.odx-m
ECU Config	odx-e	application/x-asam.odx.odx-e
Functional Dictionary	odx-fd	application/x-asam.odx.odx-fd
Java Jobs	Jar	application/x-asam.odx.jobs.xjar-Archive
Java Jobs Source	Jar	application/x-asam.odx.jobs.xjava-Source

示例：以下是一个包含三个文件PDX package catalogue的*.xml文件内容。

<?xml version="1.0" encoding="UTF-8"?>
<CATALOG F-DTD-VERSION="ODX-2.2.0" xsi:noNamespaceSchemaLocation = "odx-cc.xsd" xmlns:xsi ="http://www.w3.org/2001/XMLSchema-instance">
    <SHORT-NAME>ODX_CC_Example</SHORT-NAME>
    <ABLOCKS>
        <ABLOCK UPD = "NEW">
            <SHORT-NAME>DiagData</SHORT-NAME>
            <CATEGORY>ODX-DATA</CATEGORY>
            <FILES>
                <FILE MIME-TYPE = "text/xml" CREATOR = "xyz" CREATION-DATE = "2005-12-08">DiagData.odx</FILE>
            </FILES>
        </ABLOCK>
        <ABLOCK UPD = "NEW">
            <SHORT-NAME>Documentation</SHORT-NAME>
            <CATEGORY>DOCUMENTATION</CATEGORY>
            <FILES>
                <FILE MIME-TYPE = "application/pdf" CREATOR = "xyz" CREATION-DATE = "2005-12-08">odx_spec.pdf</FILE>
                <FILE MIME-TYPE = "text/html" CREATOR = "xyz" CREATION-DATE= "2005-12-08">readme.html</FILE>
            </FILES>
        </ABLOCK>
    </ABLOCKS>
</CATALOG>

3 PDX封装的技术方面

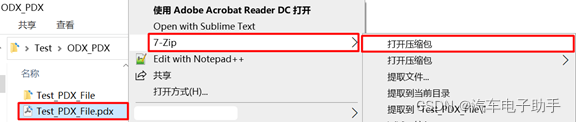

PDX package作为ZIP存档实现，文件扩展名为“.pdx”（用于“packaged ODX”）。

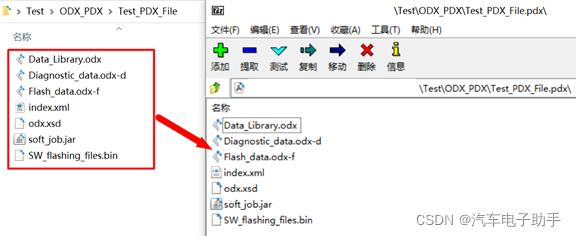

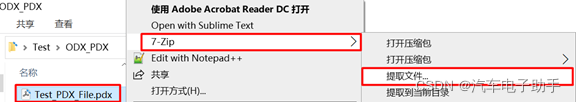

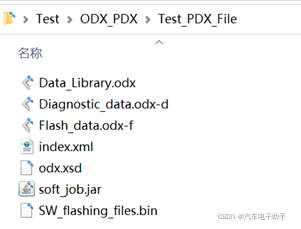

PDX package包含一个带有PDX package catalogue的文件（参见上面的示例）。此文件名为“index.xml”，位于PDX package内部文件系统层次结构的根目录中。

PDX package是一个自包含文件，即，PDX package catalogue仅引用PDX package内的文件。因此，PDX package catalogue中不允许引用外部文件。

PDX package支持在分层目录结构中存储文件。在分层文件存储的情况下，PDX package catalogue中的所有文件路径都被制定为从PDX package内部文件系统层次结构的根目录开始的绝对路径（例如“zipdirectory1/zipdirectory2/myfile.odx”）。对于java job，需要将java package结构的完整路径包含在PDX文件中，以保持java job的明确性。

PDX package中文件的命名约定：

文件名通常按照以下方案构建：

NAME.EXTENSION

文件的类型由MIME-TYPE成员明确指定。因此，不需要符合ODX的工具将文件扩展名映射到MIME类型。文件扩展名应作为文件名的一部分处理。

为了在单个ODX容器中存储同一文件的多个修订（在ODX中称为“multi-versioning多版本控制”），每个文件修订都存储在单独的ABLOCK中。包含同一文件修订的所有ABLOCK共享相同的SHORT-NAME。
