USB2.0协议解读

一、说明

本文以Universal Serial Bus Specification Revision 2.0 April 27, 2000内容为准。

USB2.0支持三种速率，High speed（480Mb/s±500ppm）、Full speed（12Mb/s±2500ppm）以及Low speed（1.5Mb/s±1.5%）；

USB2.0支持三种模式，Host、Device以及Hub；

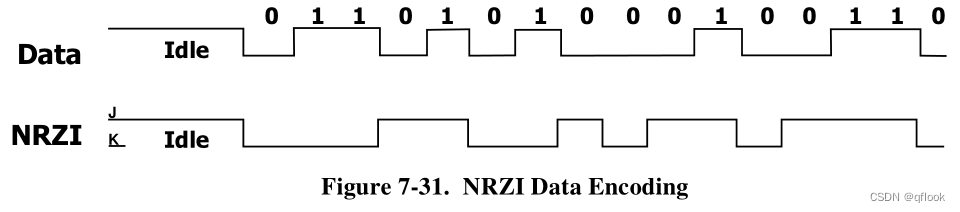

USB2.0使用NRZI编码技术，这种编码方式基于非归零的原则，即在信号的每个位期间，如果位为1，则电平保持不变，如果位为0，则电平发生反转。这种编码方式集成了RZ编码和NRZ编码的优点，既能传输时钟信号，又能尽量不损失系统带宽,如下图所示。

USB2.0共有4根线，可以传输数据和电源，如下图：

二、电气参数

测量环境要求：20℃

1.线材

操作温度范围：0~50℃

存储温度范围：-20~60℃

直流阻抗：＜0.6Ω

D+和D-之间偏差skew不能超过100ps；

以及协议文档也规定了可靠性、
