一、说明
DP是DisplayPort的简写，是视频电子标准协会（VESA）标准化的数字式视频接口标准，可用于板内芯片之间的连接，也可用于输出接口连接外部设备。DisplayPort是一种基于数据包的可扩展协议，用于传输视频和音频数据。DisplayPort 具有高度可扩展性，并具有保持向后兼容的能力。 DP的接口形式主要有两种，分别是标准的DP接口和TypeC接口。
DP包括主通道和辅助通道，其中主通道可以有1、2或4个差分对，用来传输视频数据；辅助通道是1个差分对，主要用来传输命令、链路的设定等。

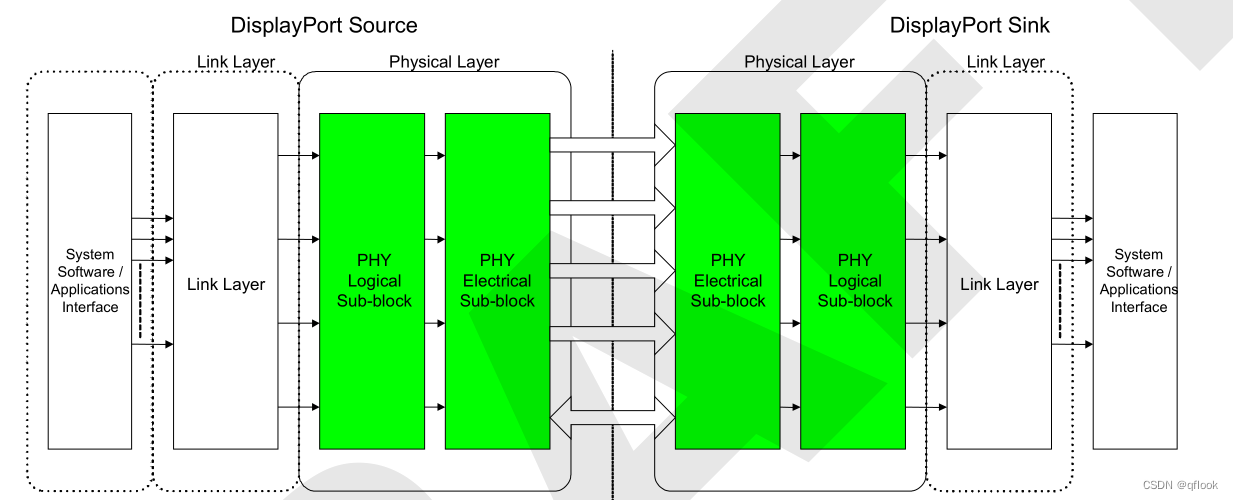

DP的架构如下图：
二、电气信号

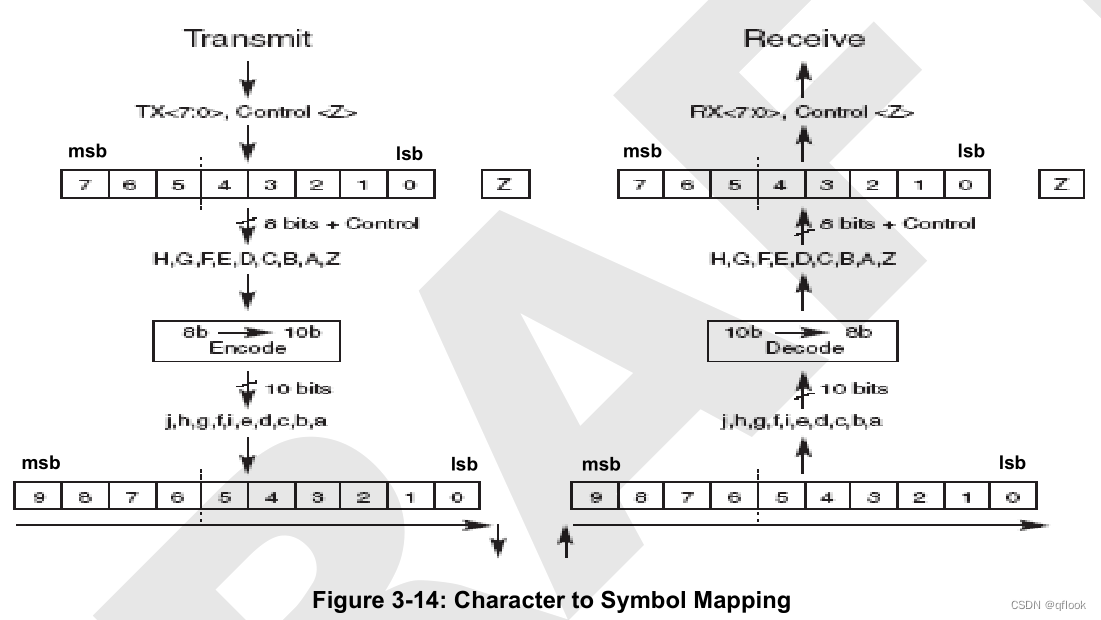

DP信号的使用了8b/10b编码技术，整个收发的编解码过程如下：
1.信号摆幅

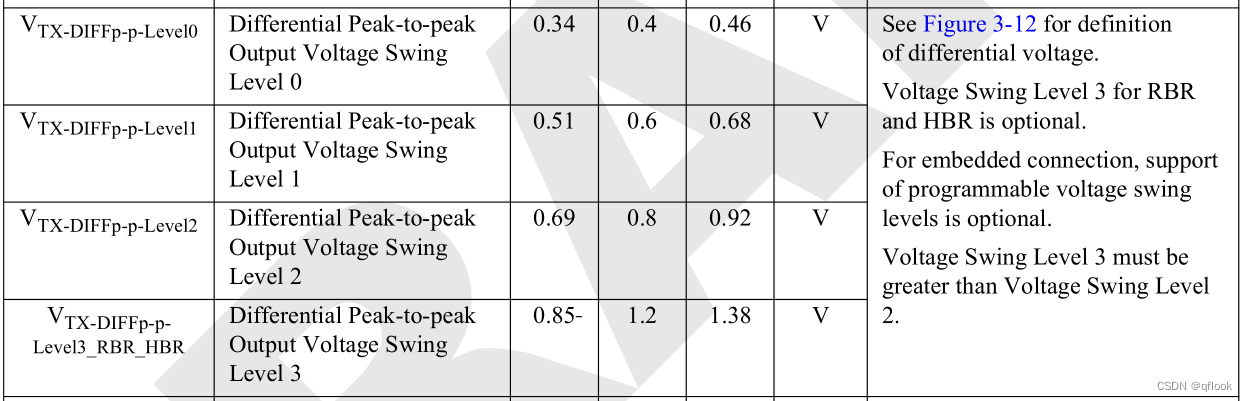

DP主链路的信号支持4种电平摆幅，如下：
