MT8167芯片 TDM Design notice V1

TDM ADC(CODEC) vs MTK TDM IN  Design notice

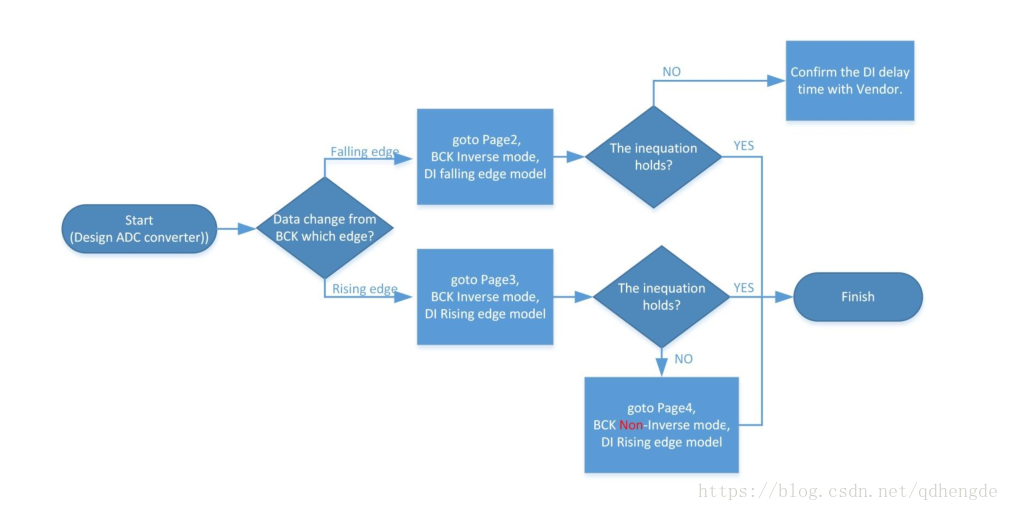

TDM design flow chart


  • MTK provide a flow to design the TDM audio system.
闯客技术论坛
闯客网技术论坛

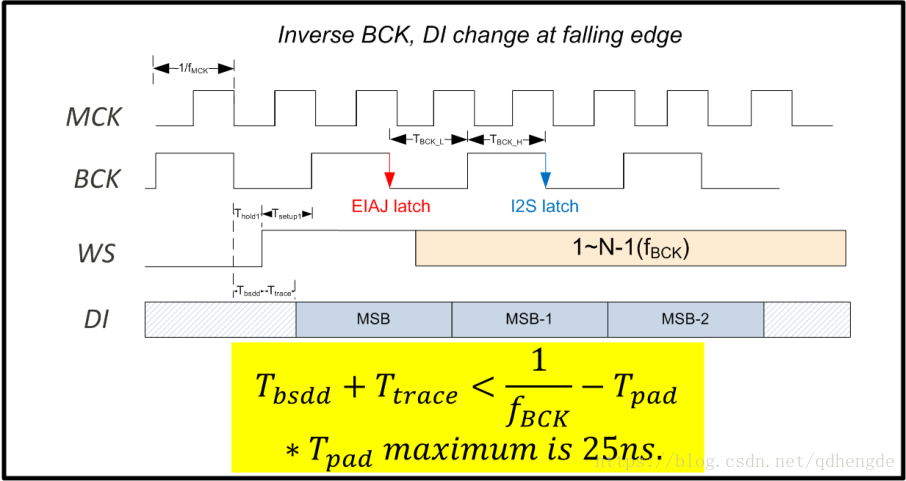

Model -DI from Falling edge

  • Collect the Tbsdd(ADC output DI from BCK falling edge delay time) and Ttrace(PCB trace delay).
  • fBCK is the audio serial data clock rate.

关于MT8167处理器的内容，点击：http://bbs.uuzcc.com/forum-258-1.html查看 (搜索MT8167)

Model -DI from Rising edge

  • Collect t
